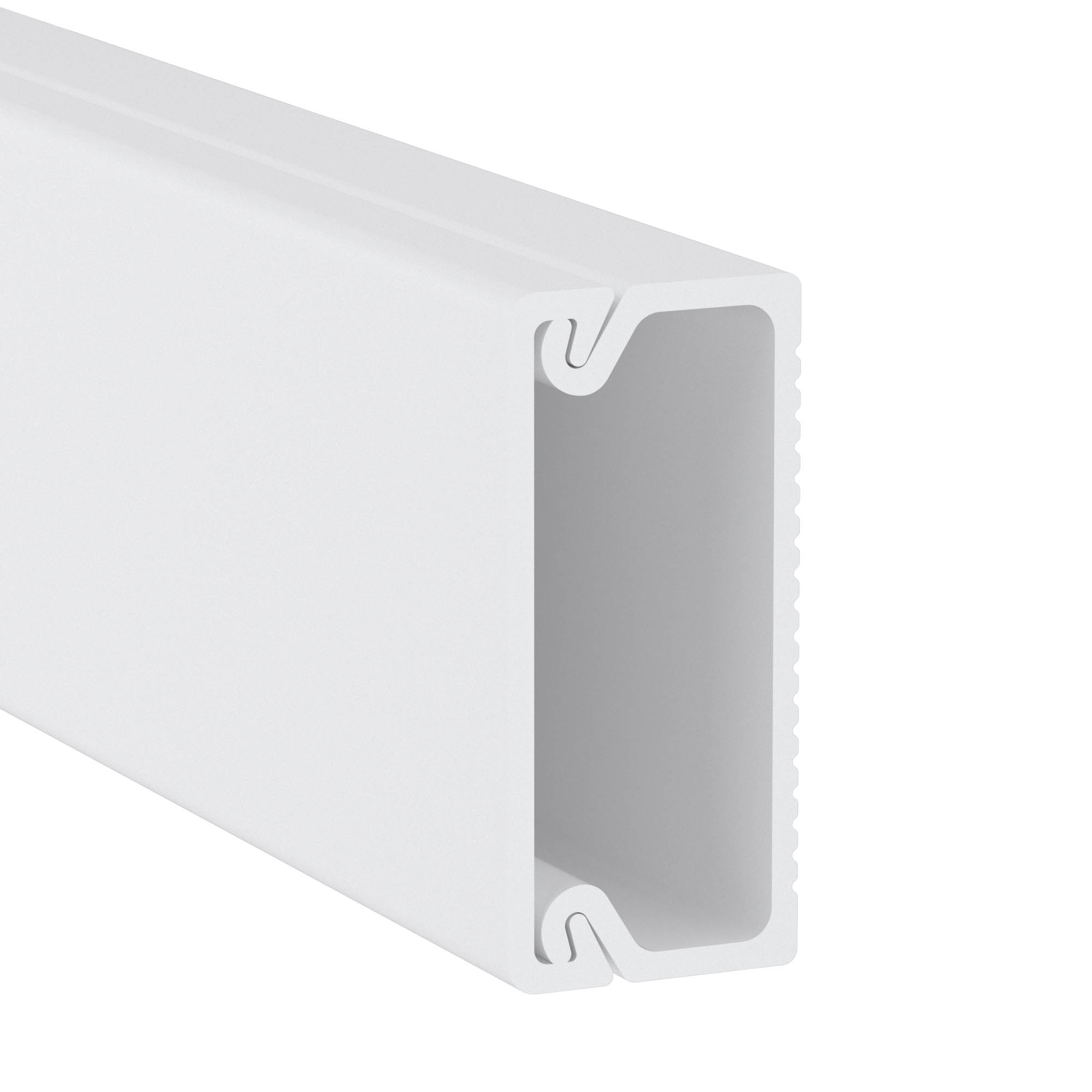

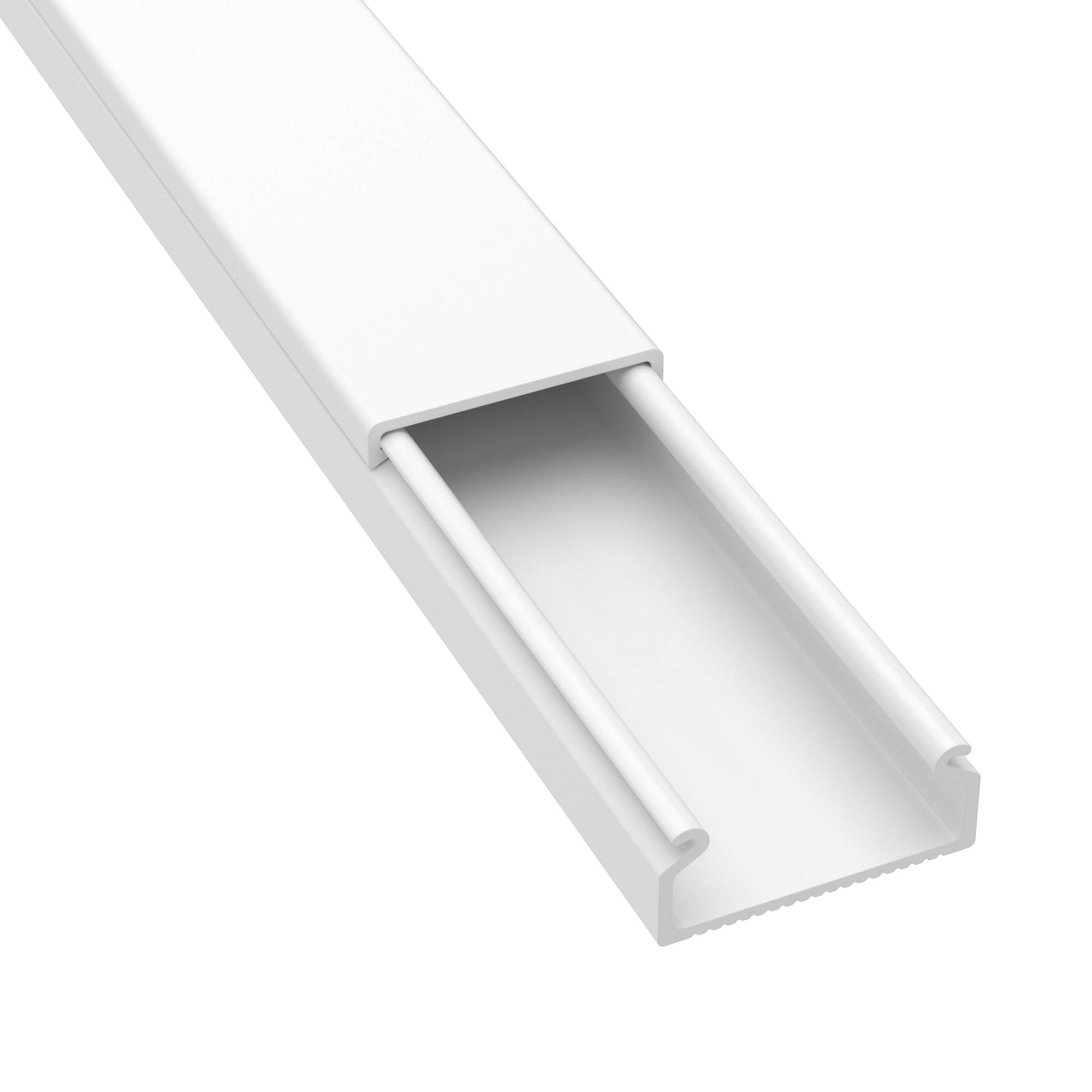

TMC 22x10 Мини-канал
TMC 22x10 Мини-канал
Код:
00317
Задать вопрос
Скачать в PDF
Cтраница каталога_1
Cтраница каталога_2
?

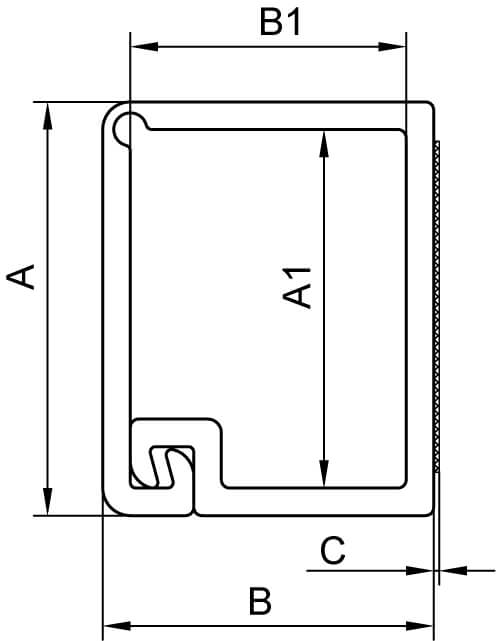

Мини-канал типа TMC со стандартной съемной крышкой, односекционный. Назначение: эстетичная прокладка кабелей. Характеристики: цвет белый RAL 9016; материал - композиция ПВХ; дно с перфорацией; температура монтажа и эксплуатации - от +5 до +60 С; выпускаются в отрезках длиной 2 метра. Комплектация: профиль (основание), крышка. Типоразмер 22х10 мм. Площадь внутреннего поперечного сечения 151 кв. мм. Цвет белый
Карточка товара
Характеристики
Аксессуары
Сертификаты
Конфигураторы
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Чисто-белый
Ширина, мм
22
Высота, мм
10
Номер цвета RAL
9016
Тип крышки
Съемная (отделимая)
Вид/марка материала
Поливинилхлорид (ПВХ)
Длина, мм
2000
Материал
Пластик
Тип крепления
Защелкивание
С фиксатором для кабеля
Нет
С канальным соединителем
Нет
Полезное сечение, мм²
151
Защитная пленка
Нет
Поставляется на катушке/в рулоне
Нет
Прозрачный
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Материал
ПВХ (поливинилхлорид)
Температура монтажа, °С
5°С ... +60°С
Ширина номинальная, мм
22
Степень защиты, IP
IP40
Т.И.З., мм2
151
Максмальное суммарное сечение, мм2
151
Температура эксплуатации, °С
5°С ... +60°С
Максимальная рабочая температура, °С
+60°C
Ударная прочность, Дж
2
Климатическое исполнение
УХЛ4
Количество отсеков
1
Напряжение пробоя, В
Более 2500
Высота номинальная, мм
10
Тип продукции
Мини-канал
Аксессуары
PDM Коробка монтажная под 2 модуля 45X45 мм
Код: 10013
PDD Коробка монтажная под 2 модуля VIVA
Код: 10033
PDB Коробка монтажная под 2 модуля BRAVA
Код: 10034
Коробка монтажная универсальная PDD-N 60
Код: 10123
Набор адаптеров для миниканалов
Код: 10133
Коробка монтажная универсальная PDD-N 120
Код: 10143
AEM 22x10 Угол внешний
Код: 00396
APM 22x10 Угол плоский
Код: 00407
IM 22x10 Тройник
Код: 00525
LM 22x10 Заглушка
Код: 00580
GM 22x10 Соединение на стык
Код: 00594
Клипса самоклеящаяся для кругл.кабеля,белая, 10х5х4,9
Код: 25430
Саморез 3,5х50 мм с дюбелем F6
Код: CM06541
SDMN Коробка распределительная
Код: 00677
AIM 22x10 Угол внутренний
Код: 00386
SDN3 Коробка распределительная для к/к, 231x231x95 мм
Код: 01771
Коробка распределительная для к/к, 110х110х55 мм
Код: 01869
SDN2 Коробка распределительная для к/к, 151х151х75 мм
Код: 01870
