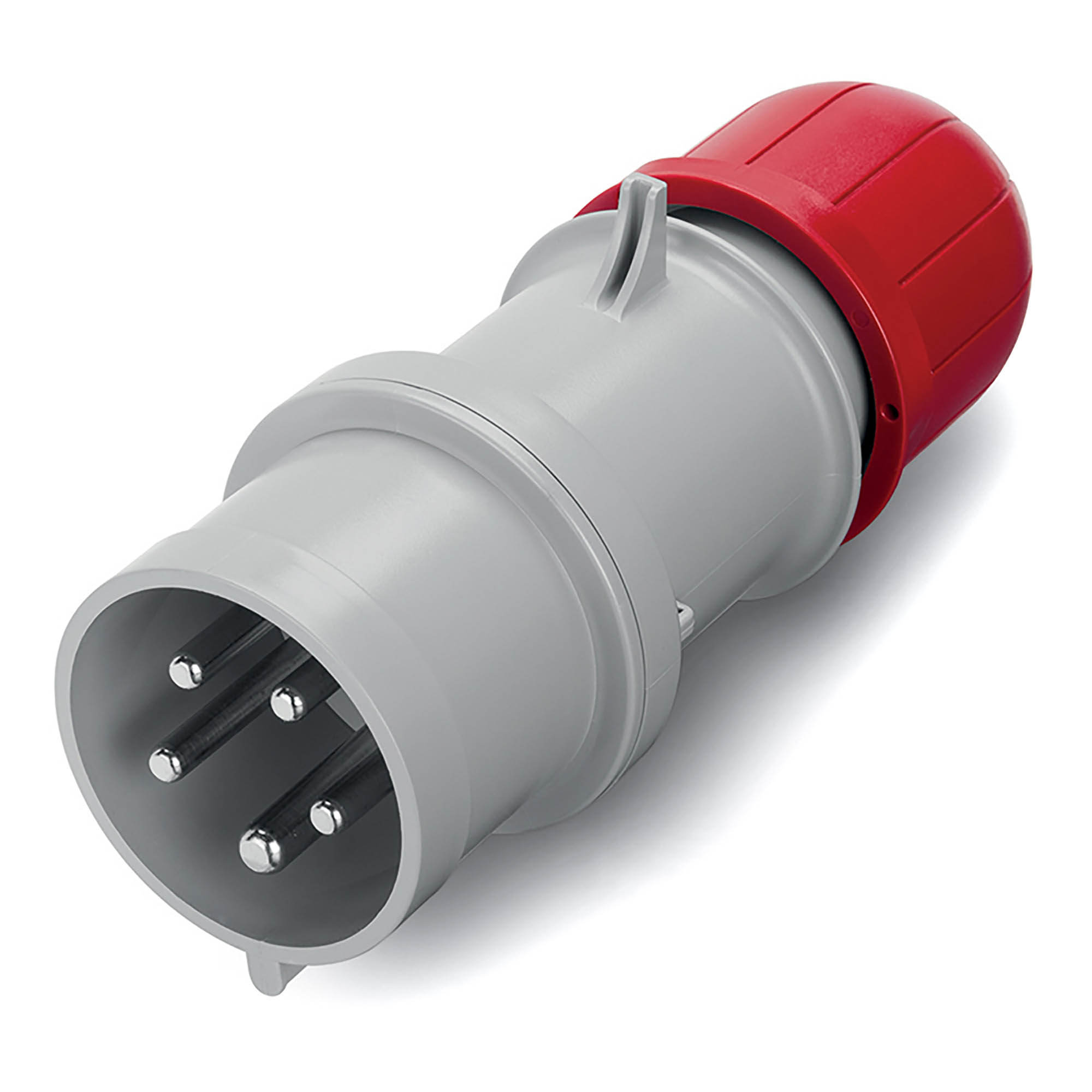

Вилка кабельная с безвинтовыми клеммами IP44 16A 3P+E+N 400В

Код: DIS2131637P
Вилка кабельная с безвинтовыми клеммами IP44 16A 3P+E+N 400В
Вилка кабельная с безвинтовыми клеммами IP44 16A 3P+E+N 400В
Максимальная рабочая температура, °С 60
Ударная прочность, Дж 5
Ширина, мм 65
Высота, мм 153
Глубина, мм 153
Запираемый (-ая) Нет
С откидной крышкой Нет
С выход. розеткой Нет
Количество фаз 3
Со шторками (защита от прикосновения) Нет
Частота, Гц 50
Ввод кабеля Уплотнительная гайка
Возможность расширения Нет
С прозрачн. (светопрониц.) крышкой Нет
Функция выключения Нет
Дифференциальная защита по току Нет
Количество полюсов 5
Бесконтактное определение вращения Нет
Материал Пластик
IEC ток, А 16
Для тяжелых условий в соотв. с VDE Нет
Фазовый инвертер Нет
Свободные места на монтажной рейке Нет
Количество юнитов (U) в высоту 1
С устройством защитного отключения (УЗО) Нет
Степень защиты (IP) IP44
Общ. количество групп 1
Ориентация заземляющего контакта (по циферблату часов), ч 6
Цветовая кодировка Красный
Напряжение согл. EN 60309-2 400 В (50+60 Гц) красная
Ширина устройства, мм 65
Высота устройства, мм 153
Глубина устройства, мм 153
Ориентация (угол) подключения Прямолинейн.
Тип подключения Безвинтовая клемма
