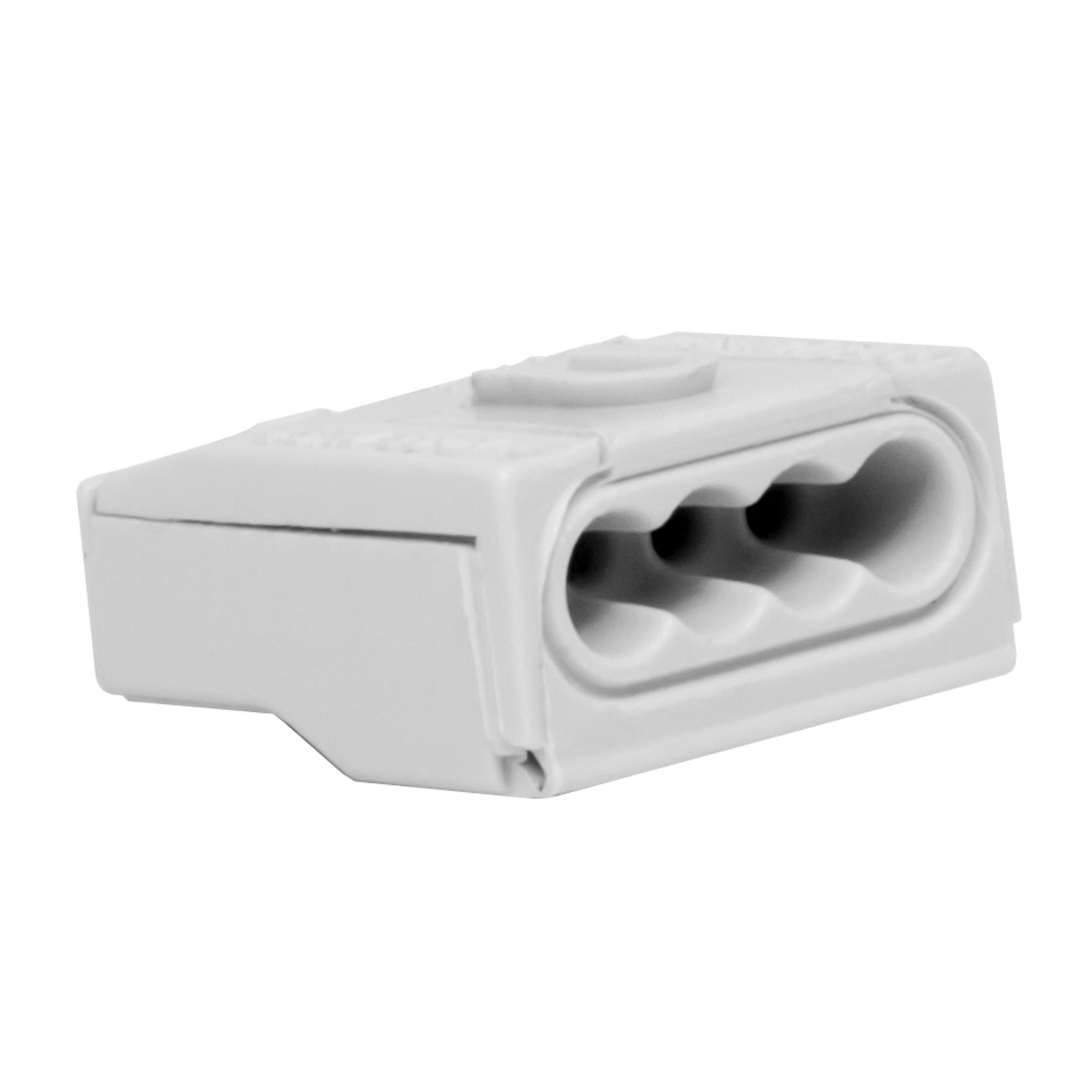

Клеммная колодка безвинтовая 4х1,5-2,5 м

Код: B273/4
  • Задать вопрос
Безвинтовая клеммная колодка предназначена для соединения отдельных проводов. Она рассчитана на номинальное напряжение 450 В и номинальный ток 24 А. Для соединения используется пружинный зажим, дополнительная фиксация не требуется.
Колодка подходит для одножильного жесткого провода сечением 2,5 мм2, многожильного провода без наконечника сечением от 1,5 до 2,5 мм2 или многожильного провода с наконечником сечением 1,5 мм2. Рабочая температура изделия – от -5 °С до +85 °С. Цвет – серый.
Способ монтажа Прочее
Цвет Серый
Номин. (расчетное) напряжение, В 450
Длина, мм 18.5
Рабочая температура, °C -5…85
Ширина/размер ячейки, мм 19
Требуется торцевая пластина Нет
Прозрачный Нет
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 2.5
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² 1.5
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² 1.5…2.5
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 1.5…2.5
Номин. ток In, А 24
Проверено на взрывобезопасность по версии ""Ex e"" Нет
Класс негорючести изоляц. материала согл. UL94 Прочее
Тип электрич. соединения 1 Соединение с пружинным зажимом
Тип электрич. соединения 2 Соединение с пружинным зажимом
Материал изоляции корпуса Полиамид (PA)
Позиция соединения Сбоку (поперечное)
Тип продукции Клеммные колодки безвинтовые
