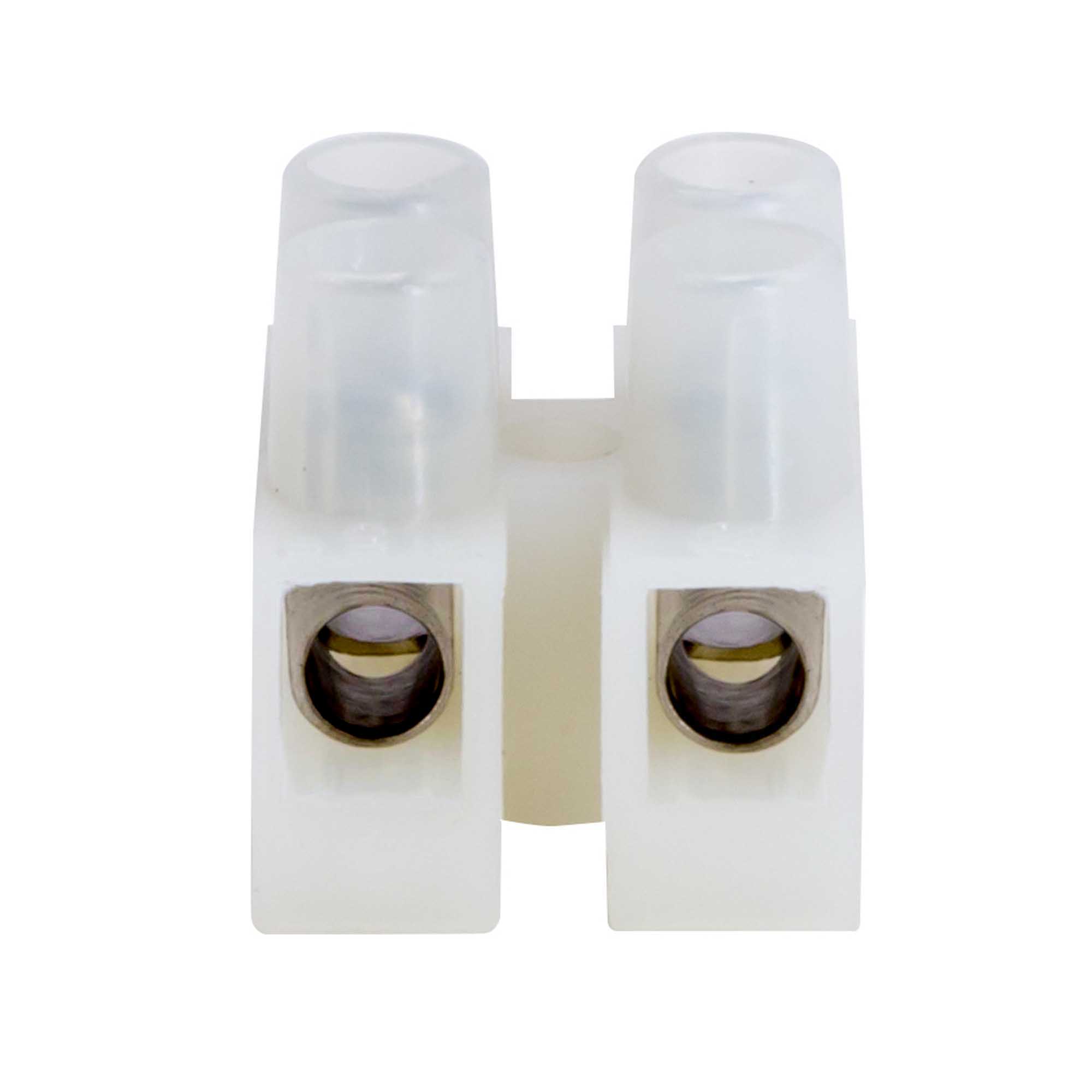

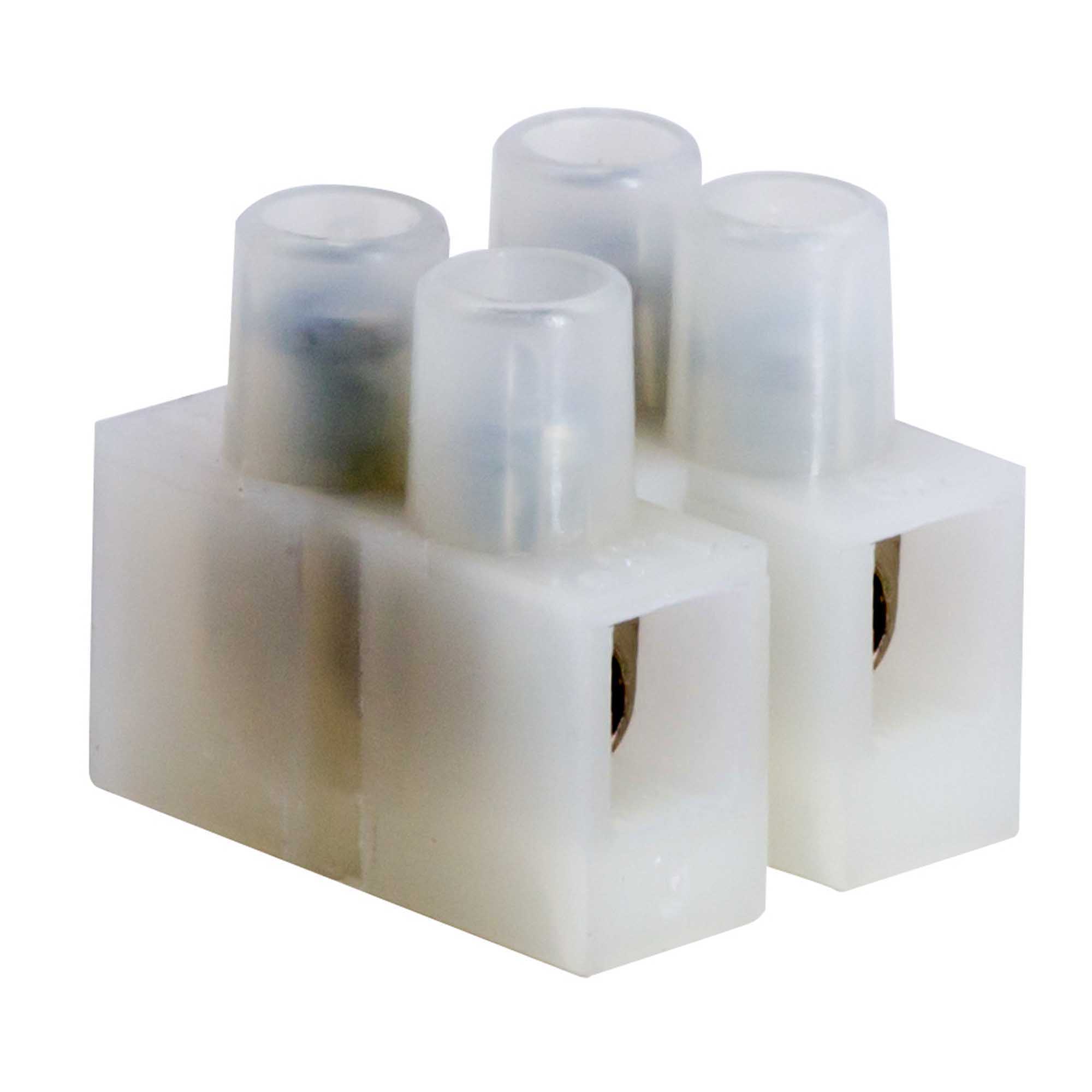

КЛЕММНИК 2p+1 держатель ПВ,450V, 32A, 4мм.кв.

Код: 43102NY
КЛЕММНИК 2p+1 держатель ПВ,450V, 32A, 4мм.кв.
КЛЕММНИК 2p+1 держатель ПВ,450V, 32A, 4мм.кв.
Клеммы (клеммные колодки, клеммные зажимы) используются для подсоединения к электрической части проводников. Они имеют токопроводящую часть, заключенную обычно в диэлектрический корпус. Винтовые клеммые зажимы – это классическое решение для соединения проводов. Его преимущества – универсальность и надежная фиксация.
Номинальное напряжение винтового зажима – 450 В, номинальный ток - 24 А, количество полюсов - 2, рабочая температура – 110  °C, поперечное сечение провода – 2,5 мм. Материал корпуса – полиамид.
Способ монтажа Непосредственная установка
Цвет Белый
Номин. (расчетное) напряжение, В 450
Количество полюсов 2
Длина, мм 15.75
Рабочая температура, °C -40...110
Количество зажимов на 1 полюс 2
Ширина/размер ячейки, мм 8
Требуется торцевая пластина Нет
Прозрачный Нет
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 2.5
Номин. ток In, А 24
Проверено на взрывобезопасность по версии ""Ex e"" Нет
Класс негорючести изоляц. материала согл. UL94 Прочее
Тип электрич. соединения 1 Винтовое соединение
Тип электрич. соединения 2 Винтовое соединение
Материал изоляции корпуса Полиамид (PA)
Позиция соединения Сбоку (поперечное)
Тип продукции Винтовые клеммные колодки
