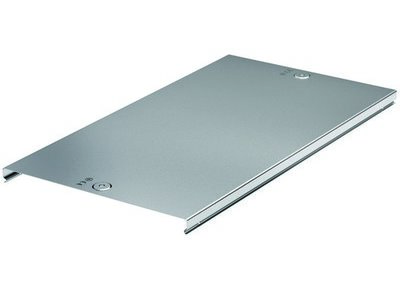

Крышка TDS на ответвитель Т-образный вертикальный ун. осн.500, горячеоцинкованная

Крышка TDS на ответвитель Т-образный вертикальный ун. осн.500, горячеоцинкованная

Код: 38327HDZ

Задать вопрос

Входящие в состав системы листовых лотков "S5 Combitech" аксессуары упрощают построение кабельных трасс под любые задачи и обеспечивают проложенному кабелю надежную защиту. Для того, чтобы уберечь трассу от воздействия влаги и попадания мусора внутрь лотка, рекомендуется применять неперфорированные аксессуары вместе с крышками. При этом достигается высокая степень пыле- и влагозащиты IP 44. Если возникает необходимость получить доступ к кабелю, крышка легко снимается.
Крышка на вертикальный Т-образный ответвитель предназначена для аксессуара шириной 500 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.

Подробнее

Цвет	Светло-серый
Ширина, мм	500
Защитное покрытие поверхности	Горячее цинкование
Вид/марка материала	Прочее
Материал	Сталь

Тип крепления	Защелкивание
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Нержавеющая сталь травлёная	Нет

Материал	Сталь горячеоцинкованная методом погружения
Высота, мм	15

Ширина, мм	500
Толщина листовой стали, мм	0.6

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
