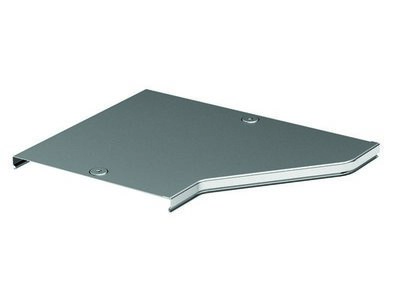

Крышка на переходник RRD правосторонний 500/200, горячеоцинкованная

Крышка на переходник RRD правосторонний 500/200, горячеоцинкованная

Код: 38316HDZ

Задать вопрос

Аксессуары, входящие в систему "S5 Combitech", облегчают построение кабельных трасс и их адаптацию под любые задачи. Крышка на правосторонний переходник RRD легко и надежно фиксируется, защищая кабель от негативного воздействия воды и крупных частиц. При применении крышки вместе с неперфорированными аксессуарами и специальными соединительными пластинами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости крышку можно на время снять для доступа к кабелю – для этого не требуется специальных инструментов.
Крышка подходит для переходника с ширины 500 мм на ширину 200 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.

Подробнее

Цвет	Светло-серый
Защитное покрытие поверхности	Горячее цинкование
Конструктивное исполнение	Сужение справа
Вид/марка материала	Прочее
Ширина (большая) , мм	500
Ширина (уменьшения), мм	200

Материал	Сталь
Тип крепления	Защелкивание
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Нет
Нержавеющая сталь травлёная	Нет

Материал	Сталь горячеоцинкованная методом погружения
Высота, мм	15

Ширина, мм	500/200
Толщина листовой стали, мм	0.6

Аналоги

Крышка RRD на переходник правосторонний 500/200, цинк-ламельная

Код: 38316ZL

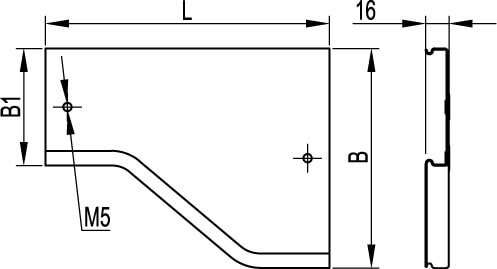

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
