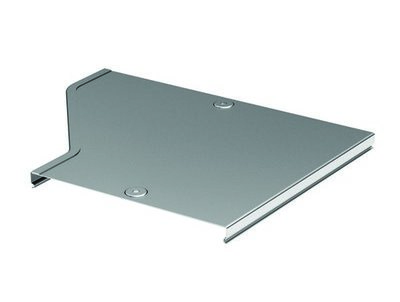

Крышка RRS на переходник левостор. 400/200, горячеоцинкованная

Крышка RRS на переходник левостор. 400/200, горячеоцинкованная

Код: 38313HDZ

Аксессуары, входящие в систему "S5 Combitech", облегчают построение кабельных трасс и их адаптацию под любые задачи. Крышка на левосторонний переходник RRS легко и надежно фиксируется, защищая кабель от негативного воздействия воды и крупных частиц. При применении крышки вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости крышку можно на время снять для доступа к кабелю – для этого не требуется специальных инструментов.
Крышка подходит для переходника с ширины 400 мм на ширину 200 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.

Подробнее

Цвет	Светло-серый
Защитное покрытие поверхности	Горячее цинкование
Конструктивное исполнение	Сужение слева
Вид/марка материала	Прочее
Ширина (большая) , мм	400
Ширина (уменьшения), мм	200

Материал	Сталь
Тип крепления	Защелкивание
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Нет
Нержавеющая сталь травлёная	Нет

Материал	Cталь горячеоцинкованная погружением
Высота, мм	15
Ширина, мм	400/200
Толщина листовой стали, мм	0.6

Тип продукции	Крышки для системных аксессуаров
Тип аксессуара	Крышка RRD на переходник правосторонний
Ширина	200 мм

Аналоги

Крышка RRS на переходник левостор. 400/200, цинк-ламельная

Код: 38313ZL

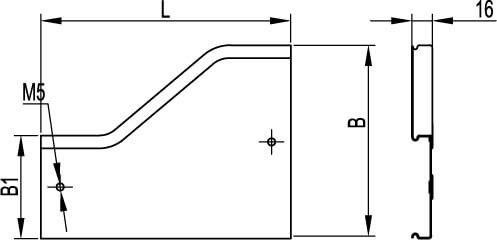

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB
"S5 Combitech" - листовые лотки	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5								ZIP 32.84 MB

Сертификаты

Название	Документ
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
