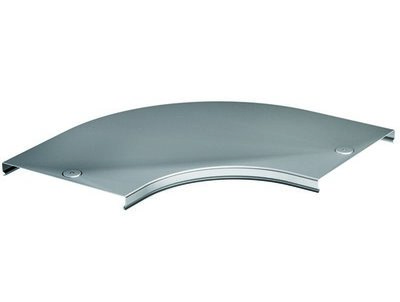

Крышка CPO 90 на угол горизонтальный 90° осн.500, горячеоцинкованная

Крышка CPO 90 на угол горизонтальный 90° осн.500, горячеоцинкованная

Код: 38007HDZ

Задать вопрос

Аксессуары, входящие в систему "S5 Combitech" облегчают построение трассы под любые задачи и надежно защищают кабель от повреждения. Крышка на угол легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При применении крышки на угол 90° вместе с неперфорированными аксессуарами достигается высокая степень пыле- и влагозащиты – IP 44. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов.
Длина – 180 мм, ширина – 500 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.

Подробнее

Цвет	Светло-серый
Ширина, мм	500
Защитное покрытие поверхности	Горячее цинкование
Отклонение (угол)	90°
Шарнирный (-ая)	Нет
Вид/марка материала	Прочее
Длина, мм	630
Материал	Сталь

Тип крепления	Защелкивание
Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Нержавеющая сталь травлёная	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Изменение направления	Горизонтальн.

Материал	Сталь горячеоцинкованная методом погружения
Высота, мм	15
Ширина, мм	500

Радиус изгиба, мм	100
Толщина листовой стали, мм	0,6

Аналоги

Крышка CPO 90 на угол горизонтальный 90° осн.500, цинк-ламельная

Код: 38007ZL

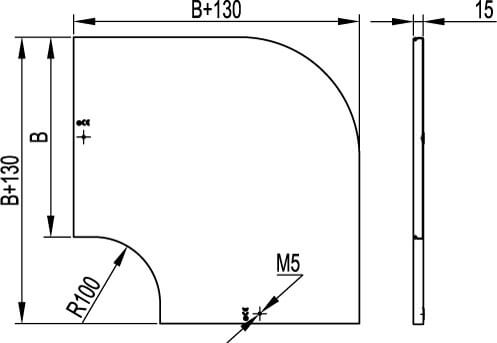

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
