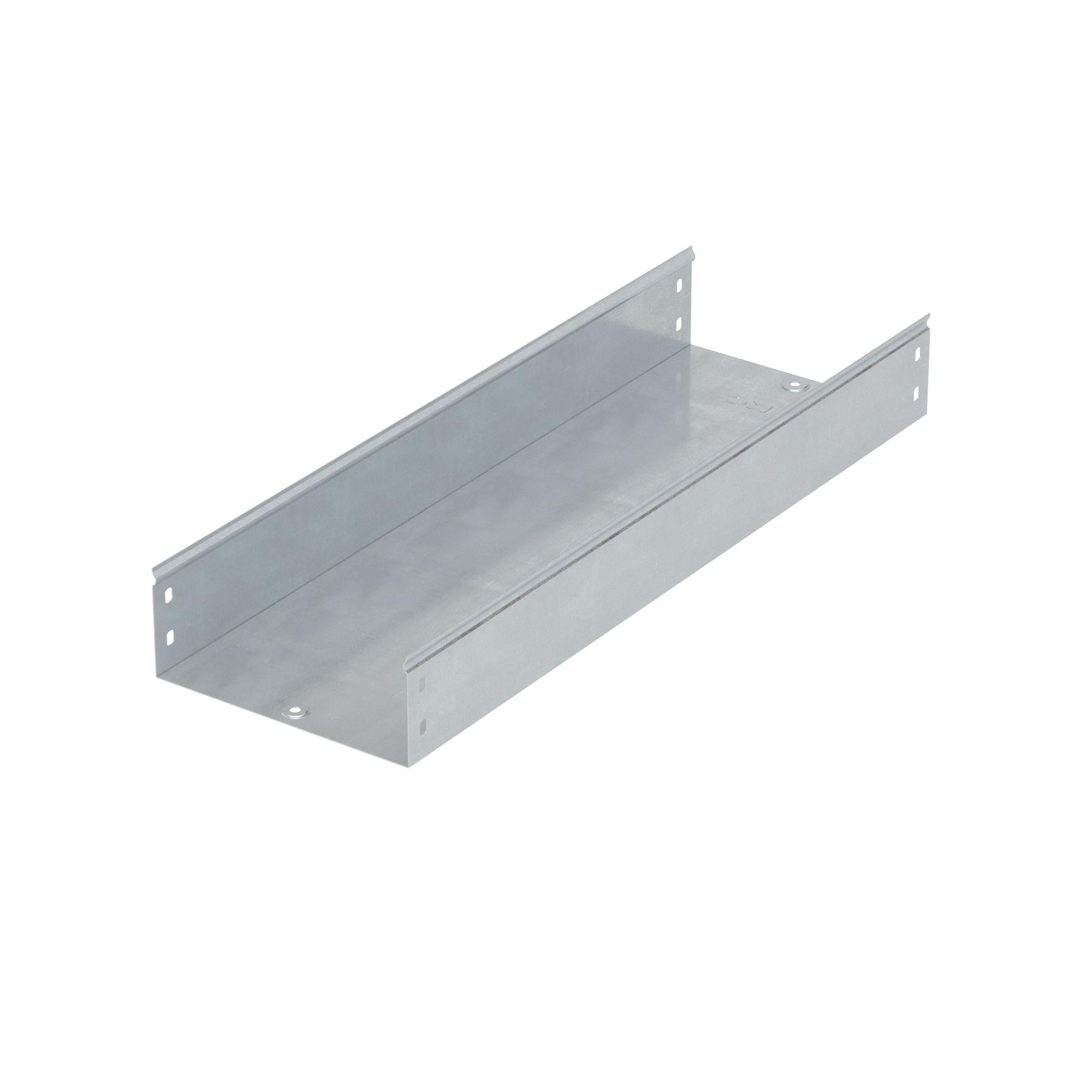

Телескопическое расширение для лотка 400х80 L600мм, горячеоцинкованное

Телескопическое расширение для лотка 400х80 L600мм, горячеоцинкованное

Код: 35306600HDZ

Задать вопрос

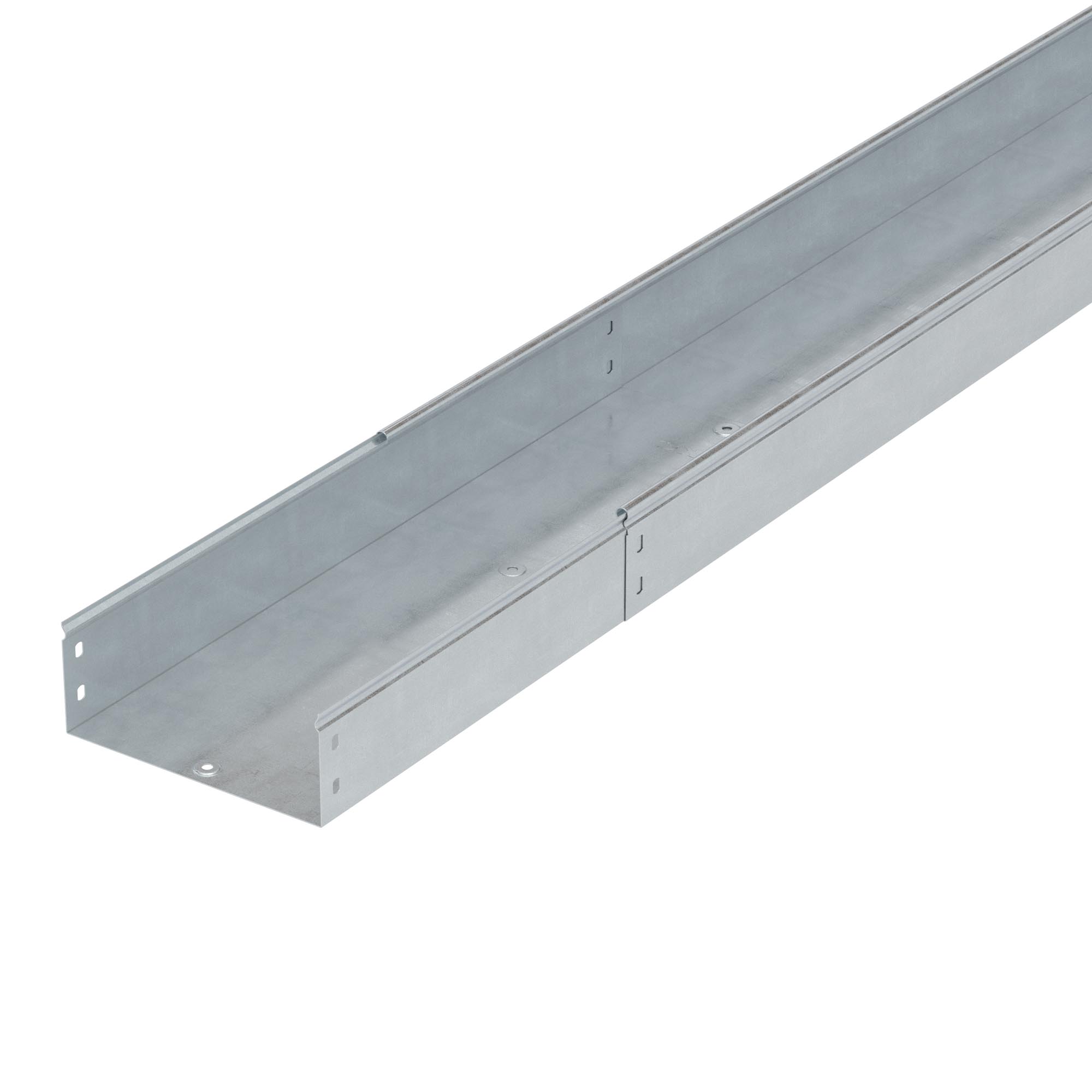

Под воздействием температурных колебаний металл может расширяться или сжиматься, создавая колебания длины, из-за чего между сегментами кабельной трассы возникают зазоры. Чтобы компенсировать эти колебания, применяются телескопические расширения. Телескопические вставки располагаются внутри лотка на расстоянии, которое вычисляется путем температурного расчета.
Длина вставки – 600 мм. Предназначена для лотка высотой 50 мм и шириной 100 мм. Изделие выполнено в специальном исполнении "горячий цинк", которое отличает повышенная устойчивость к коррозии – до 30-50 лет. Длина вставки – 600 мм. Предназначена для лотка высотой 80 мм и шириной 400 мм. Изделие выполнено в специальном исполнении "горячий цинк", которое отличает повышенная устойчивость к коррозии – до 30-50 лет.

Подробнее

Защитное покрытие поверхности	Горячее цинкование
Вид/марка материала	Прочее
Длина, мм	600
Материал	Сталь
Подходит для проволочного лотка	Нет
Подходит для толщины проволоки проволочного лотка, мм	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Нет
Нержавеющая сталь травлёная	Нет

Подходит для лотка высотой, мм	80
Горизонт.-поворотный/шарнирный	Нет
Вертикал.-поворотный/шарнирный	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	400
Цвет	Светло-серый
Модель/исполнение	Соединитель продольный
Тип соединения	Винтовой разъем

Материал	Сталь горячеоцинкованная методом погружения
Высота, мм	80

Ширина, мм	400
Длина, мм	600

Аналоги

Телескопическое расширение для лотка 400х80 длина 600мм, цинк-ламельное

Код: 35306600ZL

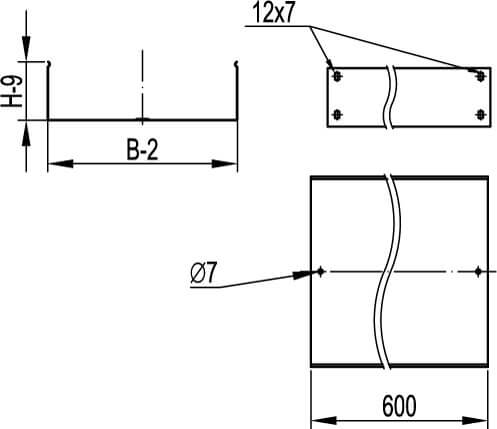

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
