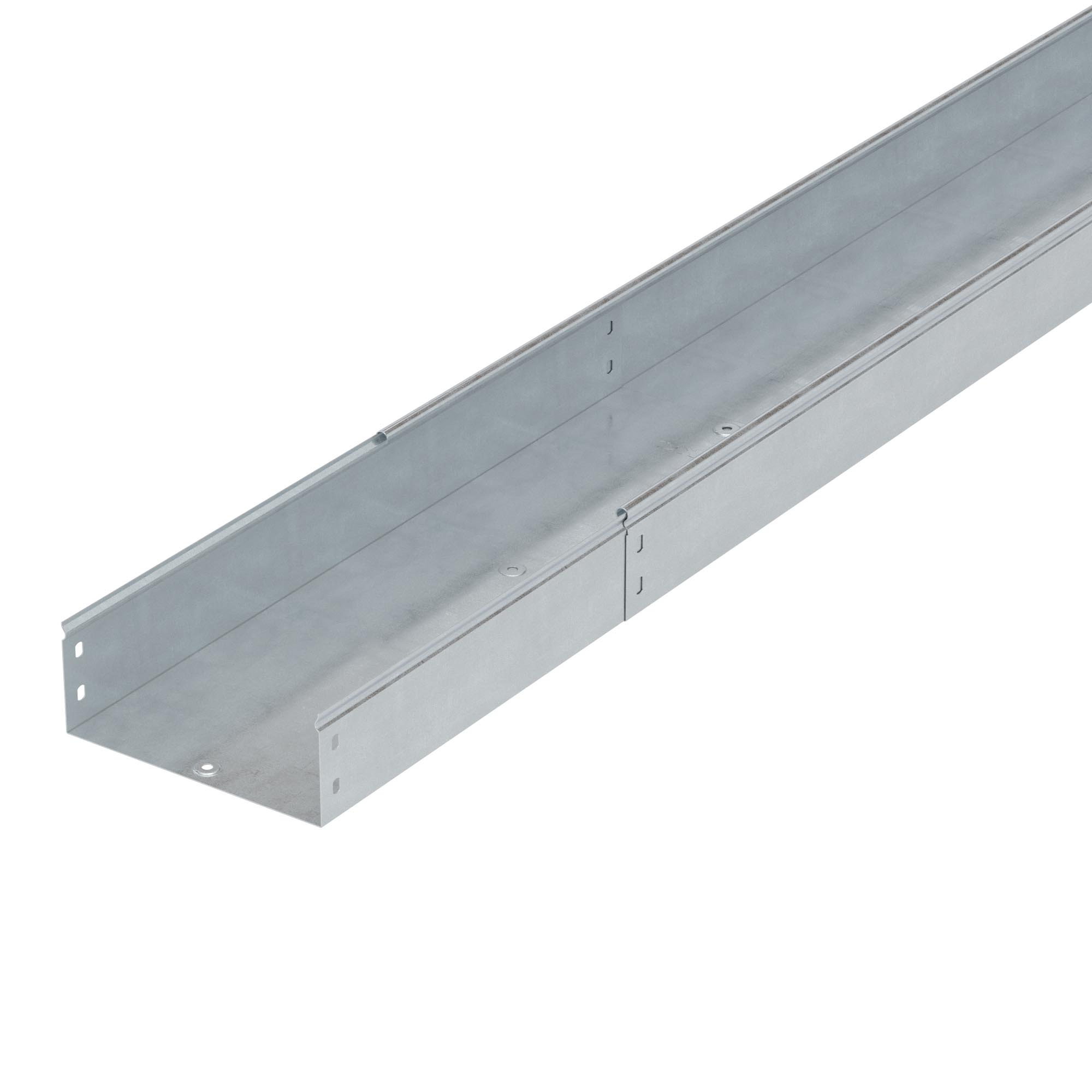

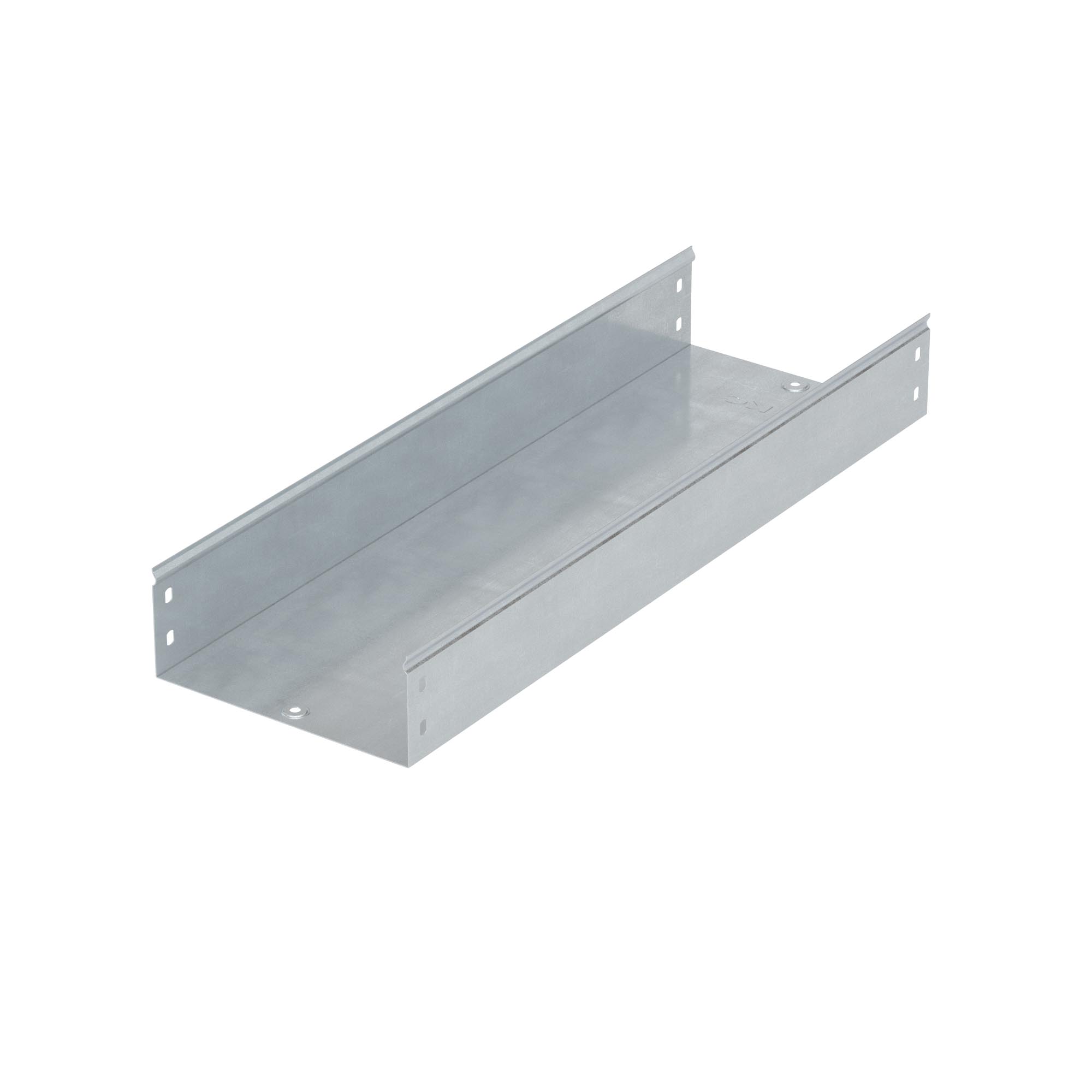

Телескопическое расширение для лотка 150х80 L600мм, горячеоцинкованное
Код: 35303600HDZ
Выберите файл для скачивания
- Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Выберите файл
для скачивания - Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Под воздействием температурных колебаний металл может расширяться или сжиматься, создавая колебания длины, из-за чего между сегментами кабельной трассы возникают зазоры. Чтобы компенсировать эти колебания, применяются телескопические расширения. Телескопические вставки располагаются внутри лотка на расстоянии, которое вычисляется путем температурного расчета.
Длина вставки – 600 мм. Предназначена для лотка высотой 50 мм и шириной 100 мм. Изделие выполнено в специальном исполнении "горячий цинк", которое отличает повышенная устойчивость к коррозии – до 30-50 лет. Длина вставки – 600 мм. Предназначена для лотка высотой 80 мм и шириной 1500 мм. Изделие выполнено в специальном исполнении "горячий цинк", которое отличает повышенная устойчивость к коррозии – до 30-50 лет.
Подробнее
Длина вставки – 600 мм. Предназначена для лотка высотой 50 мм и шириной 100 мм. Изделие выполнено в специальном исполнении "горячий цинк", которое отличает повышенная устойчивость к коррозии – до 30-50 лет. Длина вставки – 600 мм. Предназначена для лотка высотой 80 мм и шириной 1500 мм. Изделие выполнено в специальном исполнении "горячий цинк", которое отличает повышенная устойчивость к коррозии – до 30-50 лет.
| Защитное покрытие поверхности | Горячее цинкование |
| Длина, мм | 600 |
| Материал | Сталь |
| Подходит для проволочного лотка | Нет |
| Подходит для лестничного лотка | Нет |
| Подходит для (листового) кабельного лотка | Нет |
| Нержавеющая сталь травлёная | Нет |
| Подходит для лотка высотой, мм | 80 |
| Горизонт.-поворотный/шарнирный | Нет |
| Вертикал.-поворотный/шарнирный | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Подходит для лотка шириной, мм | 150 |
| Тип соединения | Винтовой разъем |
| Цвет | Светло-серый |
| Вид/марка материала | Сталь |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Длина | 600 мм |
| Ширина | 150 мм |
| Высота | 80 мм |
| Материал | Cталь горячеоцинкованная погружением |

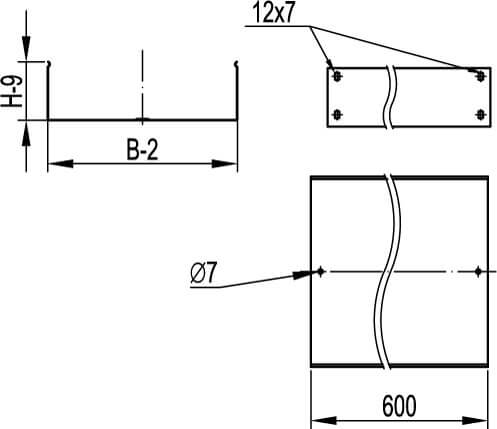

Чертежи
