Лоток перфор 600х50 L2000
Код: 35258
Тип упаковки:
Кол-во в упаковке: 4
Ед. изм: м
| Вес, кг: | 5,100 |
| Объем, м3: |
0,01500
?
|

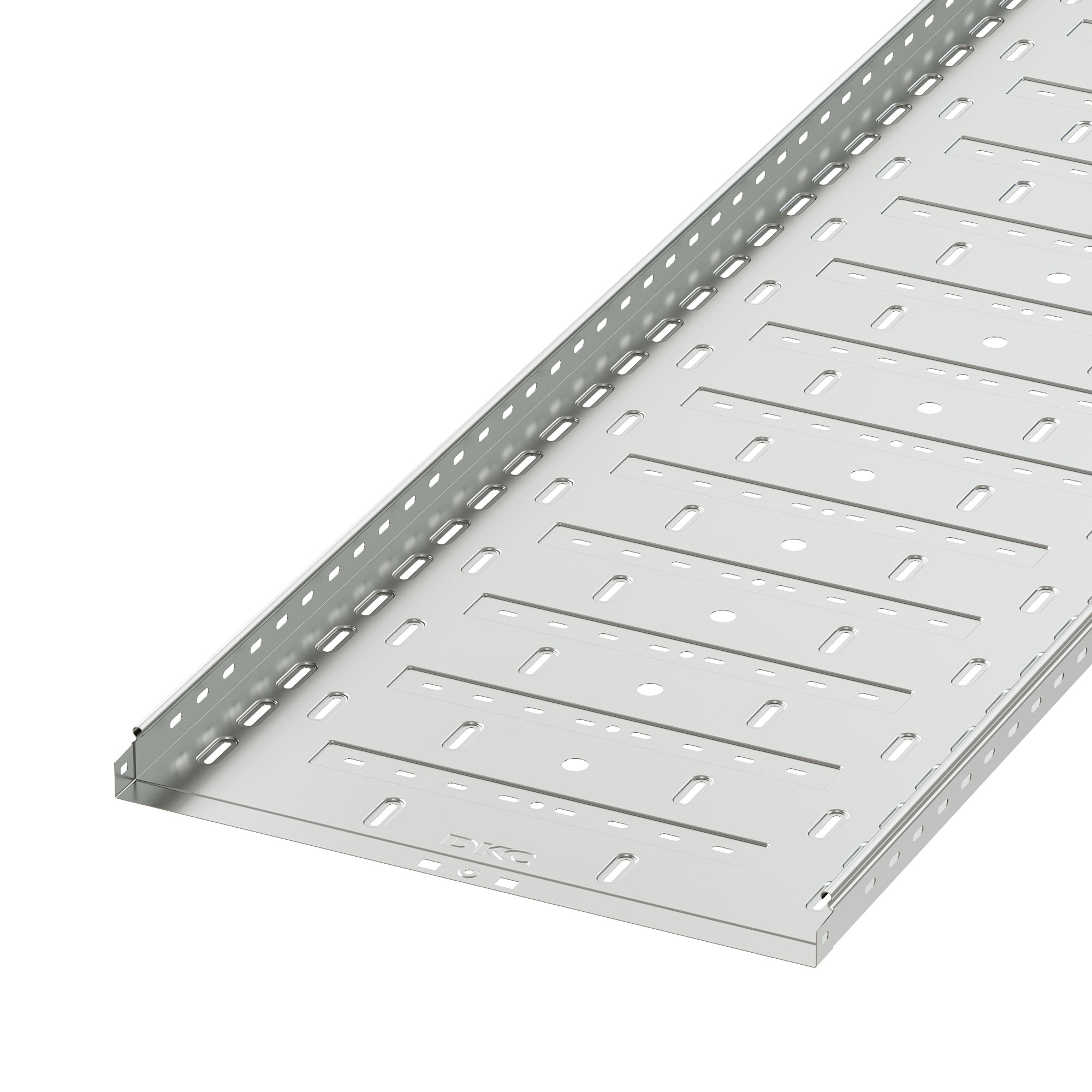

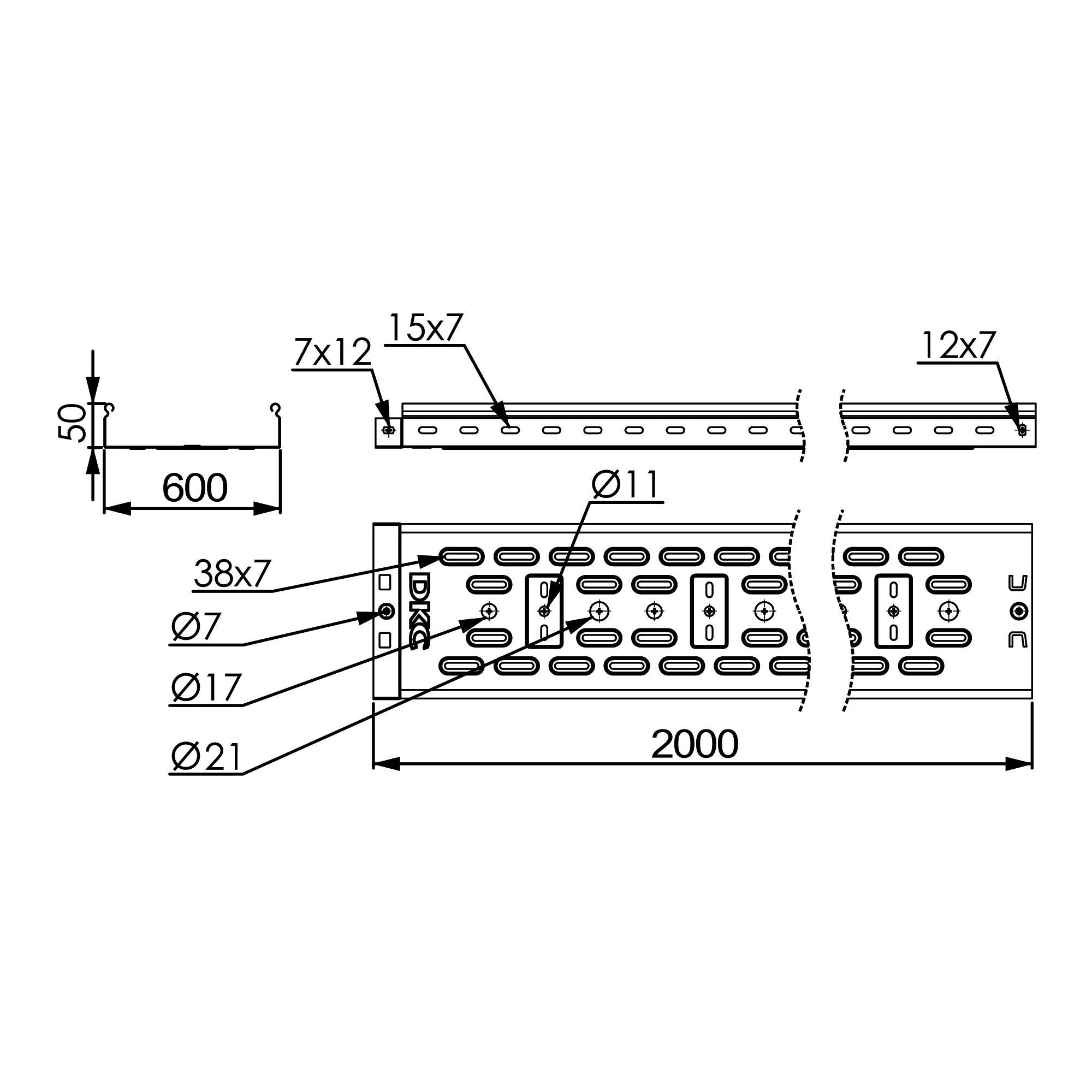

Перфорированный лоток предназначен для прокладки кабеля внутри помещения или под навесом. Выполнен в исполнении "сталь, оцинкованная по методу Сендзимира". Лоток отличается высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотке имеются отверстия для отвода кабеля диаметром 11 мм, 17 мм, 21 мм. Лотки соединяются внахлест с помощью фирменного соединения "мама-папа", с использованием трех винтов и трех гаек. Это существенно сокращает время монтажа и обеспечивает непрерывный контур заземления. Конструктив лотка предупреждает повреждение кабеля при прокладке. Толщина стали – 1 мм, высота лотка – 50 мм, ширина – 600 мм, длина – 2000 мм. Полезное сечение – 29900 мм.
Подробнее
| Вид/марка материала | Сталь |
| Исполнение для больших расстояний (усиленный) | Да |
| Цвет | Светло-серый |
| Ширина, мм | 600 |
| Модель/исполнение | Без разъема/соединителя |
| Высота, мм | 50 |
| Толщина материала, мм | 1 |
| Перфорированная боковая стенка | Да |
| Длина, мм | 2000 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Тип лотка | Листовые лотки - "S5 Combitech" |
| Толщина | 1 мм |
| Тип продукции | Лоток перфорированный |
| Длина | 2000 мм |
| Ширина | 600 мм |
| Высота | 50 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
