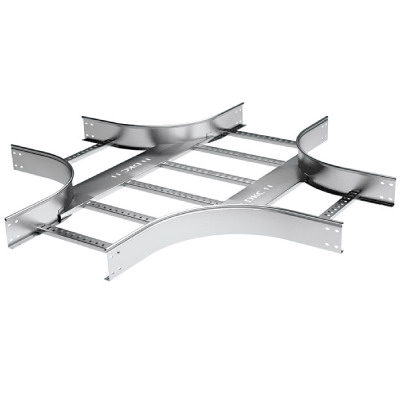

Х-ответвитель 50х600 R-300, горячеоцинкованный

Код: LX5306HDZ
Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы на основен системы лестничных лотков "L5 Combitech". Ответвитель имеет Х-образную форму и применяется для организации ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля и простой доступ к кабелю, т.к. крышку можно снять при необходимости.
Исполнение – "Горячий цинк". Лотки и аксессуары в таком исполнении могут применяться в условиях повышенной влажности и агрессивных сред. Х-образный ответвитель R-300 предназначен для лотков высотой 50 мм и шириной 600 мм.
Подробнее
Цвет Светло-серый
Защитное покрытие поверхности Горячее цинкование
Тип ступени Перфорированный профиль
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 300
Ширина лестничного лотка, мм 600
Высота лестничного лотка (боковой стенки), мм 50
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Высота, мм 50
Ширина, мм 600
Толщина лонжерона, мм 1,2

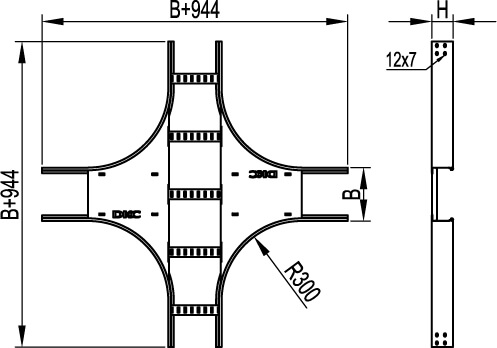

Чертежи
Серия Название Autodesk Revit STEP SAT DWG (динамические блоки) Intergraph AVEVA
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
