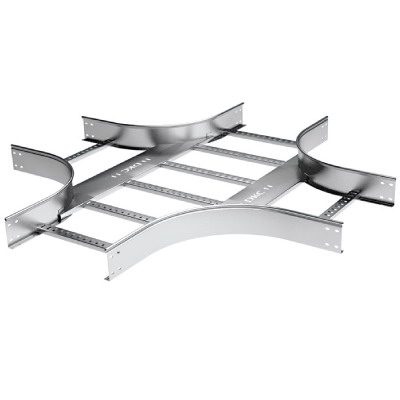

Х-ответвитель 100х300 R-300, горячеоцинкованный

Код: LX1303HDZ
Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы на основен системы лестничных лотков "L5 Combitech". Ответвитель имеет Х-образную форму и применяется для организации ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля и простой доступ к кабелю, т.к. крышку можно снять при необходимости.
Исполнение – "Горячий цинк". Лотки и аксессуары в таком исполнении могут применяться в условиях повышенной влажности и агрессивных сред. Х-образный ответвитель R-300 предназначен для лотков высотой 100 мм и шириной 300 мм.
Подробнее
Цвет Светло-серый
Защитное покрытие поверхности Горячее цинкование
Тип ступени Перфорированный профиль
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 300
Ширина лестничного лотка, мм 300
Высота лестничного лотка (боковой стенки), мм 100
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Высота, мм 100
Ширина, мм 300
Толщина лонжерона, мм 1,2

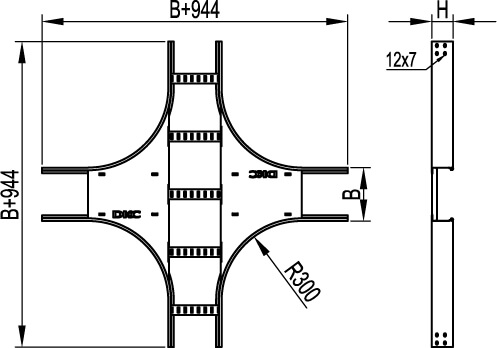

Чертежи
