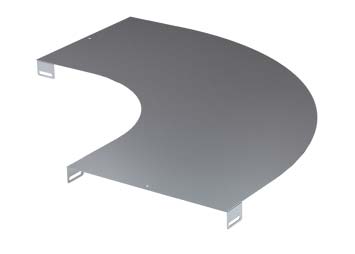

Крышка на угол горизонтальный 90 градусов, осн.200, R=300мм

Код: LK0023HDZ
Крышка на угол горизонтальный 90 градусов, осн.200, R=300мм
Крышка на угол горизонтальный 90 градусов, осн.200, R=300мм
Аксессуары, входящие в систему "L5 Combitech" облегчают построение трассы под любые задачи и надежно защищают кабель от повреждения. Крышка на угол легко и надежно крепится, предотвращая попадание влаги и крупных частиц внутрь лотка. При необходимости можно на время снять крышку для доступа к кабелю – для этого не требуется специальных инструментов.
Исполнение – "Горячий цинк". Лотки и аксессуары в таком исполнении могут применяться в условиях повышенной влажности и агрессивных сред. Крышка предназначена для угла  90° R-300 с основанием 200 мм.
Подробнее
Цвет Светло-серый
Ширина, мм 200
Защитное покрытие поверхности Горячее цинкование
Вид/марка материала Прочее
Материал Сталь
Тип крепления Зажим/фиксатор крышки
Подходит для лестничного лотка Да
Подходит для (листового) кабельного лотка Нет
Нержавеющая сталь травлёная Нет
Длина, мм 674
Толщина, мм 1
Радиус изгиба, мм 300

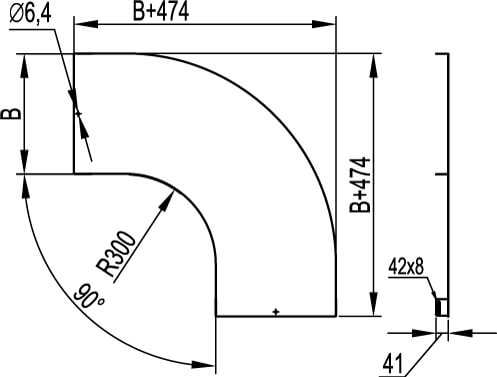

Чертежи
Серия Название Autodesk Revit STEP SAT DWG (динамические блоки) Intergraph AVEVA
"L5 Combitech" - лестничные лотки
Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"
ZIP
11.67 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.32 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
17.38 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
19.21 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
RAR
5.28 MB
"L5 Combitech" - лестничные лотки
Cистема лестничных лотков "L5 Combitech"
ZIP
726.23 kB
