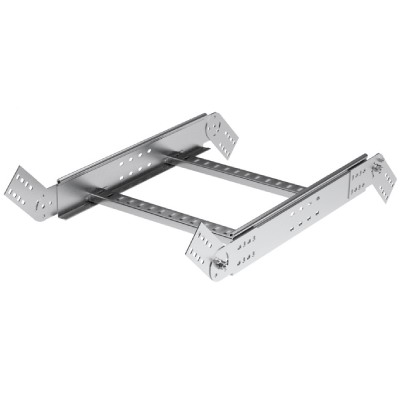

Угол вертикальный шарнирный 50х600 универсальный, горячеоцинкованный

Код: LE5006HDZ
Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами и высокой несущей способностью. Вертикальный шарнирный угол применяется в системе "L5 Combitech" для монтажа опусков и подъемов трассы, организации наклона трассы под произвольным углом, а также перевода трассы в другую плоскость. Радиус поворота можно увеличить, смонтировав несколько секций с вертикальным углом. Исполнение – "Горячий цинк". Лотки и аксессуары в таком исполнении могут применяться в условиях повышенной влажности и агрессивных сред. Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Угол совмещается с лестничными лотками шириной 600 мм и с высотой стенки 50 мм
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Горячее цинкование
Отклонение (угол) Прочее
Тип ступени Перфорированный профиль
Шарнирный (-ая) Да
Вид/марка материала Прочее
Материал Сталь
Ширина лестничного лотка, мм 600
Высота лестничного лотка (боковой стенки), мм 50
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Ширина, мм 600
Длина, мм 770
Толщина лонжерона, мм 1,2

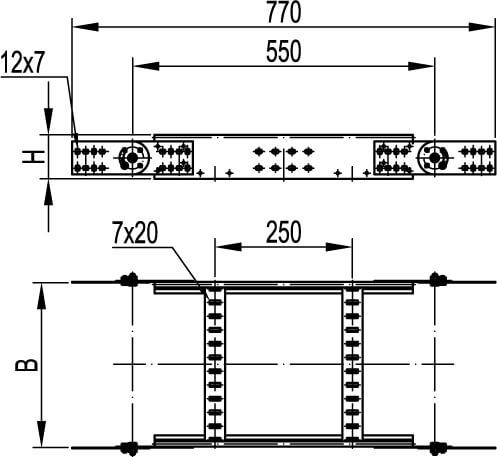

Чертежи
