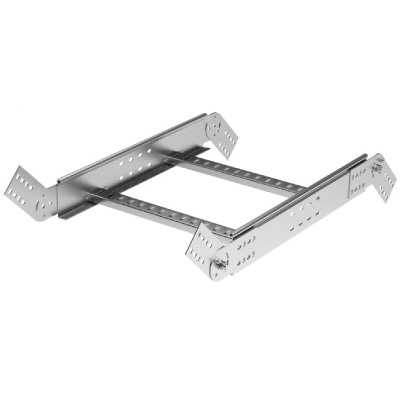

Угол вертикальный шарнирный 50х400 универсальный, горячеоцинкованный
Код: LE5004HDZ
-
Скачать?
- Страница из каталога
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Угол вертикальный шарнирный предназначен для монтажа подъемов и опусков трассы с возможность наклона ее под произвольным углом. Чтобы увеличить радиус поворота трассы, углы можно смонтировать подряд в несколько секций. Данный аксессуар применяется для лотков с высотой борта 50 мм и шириной основания 400 мм. Толщина лонжерона изделия – 1,2 мм, а толщина поперечины – 1,0 мм. Изделие представлено в исполнении "Горячий цинк".
| Цвет | Светло-серый |
| Модель/исполнение | Без разъема/соединителя |
| Защитное покрытие поверхности | Горячее цинкование |
| Отклонение (угол) | Прочее |
| Тип ступени | Перфорированный профиль |
| Шарнирный (-ая) | Да |
| Вид/марка материала | Прочее |
| Материал | Сталь |
| Ширина лестничного лотка, мм | 400 |
| Высота лестничного лотка (боковой стенки), мм | 50 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Тип бокового профиля | Профиль (открытый) |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип аксессуара | Угол вертикальный шарнирный |
| Тип продукции | Системные аксессуары |
| Высота | 50 мм |
| Ширина | 400 мм |
| Материал | Cталь горячеоцинкованная погружением |

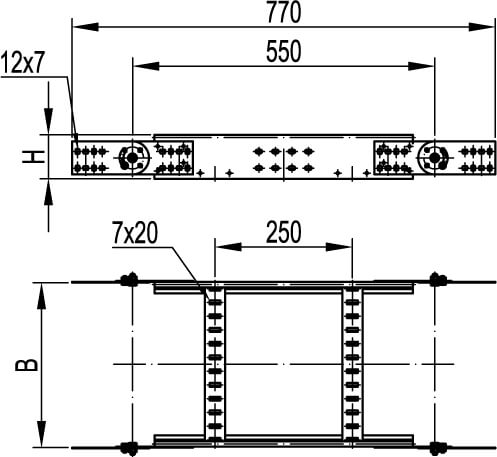

Чертежи
