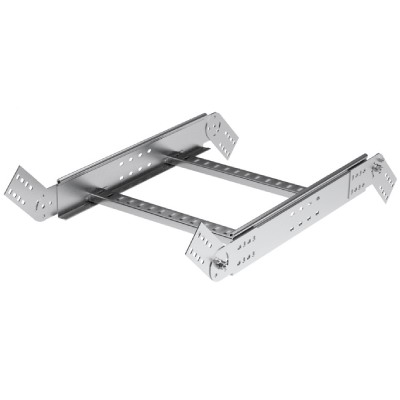

Угол вертикальный шарнирный 100х200 универсальный, горячеоцинкованный

Код: LE1002HDZ
Угол вертикальный шарнирный 100х200 универсальный, горячеоцинкованный
Угол вертикальный шарнирный 100х200 универсальный, горячеоцинкованный
Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами и высокой несущей способностью. Вертикальный шарнирный угол применяется в системе "L5 Combitech" для монтажа опусков и подъемов трассы, организации наклона трассы под произвольным углом, а также перевода трассы в другую плоскость. Радиус поворота можно увеличить, смонтировав несколько секций с вертикальным углом. Исполнение – "Горячий цинк". Лотки и аксессуары в таком исполнении могут применяться в условиях повышенной влажности и агрессивных сред. Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Угол совмещается с лестничными лотками шириной 200 мм и с высотой стенки 100 мм
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Горячее цинкование
Отклонение (угол) Прочее
Тип ступени Перфорированный профиль
Шарнирный (-ая) Да
Вид/марка материала Прочее
Материал Сталь
Ширина лестничного лотка, мм 200
Высота лестничного лотка (боковой стенки), мм 100
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Ширина, мм 200

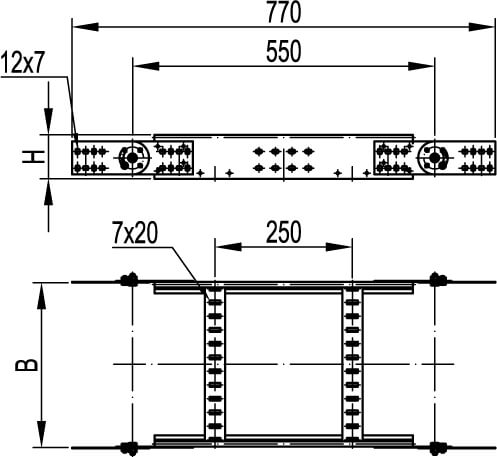

Длина, мм 770
Толщина лонжерона, мм 1,2
Аналоги
Угол вертикальный шарнирный 100х200 универсальный, цинк-ламельный
Угол вертикальный шарнирный 100х200 универсальный, цинк-ламельный
Код: LE1002ZL
