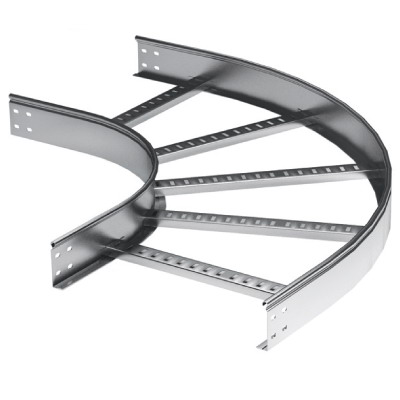

Угол горизонтальный 90 градусов 50х600 R-300, горячеоцинкованный

Угол горизонтальный 90 градусов 50х600 R-300, горячеоцинкованный

Код: LC5360HDZ

Задать вопрос

Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 90° в горизонтальной плоскости. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение – "Горячий цинк". Лотки и аксессуары в таком исполнении могут применяться в условиях повышенной влажности и агрессивных сред. Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 600 мм и с высотой стенки 50 мм.

Подробнее

Цвет	Светло-серый
Защитное покрытие поверхности	Горячее цинкование
Тип ступени	Перфорированный профиль
Материал	Сталь
Внутр. радиус, мм	300
Тип бокового профиля	Профиль (открытый)
Отклонение (угол)	90°
Ширина лестничного лотка, мм	600

Высота лестничного лотка (боковой стенки), мм	50
Изменение направления	Горизонтальн.
Модель/исполнение	Без разъема/соединителя
Перфорированная боковая стенка	Нет
Вид/марка материала	Прочее
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Ширина, мм	600
Длина, мм	1073

Толщина лонжерона, мм

1,2

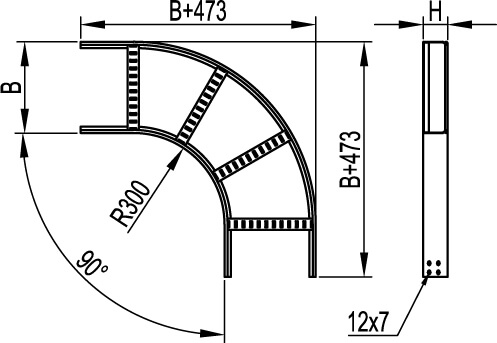

Чертежи

Серия	Название	Autodesk Revit	STEP	SAT	DWG (динамические блоки)	Intergraph	AVEVA
"L5 Combitech" - лестничные лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"		ZIP 19.32 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"			RAR 17.38 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"				ZIP 19.21 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"					RAR 5.28 MB
"L5 Combitech" - лестничные лотки	Cистема лестничных лотков "L5 Combitech"						ZIP 726.23 kB

Сертификаты

Название	Документ
L5 Combitech - Отказное письмо по СЭЗ на лестничные лотки	PDF 1.29 MB
L5 Combitech - Сертификат соответствия на лестничные лотки	PDF 382.21 kB
L5 Combitech - Европейский сертификат категории CE на лестничные лотки	PDF 214.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
L5 Combitech - Свидетельство российского морского регистра на лестничные лотки 1	PDF 662.20 kB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
