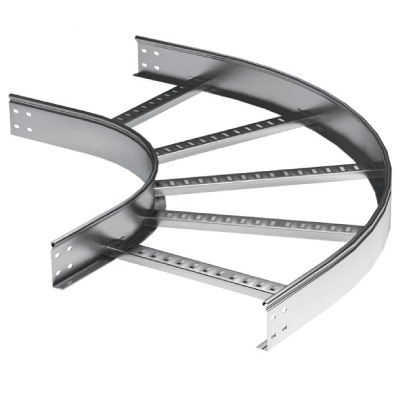

Угол горизонтальный 90 градусов 100х200 R-600, горячеоцинкованный

Код: LC1620HDZ
Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 90° в горизонтальной плоскости, а также для параллельного монтажа кабельных трасс. Плавный изгиб аксессуара предупреждает повреждение кабеля при прокладке. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение – "Горячий цинк". Лотки и аксессуары в таком исполнении могут применяться в условиях повышенной влажности и агрессивных сред. Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 200 мм и с высотой стенки 100 мм.
Подробнее
Цвет Светло-серый
Защитное покрытие поверхности Горячее цинкование
Тип ступени Перфорированный профиль
Материал Сталь
Внутр. радиус, мм 600
Тип бокового профиля Профиль (открытый)
Отклонение (угол) 90°
Ширина лестничного лотка, мм 200
Высота лестничного лотка (боковой стенки), мм 100
Изменение направления Горизонтальн.
Модель/исполнение Без разъема/соединителя
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Ширина, мм 200
Длина, мм 973
Толщина лонжерона, мм 1,2

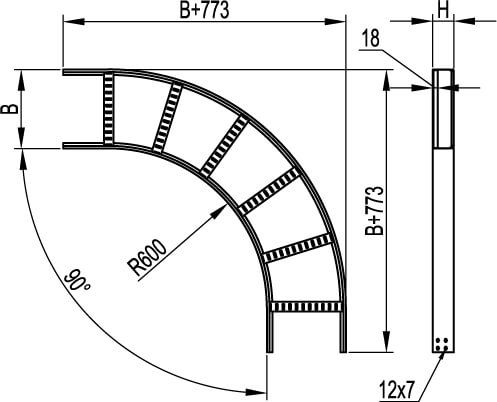

Чертежи
Серия Название Autodesk Revit STEP SAT DWG (динамические блоки) Intergraph AVEVA
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
