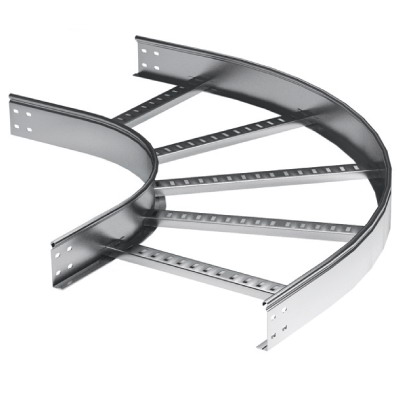

Угол горизонтальный 90 градусов 100х300 R-300, горячеоцинкованный

Код: LC1330HDZ
Угол горизонтальный 90 градусов 100х300 R-300, горячеоцинкованный
Угол горизонтальный 90 градусов 100х300 R-300, горячеоцинкованный
Аксессуары системы "L5 Combitech" позволяют строить кабельные трассы сложного конструктива, с многочисленными поворотами и углами. Один из широко используемых аксессуаров – угол горизонтальный. Он применяется для поворота кабельной трассы в горизонтальной плоскости на определенный угол. Данный угол необходим для осуществления поворота на 90° в горизонтальной плоскости. При использовании вместе с крышкой достигается высокий уровень пыле- и влагозащиты – IP 44.
Исполнение – "Горячий цинк". Лотки и аксессуары в таком исполнении могут применяться в условиях повышенной влажности и агрессивных сред. Толщина стали лонжерона - 1,2 мм, толщина стали поперечины - 1 мм. Аксессуар совместим с лотками шириной 300 мм и с высотой стенки 100 мм.
Подробнее
Цвет Светло-серый
Защитное покрытие поверхности Горячее цинкование
Тип ступени Перфорированный профиль
Материал Сталь
Внутр. радиус, мм 300
Тип бокового профиля Профиль (открытый)
Отклонение (угол) 90°
Ширина лестничного лотка, мм 300
Высота лестничного лотка (боковой стенки), мм 100
Изменение направления Горизонтальн.
Модель/исполнение Без разъема/соединителя
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Ширина, мм 300
Длина, мм 773
Толщина лонжерона, мм 1,2

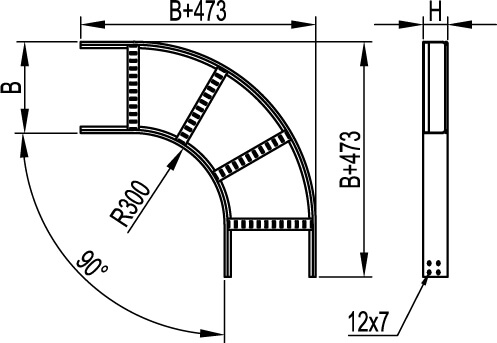

Чертежи
