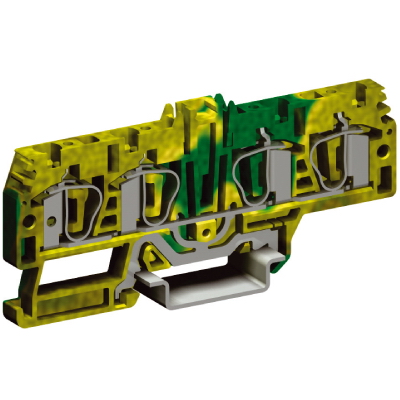

HTE.4/2+2(Ex), зажим для заземления, 2 ввод/2 вывода,4 кв.мм желто-зеленый

Код: ZHT270
HTE.4/2+2(Ex), зажим для заземления, 2 ввод/2 вывода,4 кв.мм желто-зеленый
HTE.4/2+2(Ex), зажим для заземления, 2 ввод/2 вывода,4 кв.мм желто-зеленый
Способ монтажа DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Цвет Желто-зеленый
Длина, мм 98
Рабочая температура, °C -40…80
Требуется торцевая пластина Да
Количество уровней 1
Количество зажимов на 1 уровень 1
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 0.2…6
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² 0.5…2.5
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² 0.2…4
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 0.2…1.5
Класс негорючести изоляц. материала согл. UL94 V0
Тип электрич. соединения 1 Плоский штекерный разъем
Тип электрич. соединения 2 Плоский штекерный разъем
Материал изоляции корпуса Полиамид (PA)
Позиция соединения Сверху
Ширина/размер ячейки, мм 6.2
Высота (на мин. возможной высоте установки), мм 45
Цвет Желто/зеленый
Температура монтажа, °С -40...+80
Температура эксплуатации, °С -40 - +80
Аксессуары
HMT.4/2+2/PT(Ex)i, торцевой изолятор
HMT.4/2+2/PT(Ex)i, торцевой изолятор
Код: ZHI221
HMT.4/2+2/PTGR, торцевой изолятор серый для НММ.4/2+2
HMT.4/2+2/PTGR, торцевой изолятор серый для НММ.4/2+2
Код: ZHM221GR
PTC/5/00, перемычка L = 250 MM.
PTC/5/00, перемычка L = 250 MM.
Код: ZPTC0500
PTC/5/02, 2 полюсная перемычка
PTC/5/02, 2 полюсная перемычка
Код: ZPTC0502
PTC/5/03, 3 полюсная перемычка
PTC/5/03, 3 полюсная перемычка
Код: ZPTC0503
PTC/5/05, 5 полюсная перемычка
PTC/5/05, 5 полюсная перемычка
Код: ZPTC0505
PTC/5/10, 10 полюсная перемычка
PTC/5/10, 10 полюсная перемычка
Код: ZPTC0510
PTC/SP, полоса маркировочная
PTC/SP, полоса маркировочная
Код: ZPTC0990
SDD/1, вилка тестовая
SDD/1, вилка тестовая
Код: ZDD001
SDH/6, держатель тестовой розетки
SDH/6, держатель тестовой розетки
Код: ZDH006
DFH/4/ROSSO, цветной разделитель/изолятор
DFH/4/ROSSO, цветной разделитель/изолятор
Код: ZDH04R
SDH/6 торцевой изолятор
SDH/6 торцевой изолятор
Код: ZDH601
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Код: 02135
Монтажная отвертка для зажимов
Монтажная отвертка для зажимов
Код: ZCCH02
