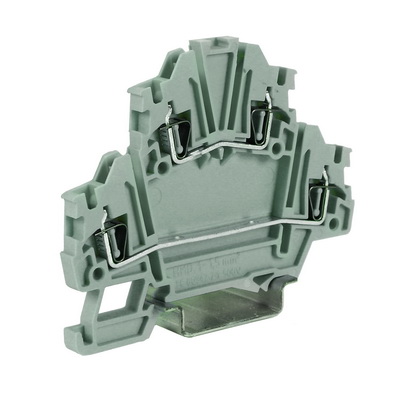

Клеммный зажим. Двухуровневый. Пружинный. 1,5 кв.мм. Оба уровня разомкнуты. Для установки электронных компонентов. Тип HMD.1/X/GR. С

Код: ZHD130GR
Клеммный зажим. Двухуровневый. Пружинный. 1,5 кв.мм. Оба уровня разомкнуты. Для установки электронных компонентов. Тип HMD.1/X/GR. С
Клеммный зажим. Двухуровневый. Пружинный. 1,5 кв.мм. Оба уровня разомкнуты. Для установки электронных компонентов. Тип HMD.1/X/GR. С
Цвет Серый
Материал корпуса Полиамид
Высота, мм 59
Ширина, мм 73
Толщина, мм 4,2
Температура монтажа, °С -40...+80
Максмальное суммарное сечение, мм2 2,5
Температура эксплуатации, °С -40 - +80
Напряжение пробоя, В 6000
Основной цвет Серый
Способ монтажа DIN-рейка (с ?-профилем) 15 мм
Номин. (расчетное) напряжение, В 630
Длина, мм 73
Рабочая температура, °C -40…80
Ширина/размер ячейки, мм 4.2
Требуется торцевая пластина Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2 0.2…2.5
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм2 0.5…0.75
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм2 0.2…1.5
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2 0.2…0.75
Номин. ток In, А 17.5
Класс негорючести изоляц. материала согл. UL94 V0
Тип электрич. соединения 1 Клеммное присоединение
Тип электрич. соединения 2 Клеммное присоединение
Материал изоляции корпуса Термопласт
Позиция соединения Сверху
Высота (на мин. возможной высоте установки), мм 59
Аксессуары
HMD.1/PTGR(Ex), торцевой изолятор, серый, для HMD.1
HMD.1/PTGR(Ex), торцевой изолятор, серый, для HMD.1
Код: ZHD201GR
PTC/1/00, перемычка L = 250 MM.
PTC/1/00, перемычка L = 250 MM.
Код: ZPTC0100
PTC/1/02, 2 полюсная перемычка
PTC/1/02, 2 полюсная перемычка
Код: ZPTC0102
PTC/1/03, 3 полюсная перемычка
PTC/1/03, 3 полюсная перемычка
Код: ZPTC0103
PTC/1/05, 5 полюсная перемычка
PTC/1/05, 5 полюсная перемычка
Код: ZPTC0105
PTC/1/10, 10 полюсная перемычка
PTC/1/10, 10 полюсная перемычка
Код: ZPTC0110
PTC/SP, полоса маркировочная
PTC/SP, полоса маркировочная
Код: ZPTC0990
DFM/500, цветной разделитель/изолятор
DFM/500, цветной разделитель/изолятор
Код: ZDF500
SDH/4, держатель тестовой розетки
SDH/4, держатель тестовой розетки
Код: ZDH004
SDH/4 торцевой изолятор
SDH/4 торцевой изолятор
Код: ZDH401
DFU/7/ROSSO, цветной разделитель/изолятор
DFU/7/ROSSO, цветной разделитель/изолятор
Код: ZDU07R
BT/3, торцевой упор
BT/3, торцевой упор
Код: ZBT003
BTU, торцевой упор
BTU, торцевой упор
Код: ZBT005
BTO, торцевой упор
BTO, торцевой упор
Код: ZBT007
