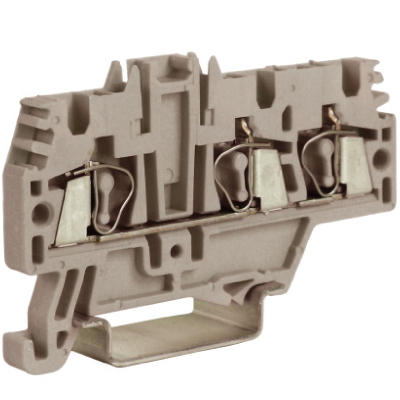

HMM.2/1+2GR(Ex), проходной зажим 2,5 кв.мм серый 1 ввод/2 вывода

Код: ZHM510GR-RET
HMM.2/1+2GR(Ex), проходной зажим 2,5 кв.мм серый 1 ввод/2 вывода
HMM.2/1+2GR(Ex), проходной зажим 2,5 кв.мм серый 1 ввод/2 вывода
Способ монтажа DIN-рейка (с ?-профилем) 35 мм
Цвет Серый
Номин. (расчетное) напряжение, В 800
Длина, мм 56
Рабочая температура, °C -40…80
Ширина/размер ячейки, мм 4.2
Требуется торцевая пластина Да
Тип держателя предохранителя Винтовой (-ое)
Количество уровней 1
Тип питания для индикации дефекта AC/DC (перемен./постоян.)
Направление кодирования Горизонтальн. и вертикальн.
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2 0.2…4
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм2 0.5…1.5
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм2 0.2…2.5
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2 0.2…1.5
Номин. ток In, А 24
Класс негорючести изоляц. материала согл. UL94 V0
Тип электрич. соединения 1 Разъемное (штепсельное) соединение
Тип электрич. соединения 2 Разъемное (штепсельное) соединение
Материал изоляции корпуса Прочее
Позиция соединения Сверху
Высота (на мин. возможной высоте установки), мм 43
