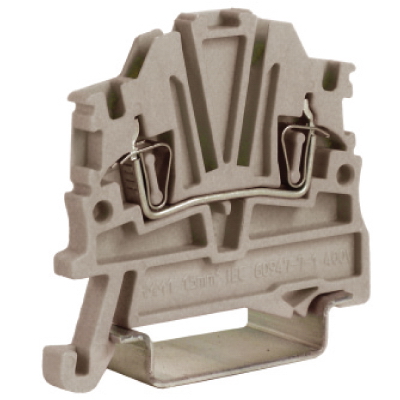

HMM.1GR, проходной зажим 1,5 кв.мм серый

Код: ZHM400GR
HMM.1GR, проходной зажим 1,5 кв.мм серый
HMM.1GR, проходной зажим 1,5 кв.мм серый
Цвет Серый
Материал корпуса Полиамид
Высота, мм 43
Ширина, мм 45
Толщина, мм 4,2
Температура монтажа, °С -40...+80
Максмальное суммарное сечение, мм2 2,5
Температура эксплуатации, °С -40 - +80
Напряжение пробоя, В 8000
Способ монтажа DIN-рейка (с ?-профилем) 35 мм
Цвет Серый
Номин. (расчетное) напряжение, В 500
Длина, мм 45
Рабочая температура, °C -40…80
Ширина/размер ячейки, мм 4.2
Требуется торцевая пластина Да
Тип держателя предохранителя Винтовой (-ое)
Количество уровней 1
Тип питания для индикации дефекта AC/DC (перемен./постоян.)
Направление кодирования Горизонтальн. и вертикальн.
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 0.2…2.5
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² 0.5…0.75
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² 0.2…1.5
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 0.2…0.75
Номин. ток In, А 17.5
Класс негорючести изоляц. материала согл. UL94 V0
Тип электрич. соединения 1 Разъемное (штепсельное) соединение
Тип электрич. соединения 2 Разъемное (штепсельное) соединение
Материал изоляции корпуса Прочее
Позиция соединения Сверху
Высота (на мин. возможной высоте установки), мм 43
Аксессуары
HMT.1/PTGR, торцевой изолятор серый для НММ.1
HMT.1/PTGR, торцевой изолятор серый для НММ.1
Код: ZHM401GR
PTC/1/00, перемычка L = 250 MM.
PTC/1/00, перемычка L = 250 MM.
Код: ZPTC0100
PTC/1/02, 2 полюсная перемычка
PTC/1/02, 2 полюсная перемычка
Код: ZPTC0102
PTC/1/03, 3 полюсная перемычка
PTC/1/03, 3 полюсная перемычка
Код: ZPTC0103
PTC/1/05, 5 полюсная перемычка
PTC/1/05, 5 полюсная перемычка
Код: ZPTC0105
PTC/1/10, 10 полюсная перемычка
PTC/1/10, 10 полюсная перемычка
Код: ZPTC0110
PTC/SP, полоса маркировочная
PTC/SP, полоса маркировочная
Код: ZPTC0990
DFM/500, цветной разделитель/изолятор
DFM/500, цветной разделитель/изолятор
Код: ZDF500
SDH/4, держатель тестовой розетки
SDH/4, держатель тестовой розетки
Код: ZDH004
DFH/1/ROSSO, цветной разделитель/изолятор
DFH/1/ROSSO, цветной разделитель/изолятор
Код: ZDH01R
SDH/4 торцевой изолятор
SDH/4 торцевой изолятор
Код: ZDH401
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Код: 02135
Монтажная отвертка для зажимов
Монтажная отвертка для зажимов
Код: ZCCH02
