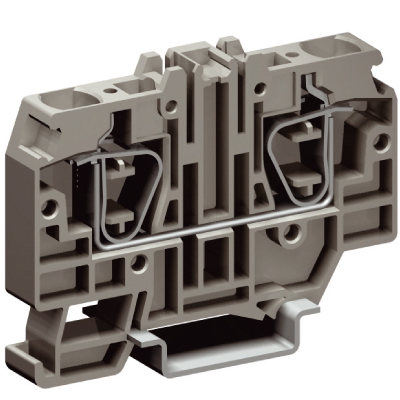

HMM.10/GR(Ex), проходной зажим серый 10 кв.мм

Код: ZHM330GR-RET
HMM.10/GR(Ex), проходной зажим серый 10 кв.мм
HMM.10/GR(Ex), проходной зажим серый 10 кв.мм
Способ монтажа DIN-рейка (с ?-профилем) 35 мм
Цвет Серый
Номин. (расчетное) напряжение, В 800
Длина, мм 71
Рабочая температура, °C -40…80
Ширина/размер ячейки, мм 10
Требуется торцевая пластина Да
Тип держателя предохранителя Винтовой (-ое)
Количество уровней 1
Тип питания для индикации дефекта AC/DC (перемен./постоян.)
Направление кодирования Горизонтальн. и вертикальн.
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2 1.5…16
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм2 1.5…6
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм2 1.5…10
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2 1.5…4
Номин. ток In, А 57
Класс негорючести изоляц. материала согл. UL94 V0
Тип электрич. соединения 1 Разъемное (штепсельное) соединение
Тип электрич. соединения 2 Разъемное (штепсельное) соединение
Материал изоляции корпуса Прочее
Позиция соединения Сверху
Высота (на мин. возможной высоте установки), мм 53
