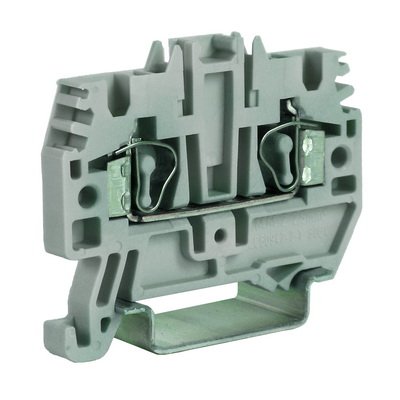

HMM.6GR(Ex), проходной зажим серый 6 кв.мм

Код: ZHM320GR
HMM.6GR(Ex), проходной зажим серый 6 кв.мм
HMM.6GR(Ex), проходной зажим серый 6 кв.мм
Температура монтажа, °С -40...+80
Температура эксплуатации, °С -40 - +80
Способ монтажа DIN-рейка (с ?-профилем) 35 мм
Цвет Серый
Номин. (расчетное) напряжение, В 800
Длина, мм 62
Рабочая температура, °C -40…80
Ширина/размер ячейки, мм 8.2
Требуется торцевая пластина Да
Тип держателя предохранителя Винтовой (-ое)
Количество уровней 1
Тип питания для индикации дефекта AC/DC (перемен./постоян.)
Направление кодирования Горизонтальн. и вертикальн.
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 0.2…10
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² 0.5…4
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² 0.2…6
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 0.2…2.5
Номин. ток In, А 41
Класс негорючести изоляц. материала согл. UL94 V0
Тип электрич. соединения 1 Разъемное (штепсельное) соединение
Тип электрич. соединения 2 Разъемное (штепсельное) соединение
Материал изоляции корпуса Прочее
Позиция соединения Сверху
Высота (на мин. возможной высоте установки), мм 44
Аксессуары
HMT.6/PTGR, торцевой изолятор серый для НММ.6
HMT.6/PTGR, торцевой изолятор серый для НММ.6
Код: ZHM321GR
PTC/8/00, перемычка L = 250 MM.
PTC/8/00, перемычка L = 250 MM.
Код: ZPTC0800
PTC/8/02, 2 полюсная перемычка
PTC/8/02, 2 полюсная перемычка
Код: ZPTC0802
PTC/8/03, 3 полюсная перемычка
PTC/8/03, 3 полюсная перемычка
Код: ZPTC0803
PTC/8/05, 5 полюсная перемычка
PTC/8/05, 5 полюсная перемычка
Код: ZPTC0805
PTC/8/10, 10 полюсная перемычка
PTC/8/10, 10 полюсная перемычка
Код: ZPTC0810
PTC/SP, полоса маркировочная
PTC/SP, полоса маркировочная
Код: ZPTC0990
SDD/1, вилка тестовая
SDD/1, вилка тестовая
Код: ZDD001
DFH/1/ROSSO, цветной разделитель/изолятор
DFH/1/ROSSO, цветной разделитель/изолятор
Код: ZDH01R
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Код: 02135
Монтажная отвертка для зажимов
Монтажная отвертка для зажимов
Код: ZCCH02
