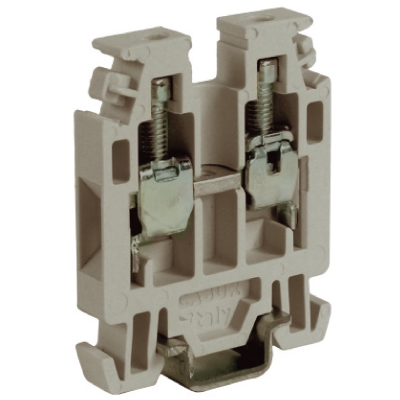

RN.2/4GR(Ex), проходной зажим 2,5 кв.мм серый

Код: ZRN500GR

Температура монтажа, °С	-40...+80
Максмальное суммарное сечение, мм2	4
Температура эксплуатации, °С	-40 - +80
Напряжение пробоя, В	6000

Способ монтажа	DIN-рейка (с ?-профилем) 15 мм
Цвет	Серый
Номин. (расчетное) напряжение, В	500
Длина, мм	27
Рабочая температура, °C	-40…80
Ширина/размер ячейки, мм	5
Требуется торцевая пластина	Да
Тип держателя предохранителя	Винтовой (-ое)
Количество уровней	1
Тип питания для индикации дефекта	AC/DC (перемен./постоян.)
Направление кодирования	Горизонтальн. и вертикальн.

Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2	0.2…4
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм2	0.5…1.5
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм2	0.2…2.5
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2	0.2…1.5
Номин. ток In, А	24
Класс негорючести изоляц. материала согл. UL94	V0
Тип электрич. соединения 1	Разъемное (штепсельное) соединение
Тип электрич. соединения 2	Разъемное (штепсельное) соединение
Материал изоляции корпуса	Прочее
Позиция соединения	Сверху
Высота (на мин. возможной высоте установки), мм	32
