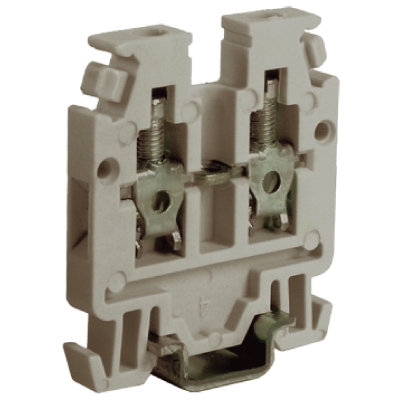

RN.1/2,5(Ex)i, проходной зажим 1,5 кв.мм синий

Код: ZRN400

Температура монтажа, °С	-40...+80
Максмальное суммарное сечение, мм2	2,5
Температура эксплуатации, °С	-40 - +80
Напряжение пробоя, В	6000

Способ монтажа	DIN-рейка (с ?-профилем) 15 мм
Цвет	Синий
Номин. (расчетное) напряжение, В	500
Длина, мм	27
Рабочая температура, °C	-40…80
Ширина/размер ячейки, мм	4.2
Требуется торцевая пластина	Да
Тип держателя предохранителя	Винтовой (-ое)
Количество уровней	1
Тип питания для индикации дефекта	AC/DC (перемен./постоян.)
Направление кодирования	Горизонтальн. и вертикальн.

Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2	0.2…2.5
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм2	0.2…0.75
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм2	0.2…1.5
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2	0.2…0.75
Номин. ток In, А	17.5
Класс негорючести изоляц. материала согл. UL94	V0
Тип электрич. соединения 1	Разъемное (штепсельное) соединение
Тип электрич. соединения 2	Разъемное (штепсельное) соединение
Материал изоляции корпуса	Прочее
Позиция соединения	Сверху
Высота (на мин. возможной высоте установки), мм	32

PRP/6, защитная крышка для перемычек

Код: ZPRP06

SDD/1, вилка тестовая

Код: ZDD001

DFP/2/ROSSO, цветной разделитель/изолятор

Код: ZDFP2R

Дин-рейка перфорированная OMEGA 2F, 15х5,5мм.

Код: 02130

RFN/PT(Ex)i, торцевой изолятор для RN.1/2,5

Код: ZRF201

PM11/10, 10 полюсная собранная перемычка

Код: ZPM110

PM11/2, 2-х полюсная собранная перемычка

Код: ZPM112

PM11/3, 3-х полюсная собранная перемычка

Код: ZPM113

PM11/5, 5-и полюсная собранная перемычка

Код: ZPM115

PMP/16, многополюсная перемычка

Код: ZPMP16

PSD/K, тестовая розетка

Код: ZPD011

Монтажная отвертка для зажимов

Код: ZCCH02

Серия	Название	DWG	STEP	Eplan
"Quadro" - клеммные зажимы	RN.1/2,5(Ex)i, проходной зажим 1,5 кв.мм синий	ZIP 76.18 kB	ZIP 39.16 kB
"Quadro" - клеммные зажимы	Система "Quadro"			RAR 27.23 MB
"Quadro" - клеммные зажимы	Система "Quadro" - клеммные зажимы		XLS 300.00 kB
"Quadro" - клеммные зажимы	RN.1/2,5(Ex)i, проходной зажим 1,5 кв.мм синий		RAR 28.68 kB

Название	Документ
Quadro Клеммные зажимы - Отказное письмо на крепежные изделия	PDF 4.63 MB
Quadro Клеммные зажимы - Отказное письмо на соединители медные	PDF 4.60 MB
«Quadro» Отказное письмо на аксессуары для зажимов	PDF 3.10 MB
Quadro Клеммные зажимы - Сертификат соответствия на клеммные зажимы Cabur	PDF 4.74 MB
«Quadro» - Клеммные зажимы - Сертификат соответствия на клеммные зажимы	PDF 559.21 kB
Quadro Клеммные зажимы - Сертификат соответствия ТР ТС 004/2011 на клеммные зажимы Cabur (серии CBS, CBF, DBC)	PDF 1.12 MB
«Quadro» Сертификат соответствия на клеммные зажимы Cabur	PDF 4.00 MB
