Фланец соединительный FR 50/50

Код: 37410

Задать вопрос

В систему листовых лотков "S5 Combitech" входят не только перфорированные и неперфорированные лотки, но и специальные аксессуары, обеспечивающие простоту монтажа и безопасность кабельной трассы.

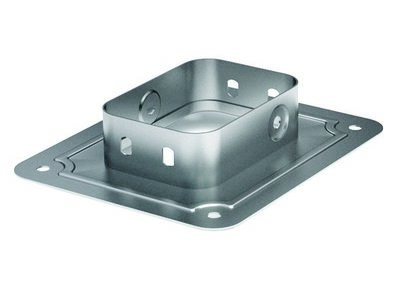

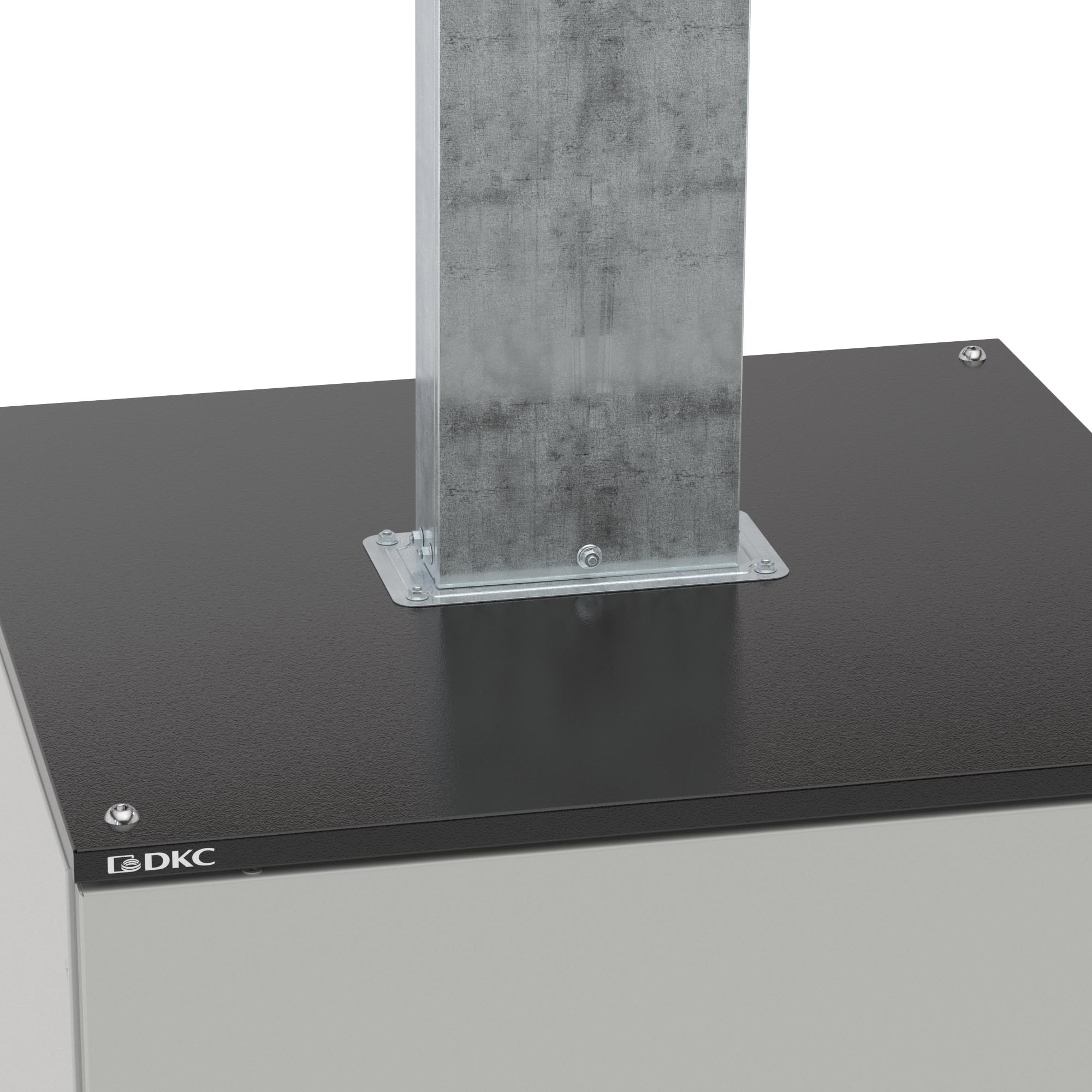

Соединительный фланец FR устанавливается в местах ввода кабельной трассы в оборудование или стену, создавая дополнительную защиту для мест соединения. Исполнение фланца – "сталь, оцинкованная по методу Сендзимира", аксессуар применяется с лотком шириной 50 мм и высотой 50 мм.

Подробнее

Цвет	Светло-серый
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее
Материал	Сталь
Ширина кабельного лотка , мм	50

Высота кабельного лотка , мм	50
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Материал	Сталь, оцинкованная по методу Сендзимира
Высота, мм	50

Ширина, мм	50
Толщина листовой стали, мм	1

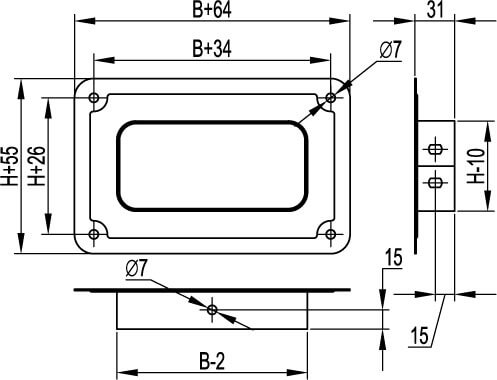

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
