Накладка CGB для лотка осн.50

Код: 37350

Задать вопрос

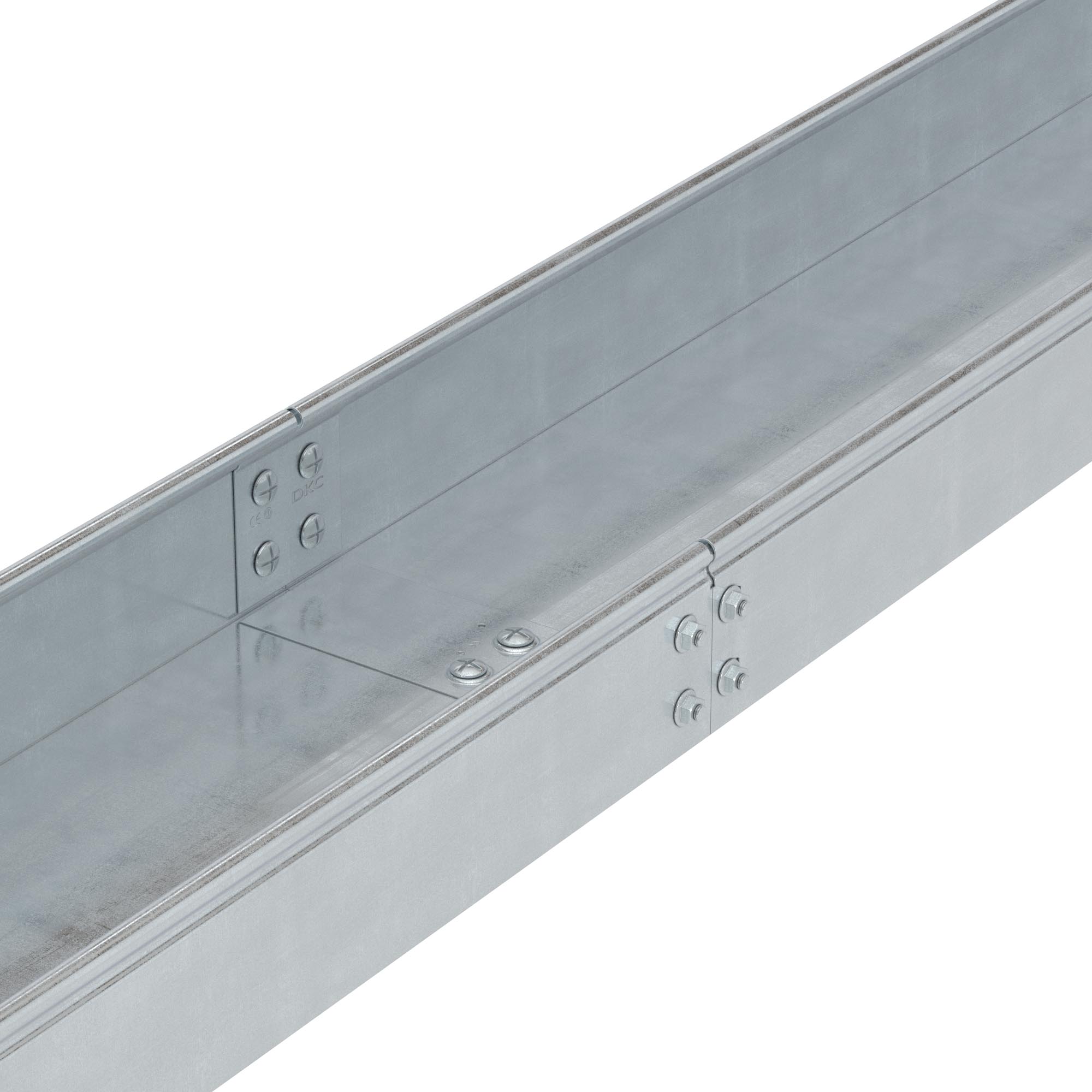

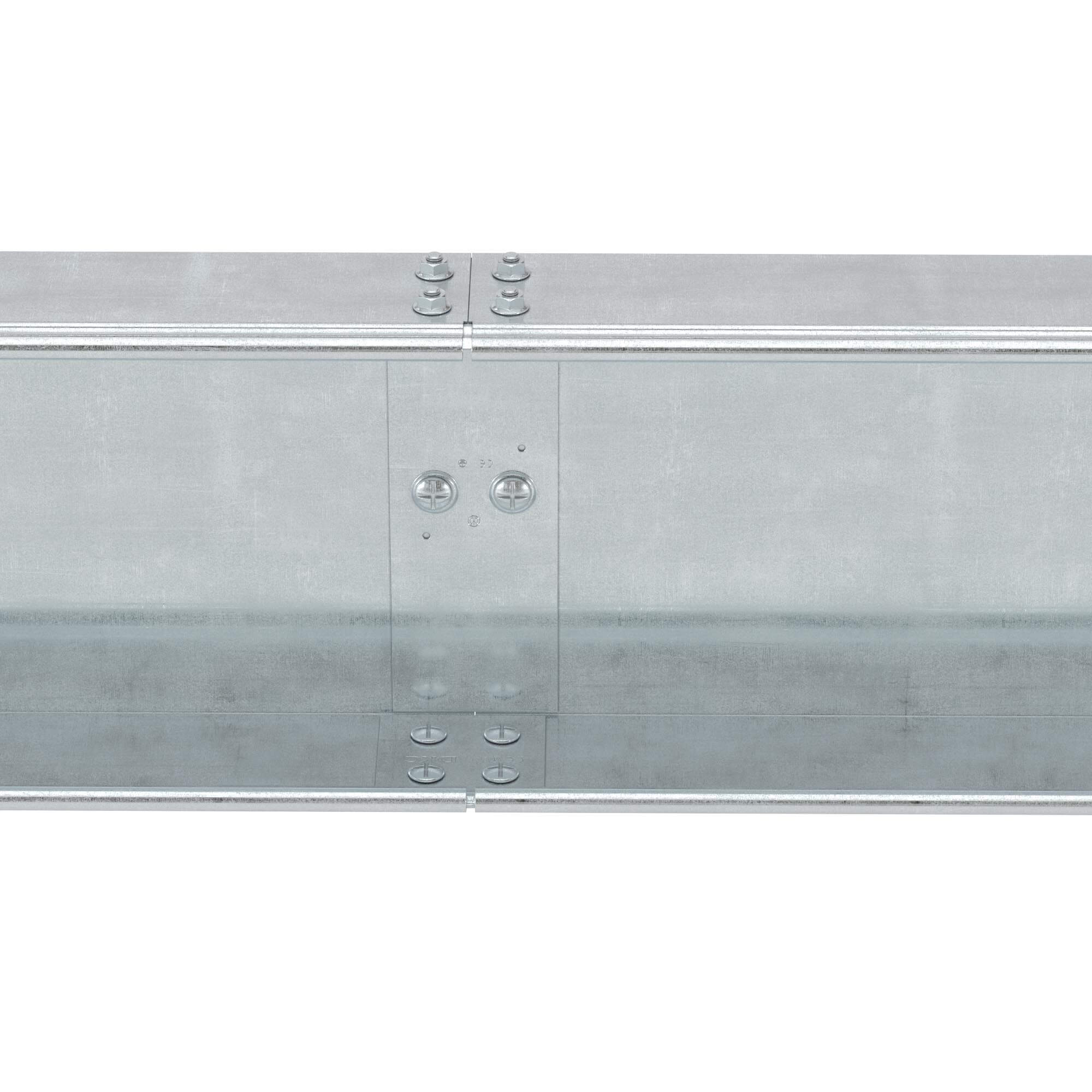

Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. В случае, если лоток был отрезан неровно и при соединении возникает стык, он может быть закрыт соединительной пластиной CGB, которая крепится винтами. Накладка также применяется для дополнительного укрепления мест стыков. Исполнение – "сталь, оцинкованная по методу Сендзимира", применяется с лотками шириной 50 мм.

Подробнее

Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее
Длина, мм	50
Материал	Сталь
Подходит для проволочного лотка	Нет
Подходит для толщины проволоки проволочного лотка, мм	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Нет
Нержавеющая сталь травлёная	Нет

Подходит для лотка высотой, мм	100
Горизонт.-поворотный/шарнирный	Нет
Вертикал.-поворотный/шарнирный	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	50
Цвет	Светло-серый
Модель/исполнение	Соединительная накладка на стык основания лотка
Тип соединения	Винтовой разъем

Материал	Сталь, оцинкованная по методу Сендзимира
Высота, мм	50/80/100

Ширина, мм	50
Толщина листовой стали, мм	1

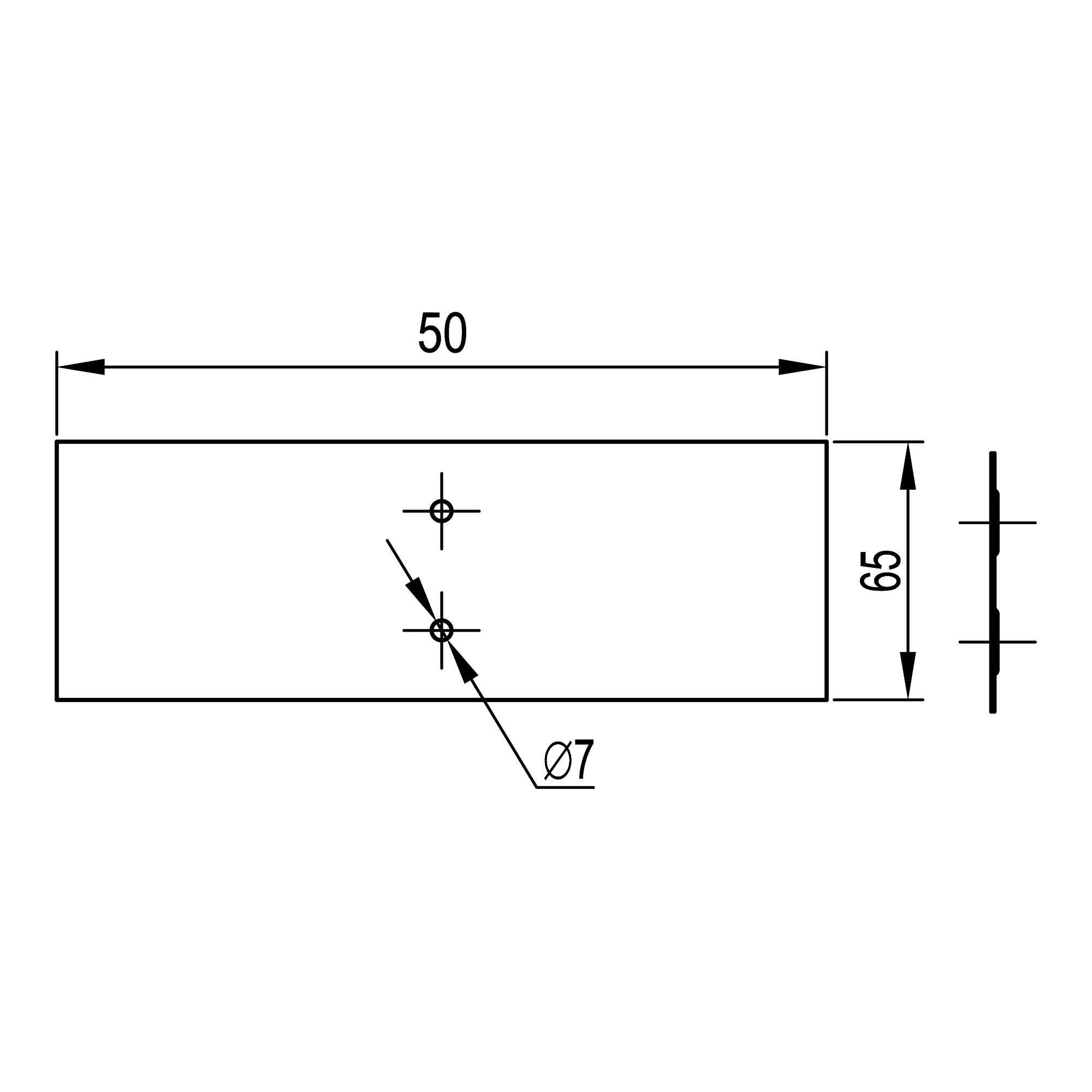

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
