Переходник по высоте Н100-Н50, осн.500 мм

Код: 36553

Задать вопрос

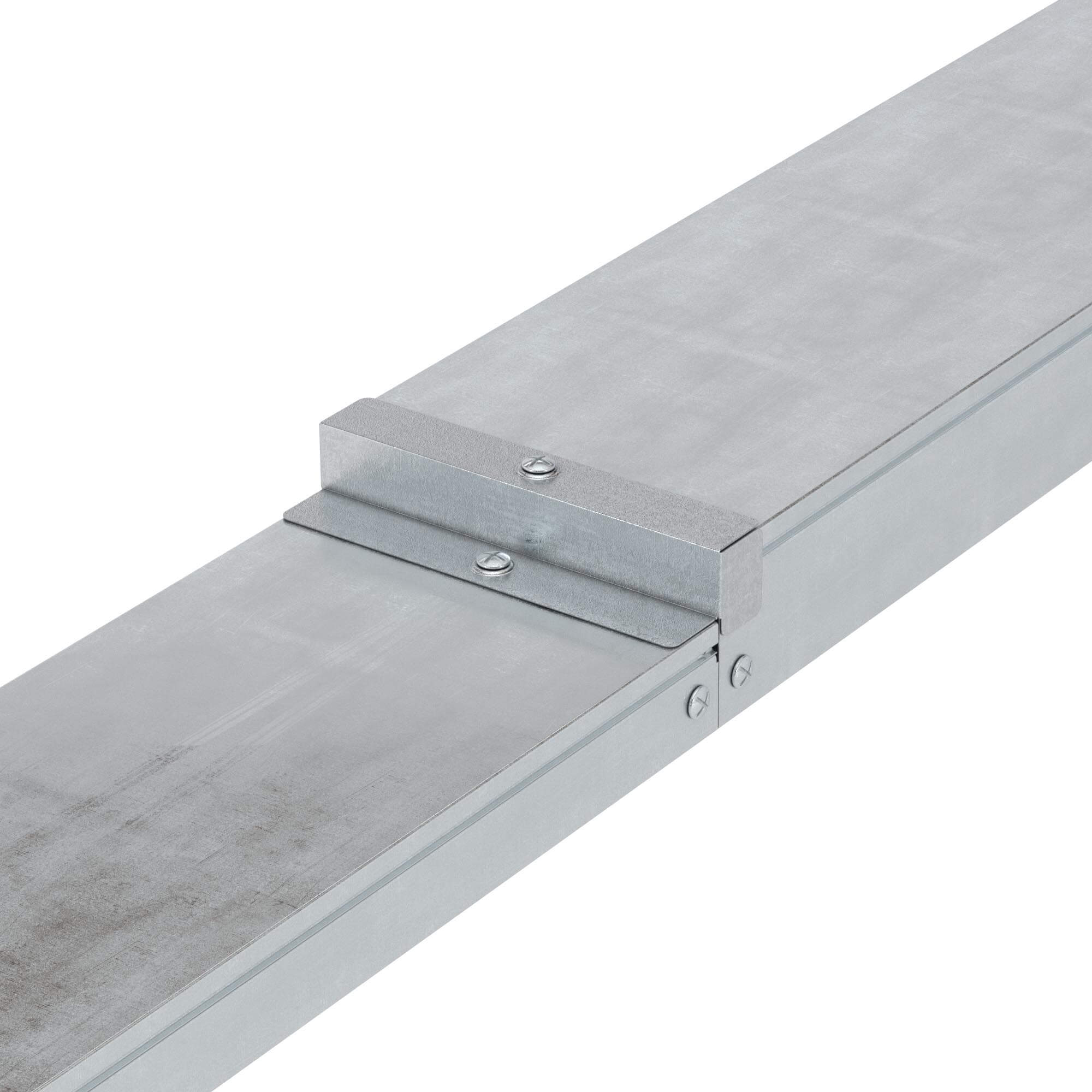

Система листовых лотков "S5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС стремится к тому, чтобы ассортимент продукции компании покрывал все потребности заказчика и позволял устранять любые затруднения, возникающие при монтаже. При применении лотков разной высоты возникает проблема сохранения контура заземления. Решить ее позволяет переходник RB, специально разработанный для того, чтобы сохранять непрерывное заземление при изменении высоты кабельной трассы.
Переходник применяется для лотков с крышкой, переход осуществляется с высоты 100 мм на высоту 50 мм. Ширина лотка – 500 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".

Подробнее

Цвет	Светло-серый
Модель/исполнение	С разъемом/соединителем в комплекте
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Конструктивное исполнение	Симметричная редукция
Вид/марка материала	Прочее
Ширина (большая) , мм	500

Ширина (уменьшения), мм	500
Материал	Сталь
Высота кабельного лотка , мм	100
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Материал	Сталь, оцинкованная по методу Сендзимира
Высота, мм	100/50

Ширина, мм	500
Толщина листовой стали, мм	0,8

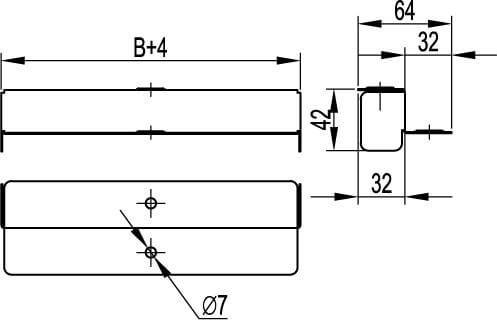

Чертежи
