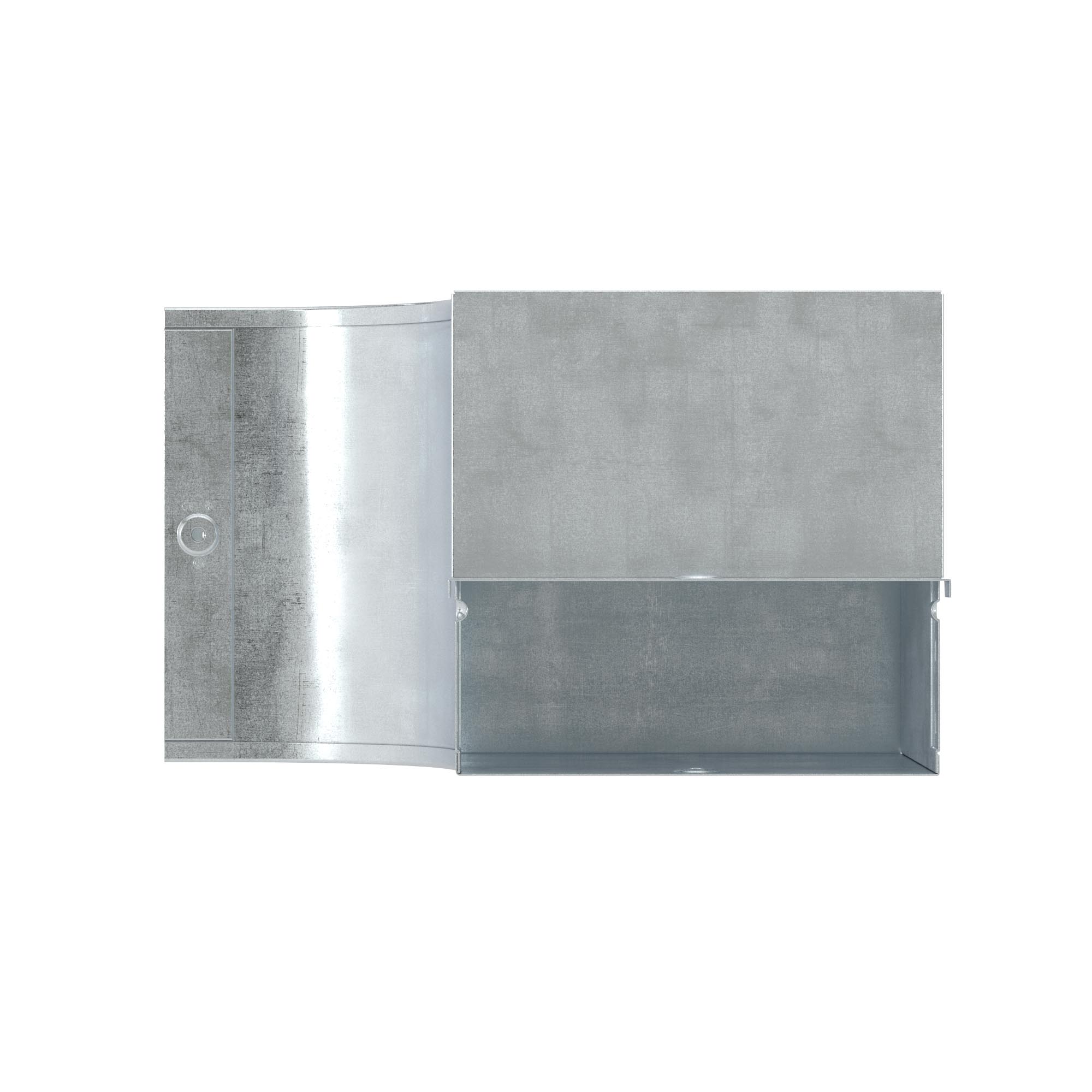

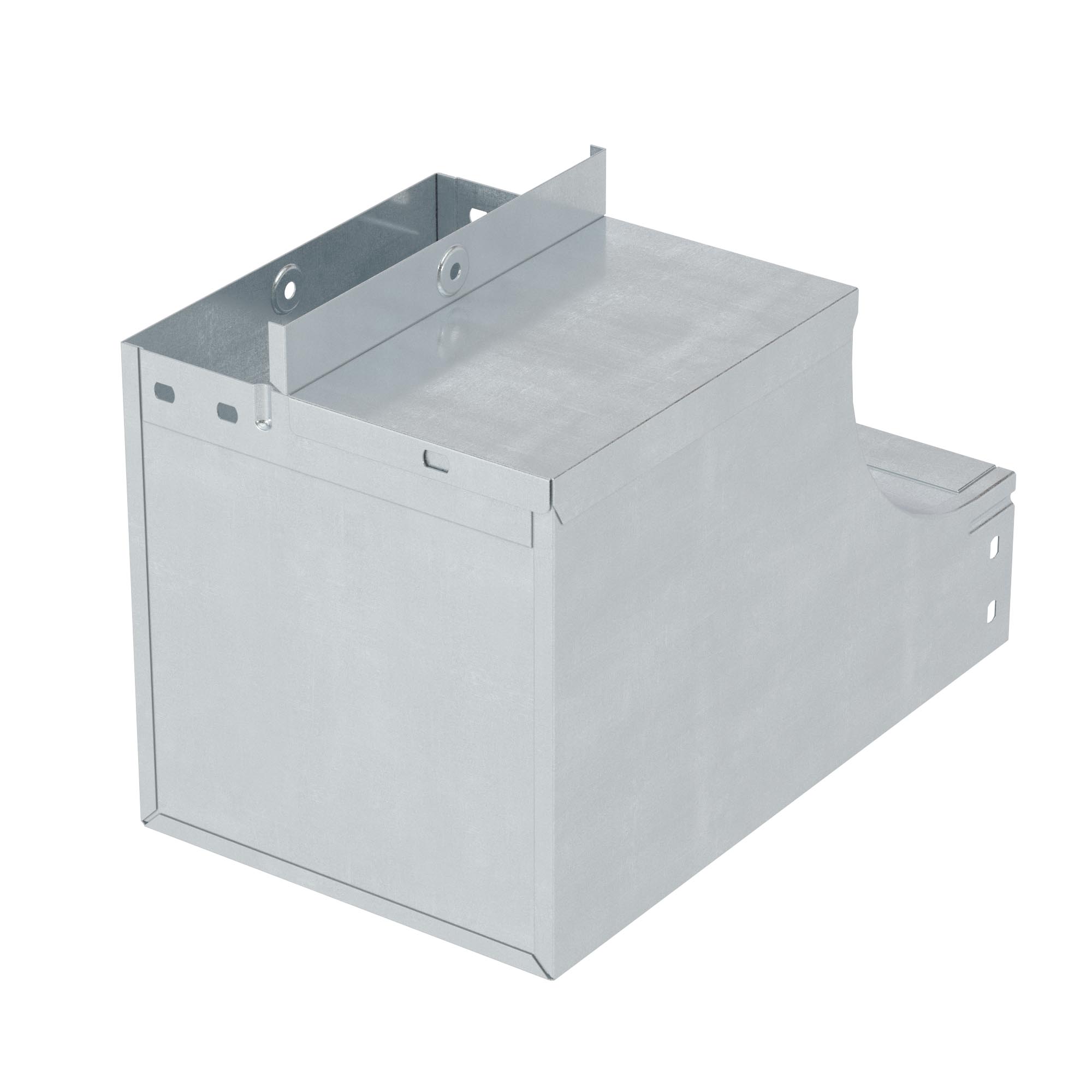

Угол вертикальный внутренний, переходник CSSD 90 осн.500 H50 в комплекте с крепежными элементами и соединительными пластинами, ZL

Код: 37666KZL

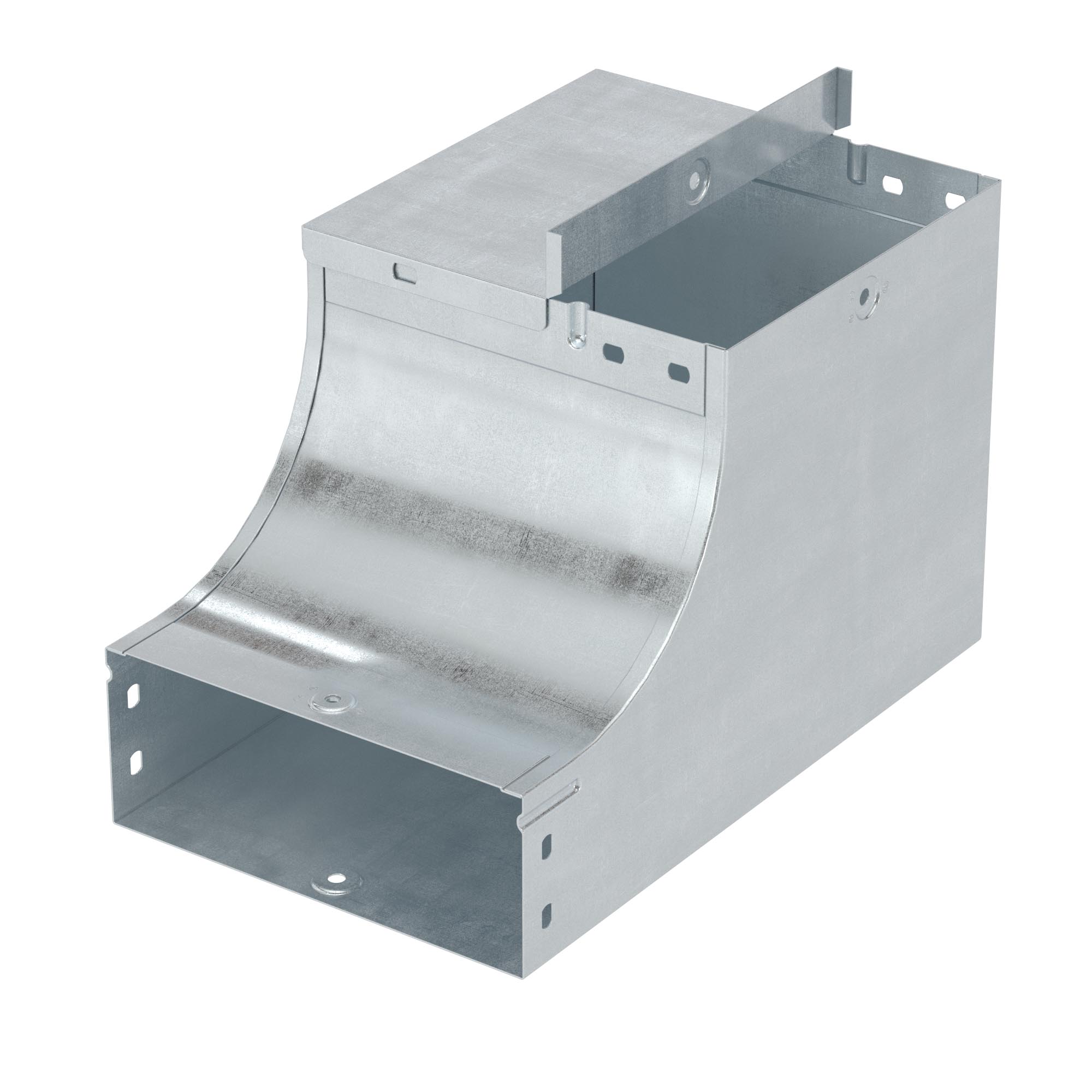

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 500 мм и высотой 50 мм. Внутренний радиус аксессуара - 130 мм. Толщина стали – 1 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 0.8
Отклонение (угол) 90°
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 130
Ширина кабельного лотка , мм 500
Высота кабельного лотка , мм 50
Изменение направления Вертикально восходящий (внутренний)
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

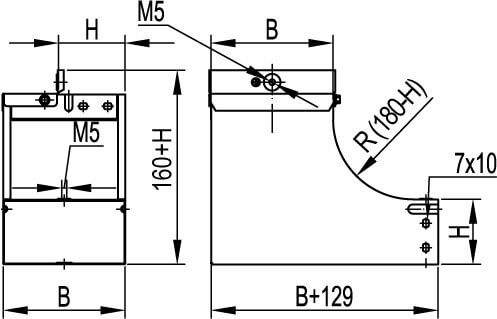

Чертежи
