Угол CDV 90 вертикальный внеш. осн.100 H100 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный
Код:
37472KZL
Код:
37472KZL
-
Выберите файл
для скачивания - Страница из каталога
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

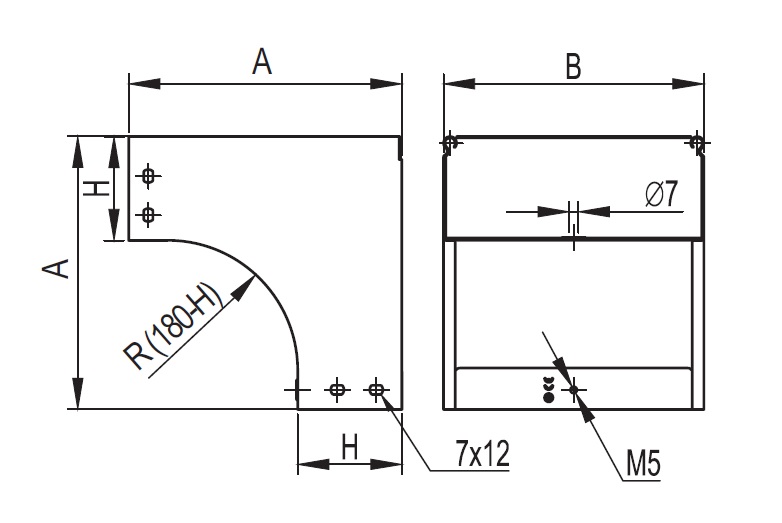

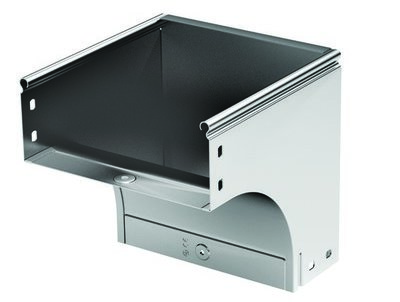

Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол совместим с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Угол совместим с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Цинк-ламельное покрытие |
Толщина материала, мм | 1 |
Отклонение (угол) | 90° |
Перфорированная боковая стенка | Да |
Вид/ марка материала | Сталь |
Материал | Сталь |
Перфорация в основании для монтажа | Да |
Ширина кабельного лотка, мм | 100 |
Высота кабельного лотка, мм | 100 |
Изменение направления | Вертикально ниспадающий (внешний) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
С крышкой | Нет |
Исполнение изгиба | Плавный изгиб |
Тип продукции | Системные аксессуары |
Тип аксессуара | Угол CDV 90 вертикальный внешний |
Высота | 100 мм |
Толщина | 1.0 мм |
Материал | Сталь с цинк-ламельным покрытием |
Ширина | 100 мм |
