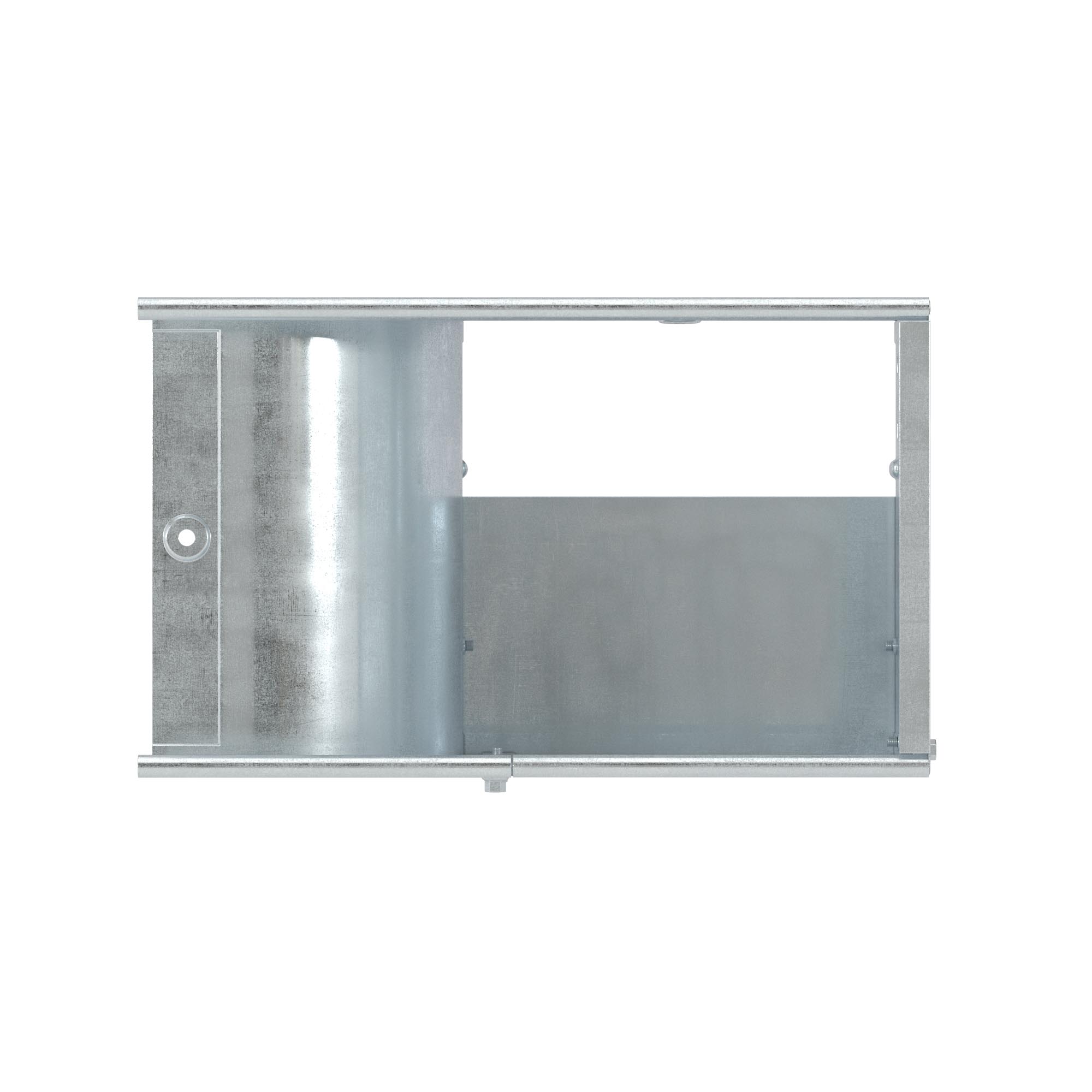

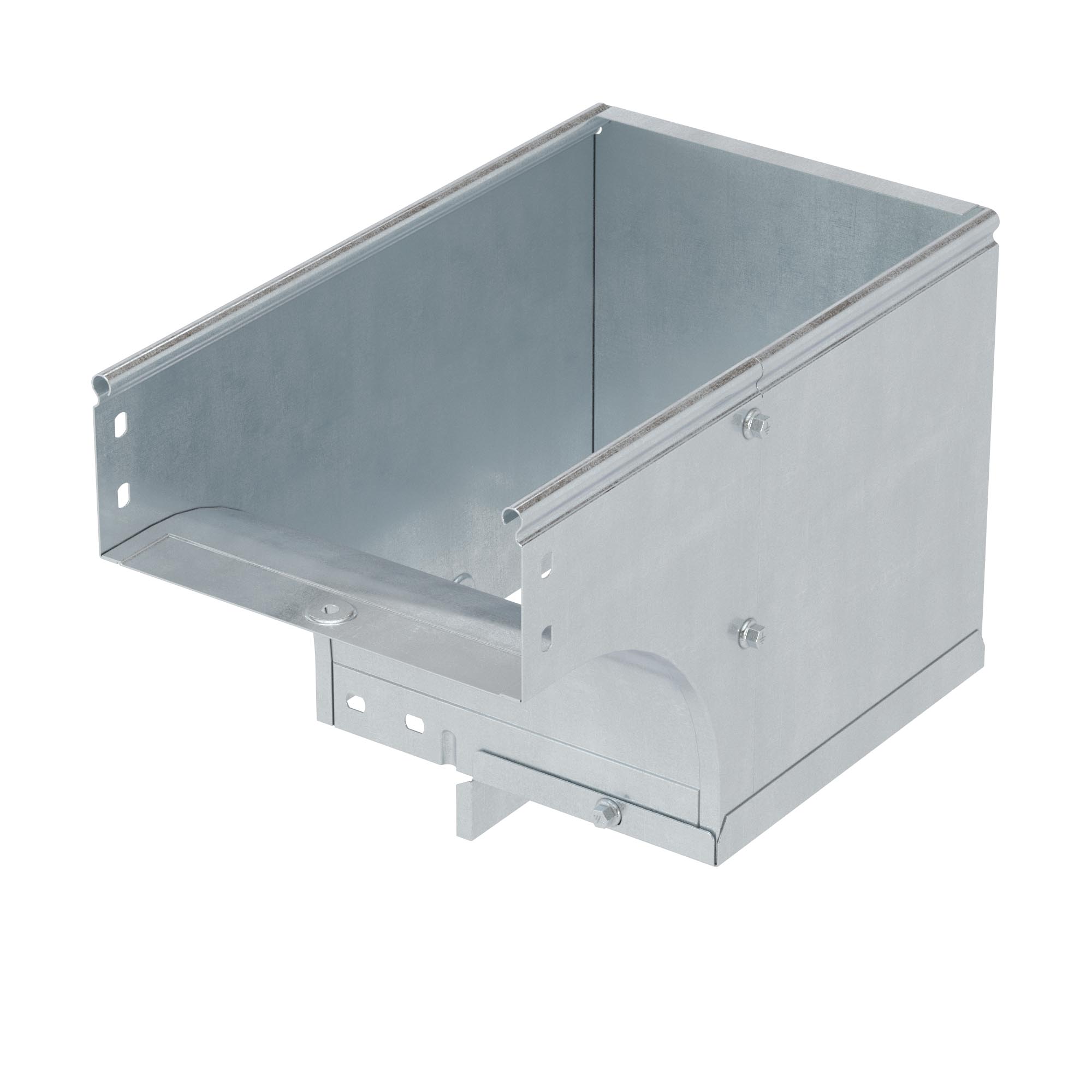

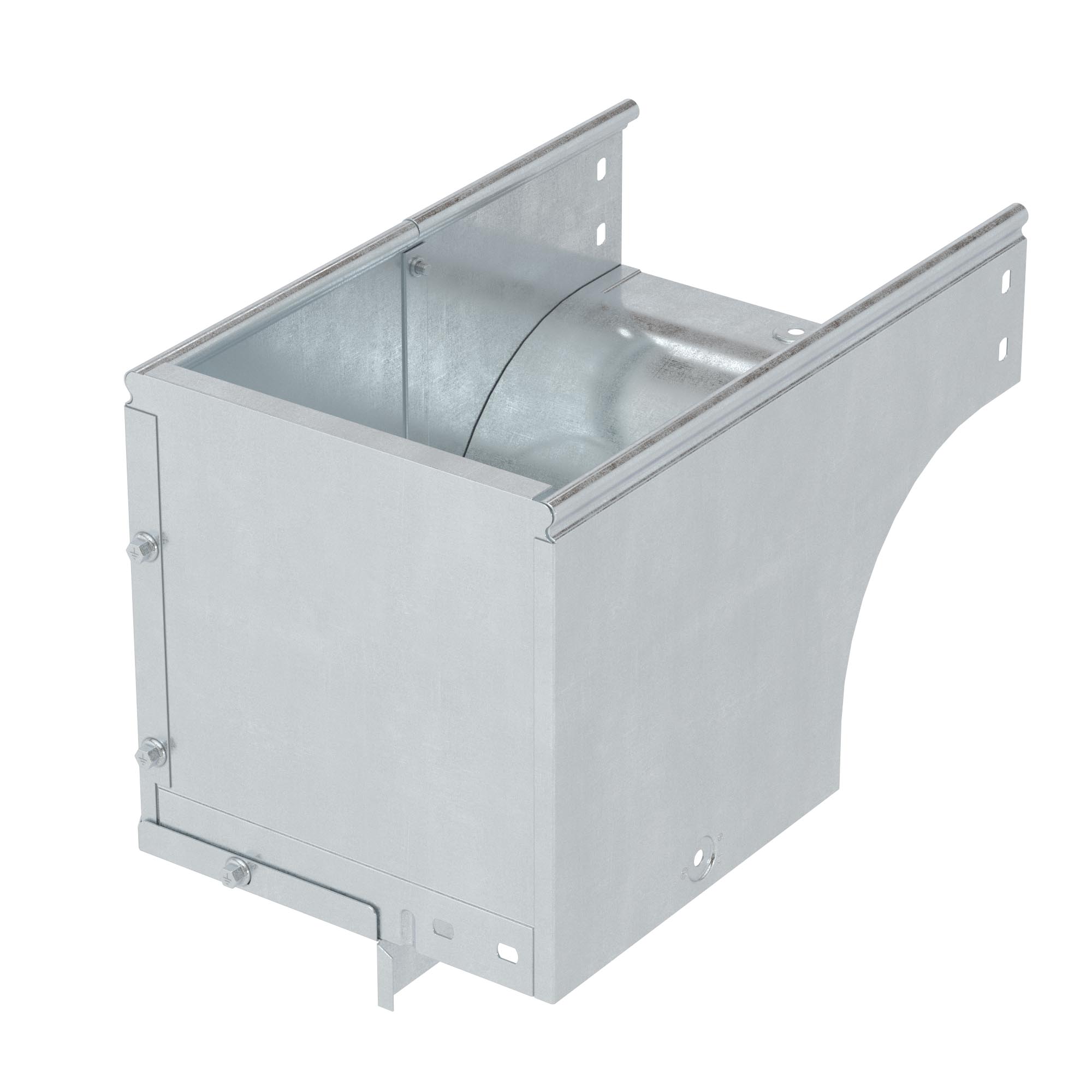

Угол вертикальный внешний CDSS 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами, ZL

Код: 37122KZL
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 80 мм. Толщина стали – 0,8 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 0.8
Отклонение (угол) 90°
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 80
Ширина кабельного лотка , мм 100
Высота кабельного лотка , мм 100
Изменение направления Вертикально ниспадающий (внешний)
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Тип продукции Системные аксессуары
Тип аксессуара Угол вертикальный внутренний, переходник CSSD 90
Ширина 100 мм
Высота 100 мм
Материал Cталь с цинк-ламельным покрытием
Аналоги

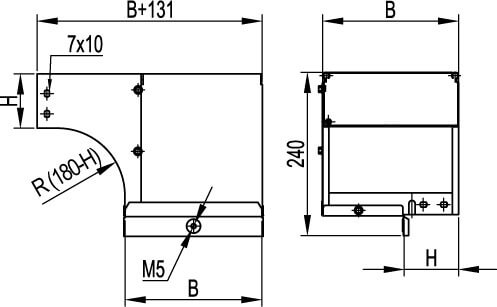

Чертежи
