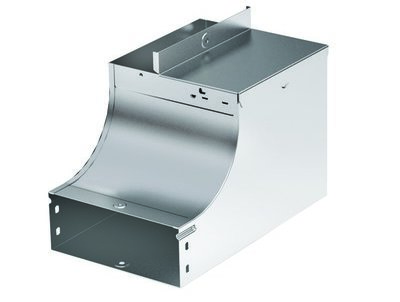

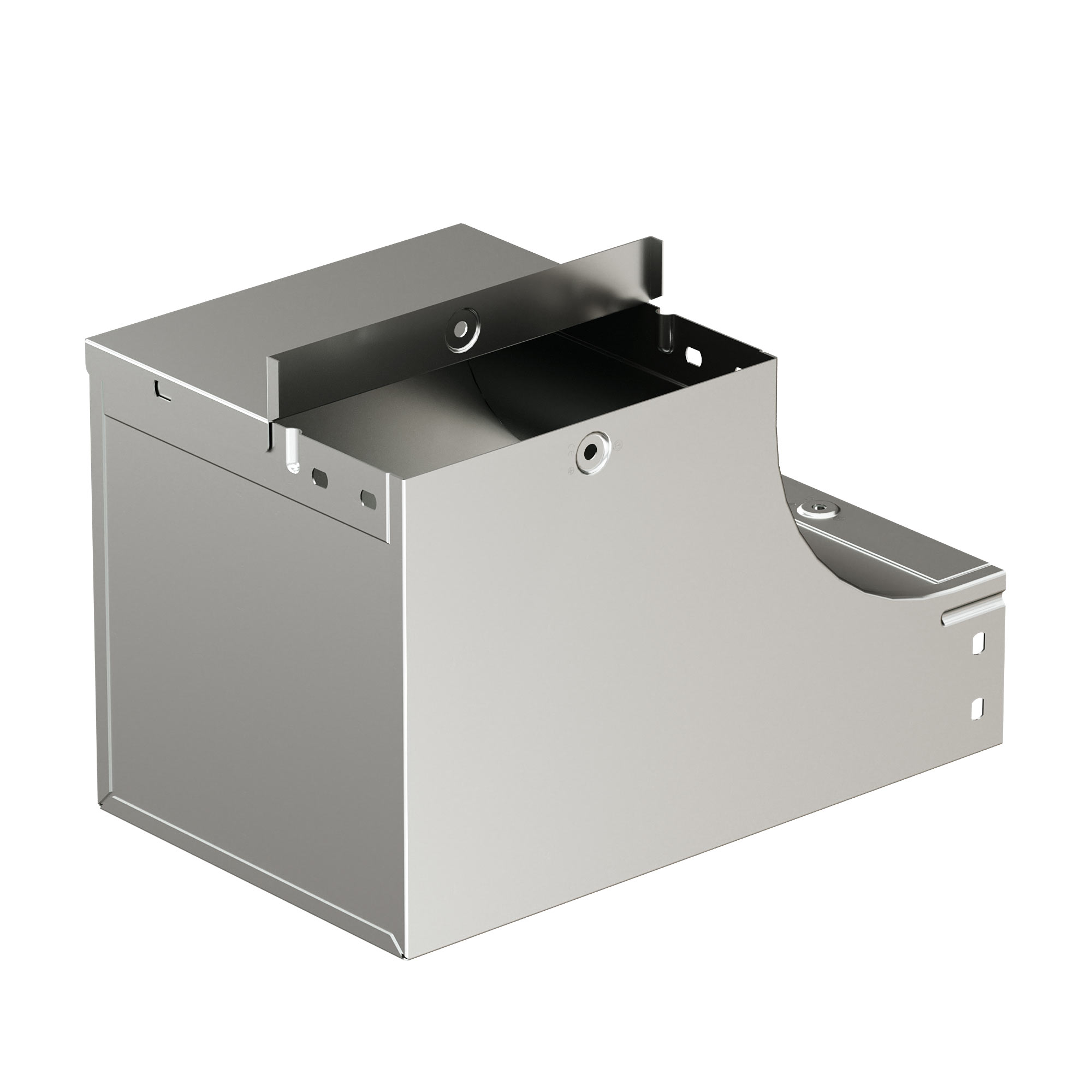

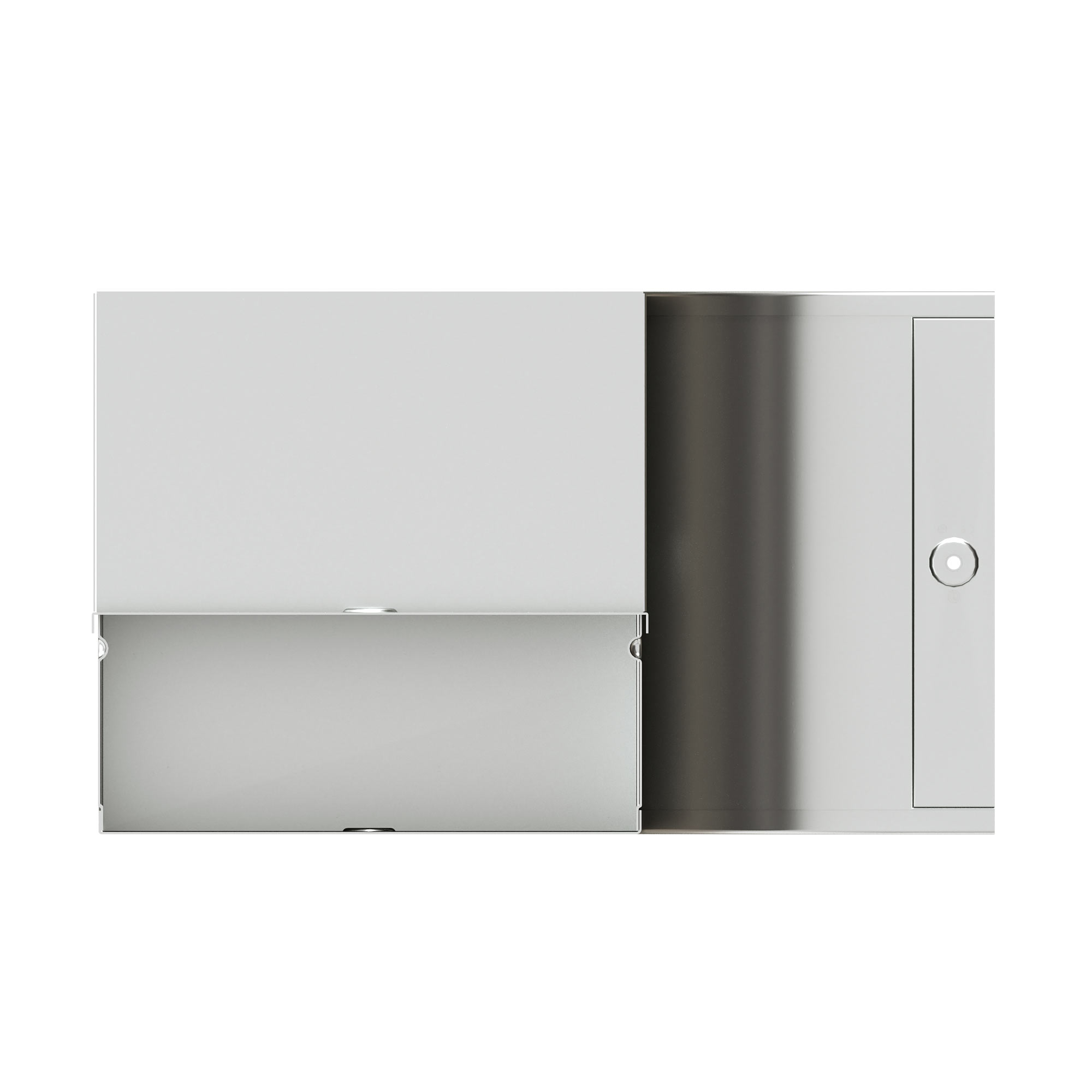

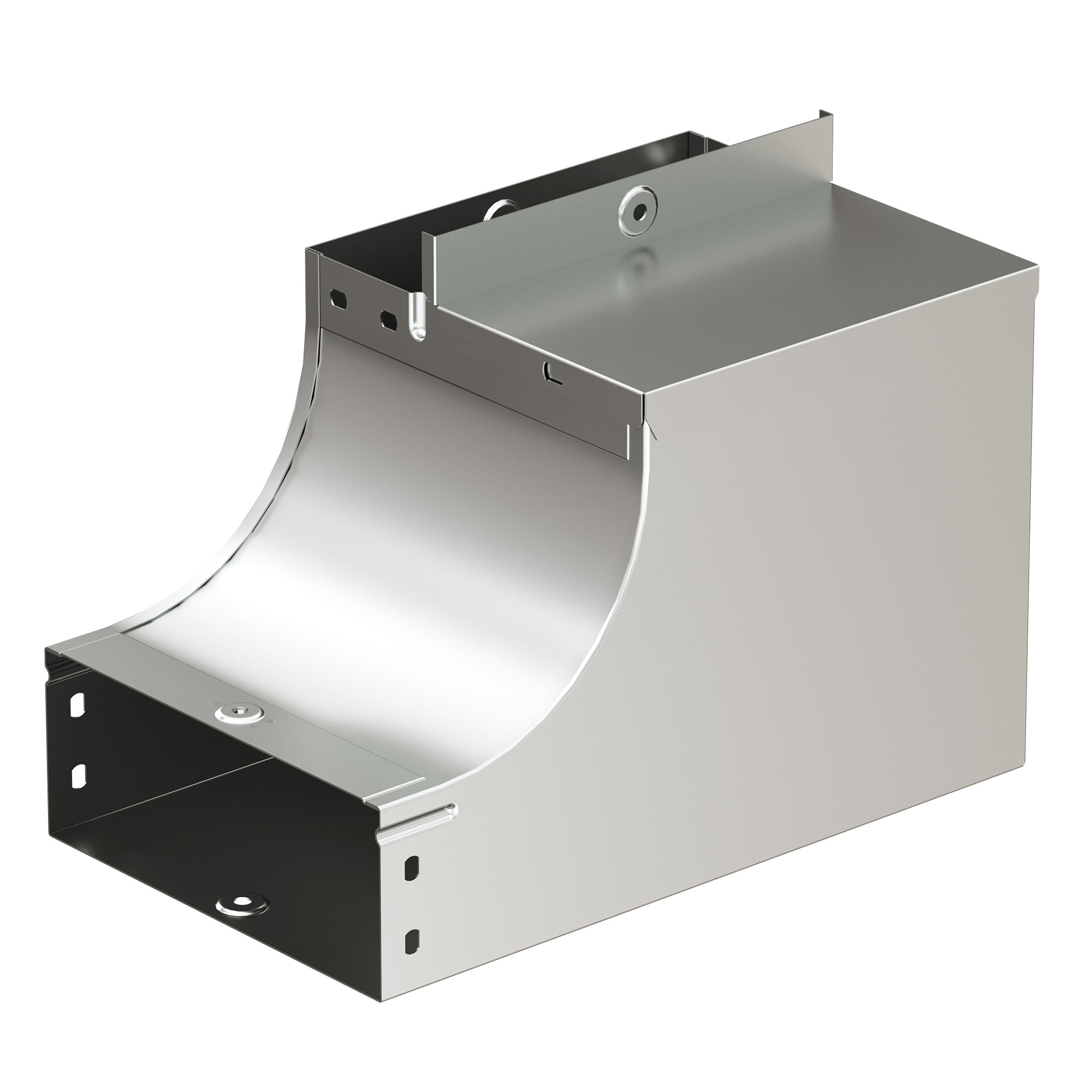

Угол вертикальный внутренний, переходник CSSS 90 осн. 200 H80 в комплекте с крепежными элементами и соединительными пластинами, ZL

Код: 37064KZL
Код: 37064KZL
Выведено из ассортимента . Рекомендуемая замена: 37064KHDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Вес, кг: 2,490
Объем, м3: 0,01584
?
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.

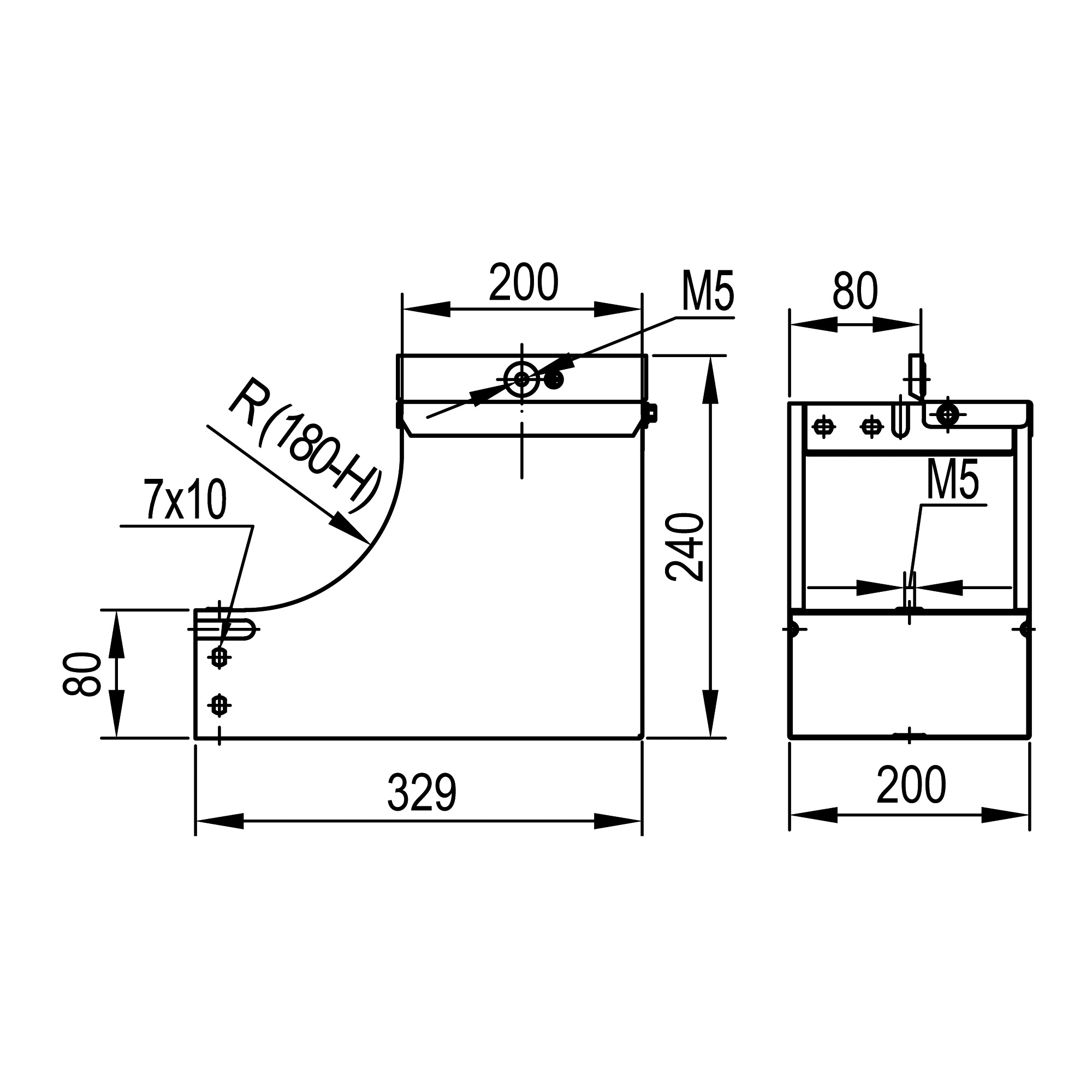

Угол применяется с лотками шириной 200 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 200 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Модель/исполнение С соединит. разъемом в комплекте
Защитное покрытие поверхности Цинк-ламельное покрытие
Толщина материала, мм 0.8
Отклонение (угол) 90°
Перфорированная боковая стенка Да
Вид/ марка материала Сталь
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 100
Ширина кабельного лотка, мм 200
Высота кабельного лотка, мм 80
Изменение направления Вертикально восходящий (внутренний)
Подходит для обеспеч. целостности цепи (огнестойкость) Да
С крышкой Нет
Исполнение изгиба Плавный изгиб
Тип продукции Системные аксессуары
Тип аксессуара Угол вертикальный внутренний, переходник CSSS 90
Ширина 200 мм
Высота 80 мм
Материал Сталь с цинк-ламельным покрытием
