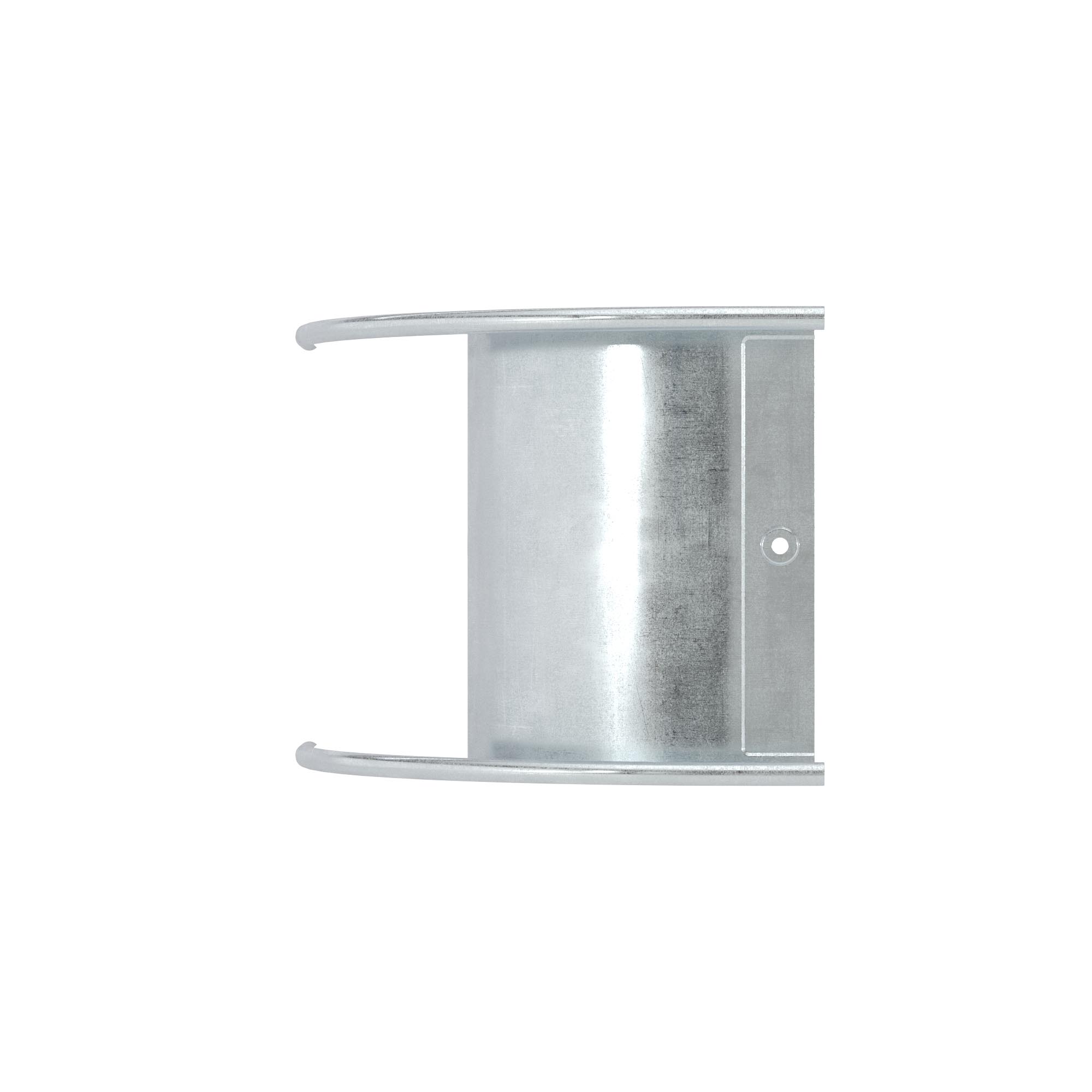

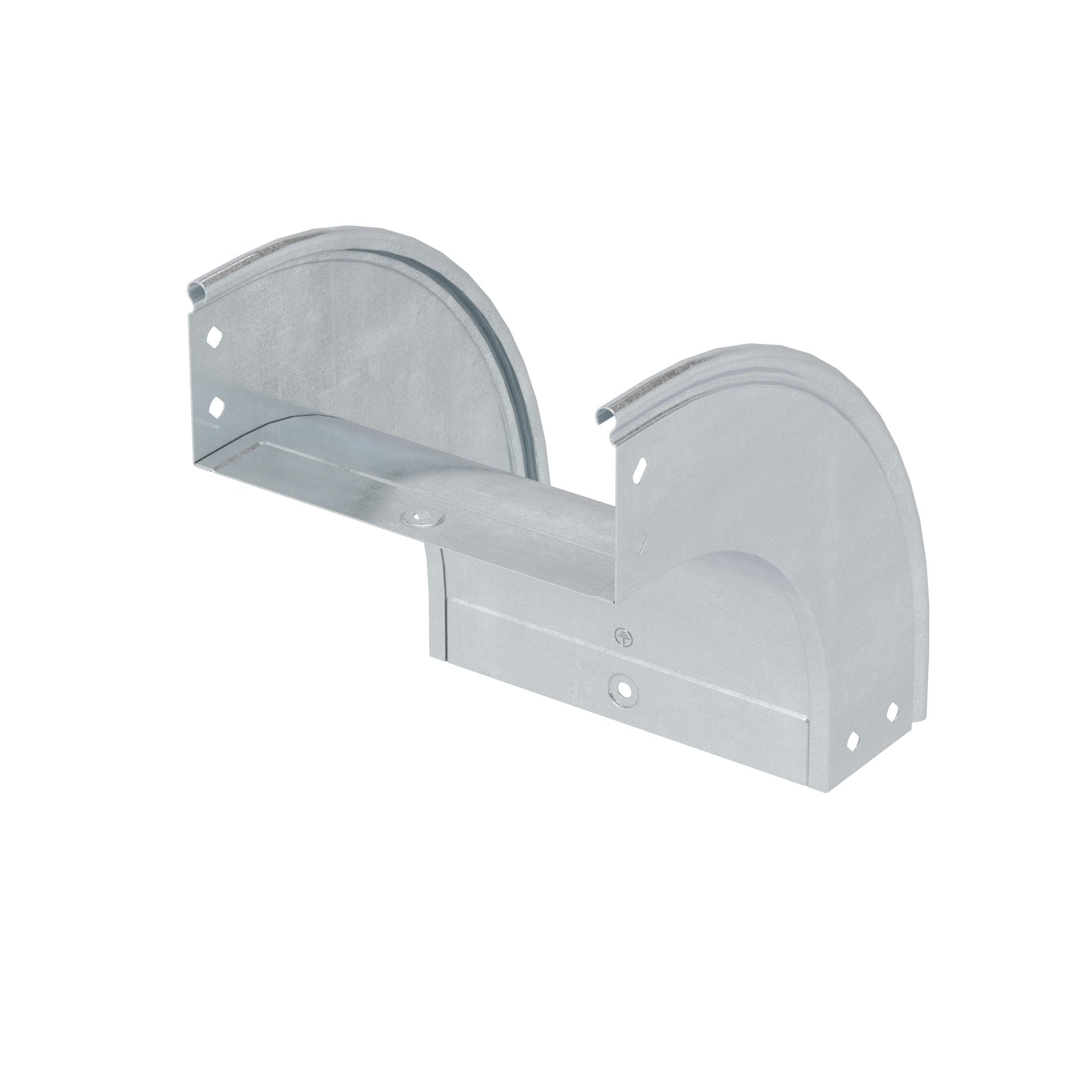

Угол CD 90 вертикальный внеш. 90° 100/80 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный
Код:
36802KZL
Угол CD 90 вертикальный внеш. 90° 100/80 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный
Код:
36802KZL
Вес, кг: | 0,800 |
Объем, м3: |
0,00462
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внешний применяется для того, чтобы развернуть трассу в вертикальной плоскости.
Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 100 мм и высотой 80 мм. Внутренний радиус аксессуара – 190 мм. Толщина стали – 0,8 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 100 мм и высотой 80 мм. Внутренний радиус аксессуара – 190 мм. Толщина стали – 0,8 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Цвет | Светло-серый |
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Цинк-ламельное покрытие |
Толщина материала, мм | 0.8 |
Отклонение (угол) | 90° |
Перфорированная боковая стенка | Да |
Вид/ марка материала | Сталь |
Материал | Сталь |
Перфорация в основании для монтажа | Да |
Ширина кабельного лотка, мм | 100 |
Высота кабельного лотка, мм | 80 |
Изменение направления | Вертикально ниспадающий (внешний) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
С крышкой | Нет |
Исполнение изгиба | Плавный изгиб |
Тип продукции | Системные аксессуары |
Тип аксессуара | Угол вертикальный внешний 90 градусов |
Высота | 80 мм |
Толщина | 0.8 мм |
Материал | Сталь с цинк-ламельным покрытием |
Ширина | 100 мм |
Состав комплектного аксессуара
Сопутствующие товары
Состав системы
Листовые лотки "S5"
3
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36026K
Посмотреть
4
Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400
Код: 38006
5
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36684K
Посмотреть
7
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36161K
Посмотреть
8
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код: 37633K
Посмотреть
9
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37066K
Посмотреть
10
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код: 37012K
Посмотреть
11
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Посмотреть
12
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Код: 37382K
Посмотреть

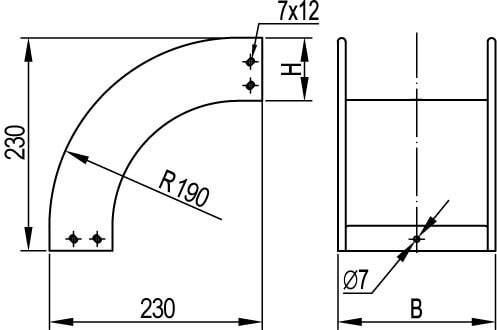

Чертежи
