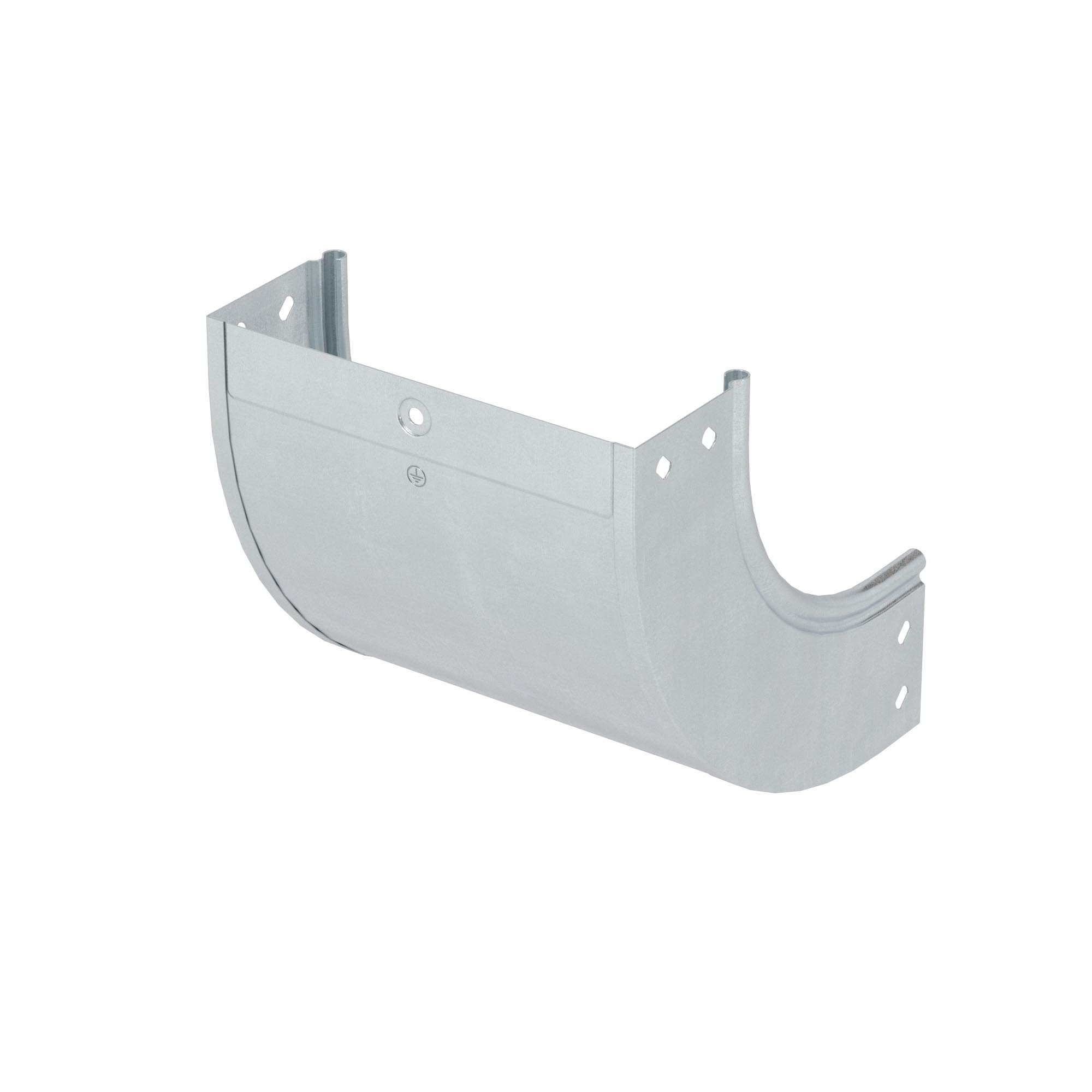

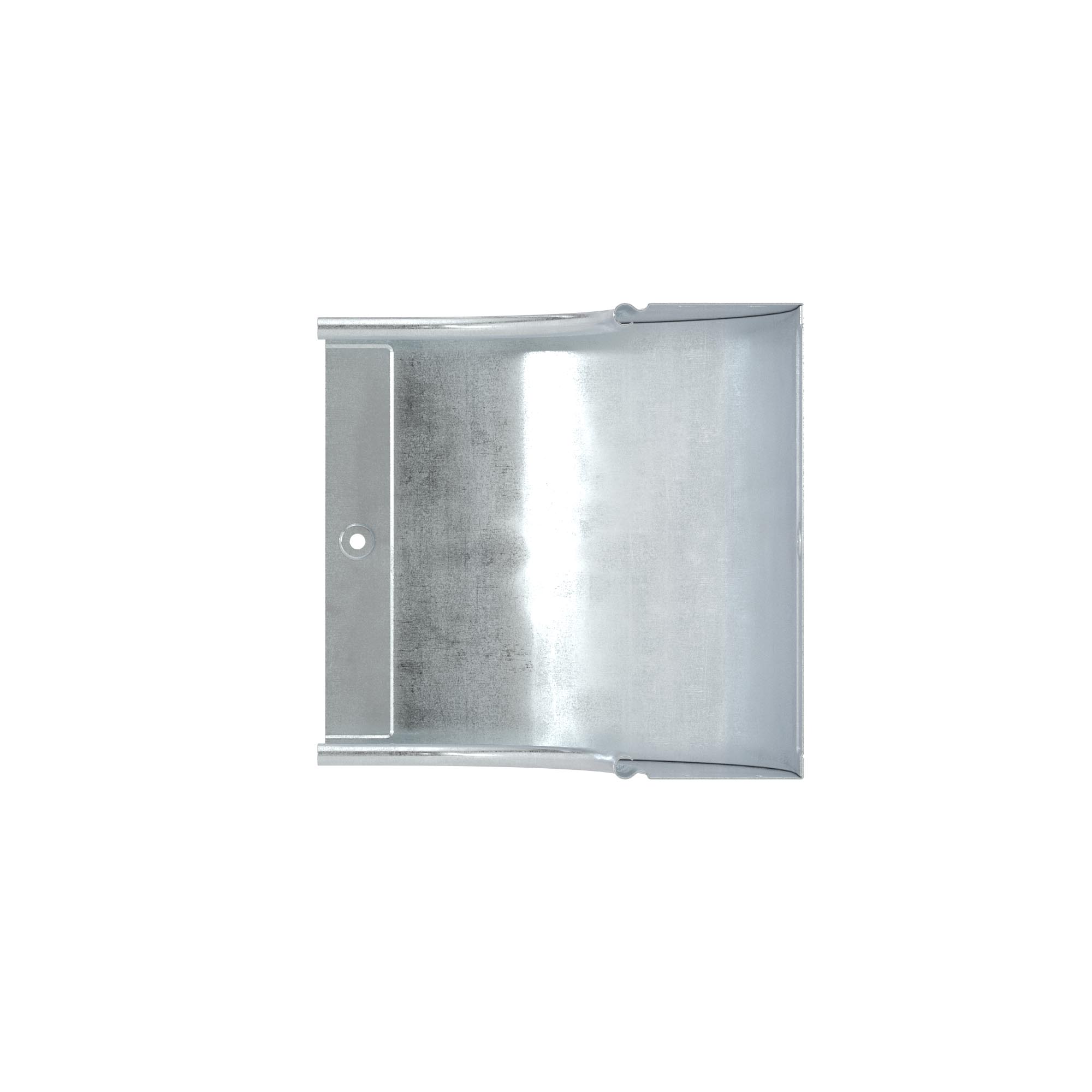

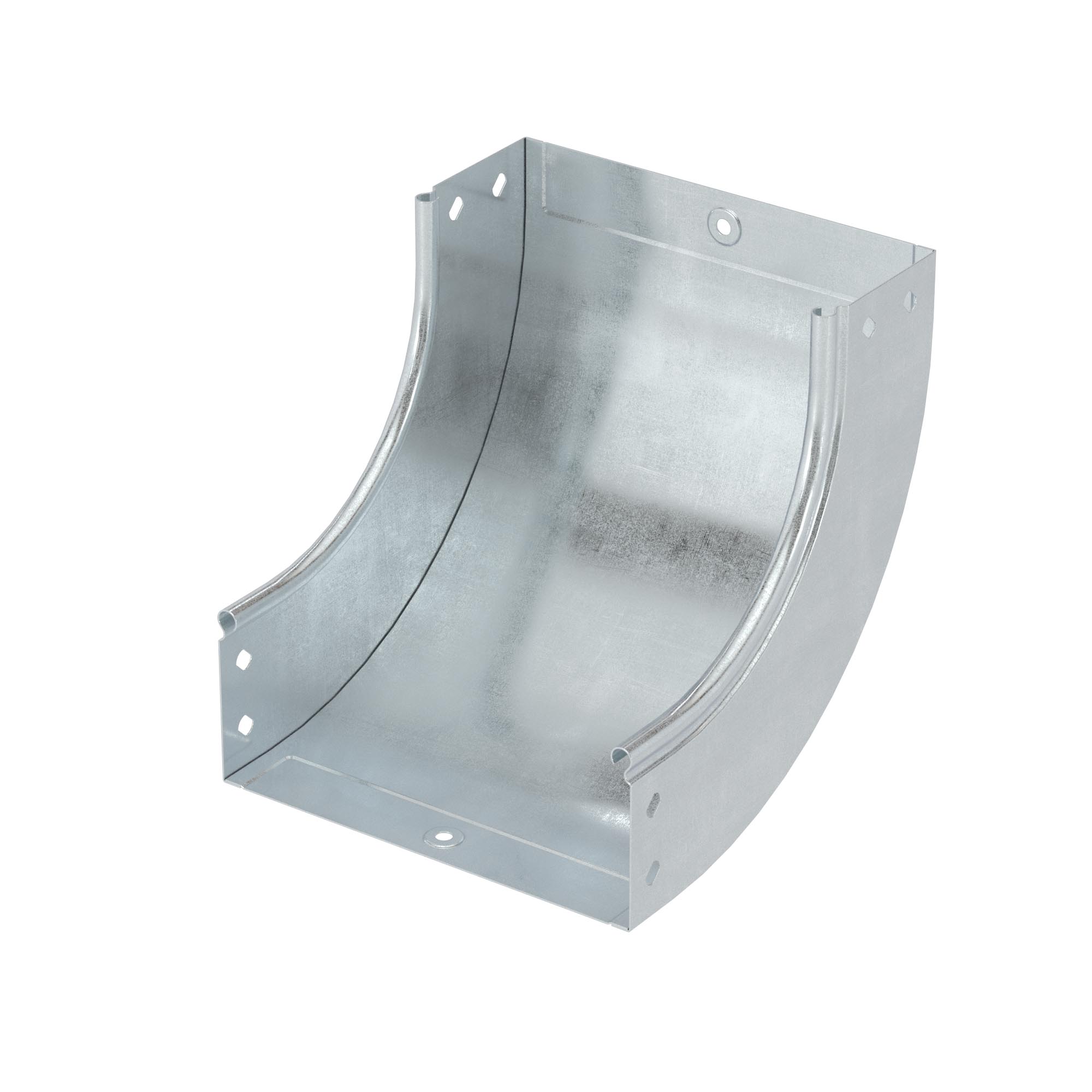

Угол CS 90 вертикальный внутр. 90° 500/50 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный
Код:
36667KZL
Код:
36667KZL
-
Выберите файл
для скачивания - Страница из каталога
- Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внутренний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 500 мм и высотой 50 мм.

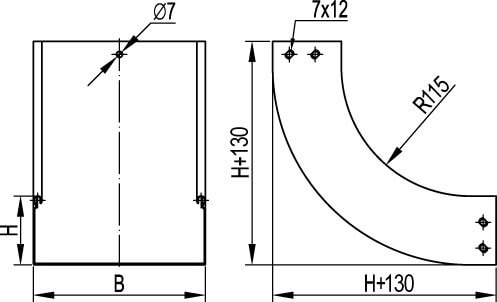

Внутренний радиус аксессуара – 115 мм. Толщина стали – 0,8 мм. В состав комплектного аксессуара входит все необходимое для надежного монтажа: необходимые крепежные элементы и соединительные пластины. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Внутренний радиус аксессуара – 115 мм. Толщина стали – 0,8 мм. В состав комплектного аксессуара входит все необходимое для надежного монтажа: необходимые крепежные элементы и соединительные пластины. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Цинк-ламельное покрытие |
Толщина материала, мм | 0.8 |
Отклонение (угол) | 90° |
Перфорированная боковая стенка | Да |
Вид/ марка материала | Сталь |
Материал | Сталь |
Перфорация в основании для монтажа | Да |
Внутр. радиус, мм | 115 |
Ширина кабельного лотка, мм | 500 |
Высота кабельного лотка, мм | 50 |
Изменение направления | Вертикально восходящий (внутренний) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
С крышкой | Нет |
Исполнение изгиба | Плавный изгиб |
Тип продукции | Системные аксессуары |
Тип аксессуара | Угол вертикальный внутренний 90 градусов |
Ширина | 500 мм |
Высота | 50 мм |
Материал | Сталь с цинк-ламельным покрытием |
