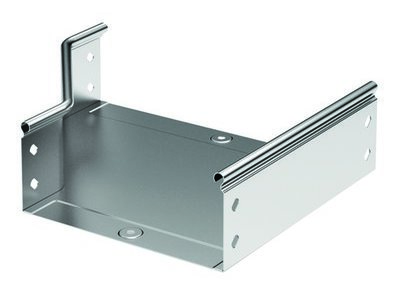

Переходник RRS левосторонний 100/50 H50 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный
Код:
36354KZL
Переходник RRS левосторонний 100/50 H50 в комплекте с крепежнымиэлементами и соединительными пластинами, необходимыми для монтажа, цинк-ламельный
Код:
36354KZL
Вес, кг: | 0,430 |
Объем, м3: |
0,00094
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Левосторонняя редукция – аксессуар, который расширяется с левой стороны. Такой конструктив позволяет размещать переходник вплотную к стене.

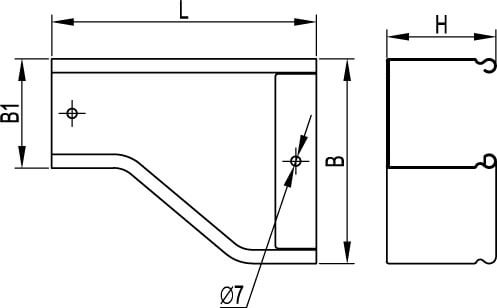

Ширина его составляет 50 мм в узкой части и 100 мм – в широкой. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой). Высота - 50 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Ширина его составляет 50 мм в узкой части и 100 мм – в широкой. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой). Высота - 50 мм. Аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Цвет | Светло-серый |
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Гальваническое/электролит. цинк-никелевое покрытие |
Конструктивное исполнение | Сужение слева |
Ширина (большая), мм | 100 |
Ширина (уменьшения), мм | 50 |
Материал | Сталь |
Высота кабельного лотка, мм | 50 |
Нержавеющая сталь травлёная | Да |
Исполнение для больших расстояний (усиленный) | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Монтажные аксессуары |
Тип аксессуара | Переходник левосторонний |
Высота | 50 мм |
Толщина | 0.8 мм |
Материал | Сталь с цинк-ламельным покрытием |
Ширина | 100 мм |
Состав комплектного аксессуара
