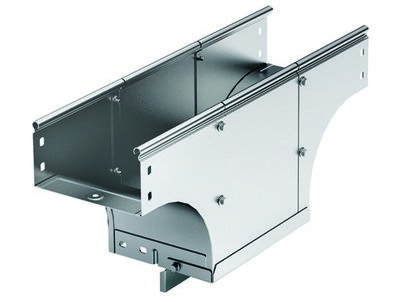

Ответвитель TDS T-образный вертикальн.ун.осн.150 H50 в компл.скрепежн.элементами и соединит.пластинами,необходимыми длямонтажа,нержавеющий
Код:
37583KINOX
Код:
37583KINOX
Выведено из ассортимента
-
Выберите файл
для скачивания - Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Универсальный ответвитель TDS имеет Т-образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости.
Высота боковой стенки лотка – 50 мм, ширина в горизонтальном направлении – 150 мм, ширина в вертикальном направлении – 150 мм. В комплект аксессуара уже включено все необходимое для надежного и качественного монтажа - соединительные пластины и метизы. Комплект представлен в специальном исполнении "Нержавеющая сталь", которое имеет высокую устойчивость к воздействию соли, воды, кислот, химических веществ и нагреву и служит в 1,5-3 раза дольше, чем оцинкованные изделия.
Подробнее
Высота боковой стенки лотка – 50 мм, ширина в горизонтальном направлении – 150 мм, ширина в вертикальном направлении – 150 мм. В комплект аксессуара уже включено все необходимое для надежного и качественного монтажа - соединительные пластины и метизы. Комплект представлен в специальном исполнении "Нержавеющая сталь", которое имеет высокую устойчивость к воздействию соли, воды, кислот, химических веществ и нагреву и служит в 1,5-3 раза дольше, чем оцинкованные изделия.
Цвет | Светло-серый |
Высота боковой стенки, мм | 50 |
Вид/ марка материала | Нержавеющая и кислотоупорная сталь |
Материал | Нержавеющая сталь |
Ширина лотка в горизонт. направлении, мм | 150 |
Ширина лотка в вертикал. направлении, мм | 150 |
Нержавеющая сталь травлёная | Да |
Исполнение для больших расстояний (усиленный) | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Защитное покрытие поверхности | Без покрытия (голый) |
Материал | Нержавеющая сталь |
Тип аксессуара | Ответвитель TDS T-образный вертикальный |
