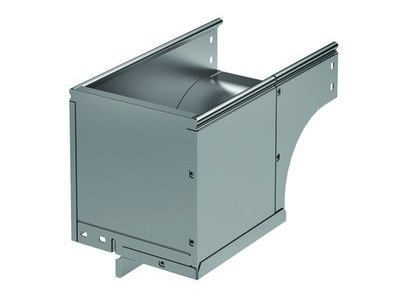

Угол вертикальный внешний CDSD 90 осн.100 H80 в комплекте с крепежными элементами и соединительными пластинами, INOX
Код: 37002KINOX
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Угол применяется с лотками шириной 100 мм и высотой 80 мм.
Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Комплект представлен в специальном исполнении "Нержавеющая сталь", которое имеет высокую устойчивость к воздействию соли, воды, кислот, химических веществ и нагреву и служит в 1,5-3 раза дольше, чем оцинкованные изделия.
Подробнее
Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Комплект представлен в специальном исполнении "Нержавеющая сталь", которое имеет высокую устойчивость к воздействию соли, воды, кислот, химических веществ и нагреву и служит в 1,5-3 раза дольше, чем оцинкованные изделия.
| Цвет | Светло-серый |
| Модель/исполнение | Без разъема/соединителя |
| Толщина материала, мм | 0.8 |
| Отклонение (угол) | 90° |
| Перфорированная боковая стенка | Нет |
| Вид/марка материала | Нержавеющая сталь |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Внутр. радиус, мм | 100 |
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Материал | Нержавеющая сталь |

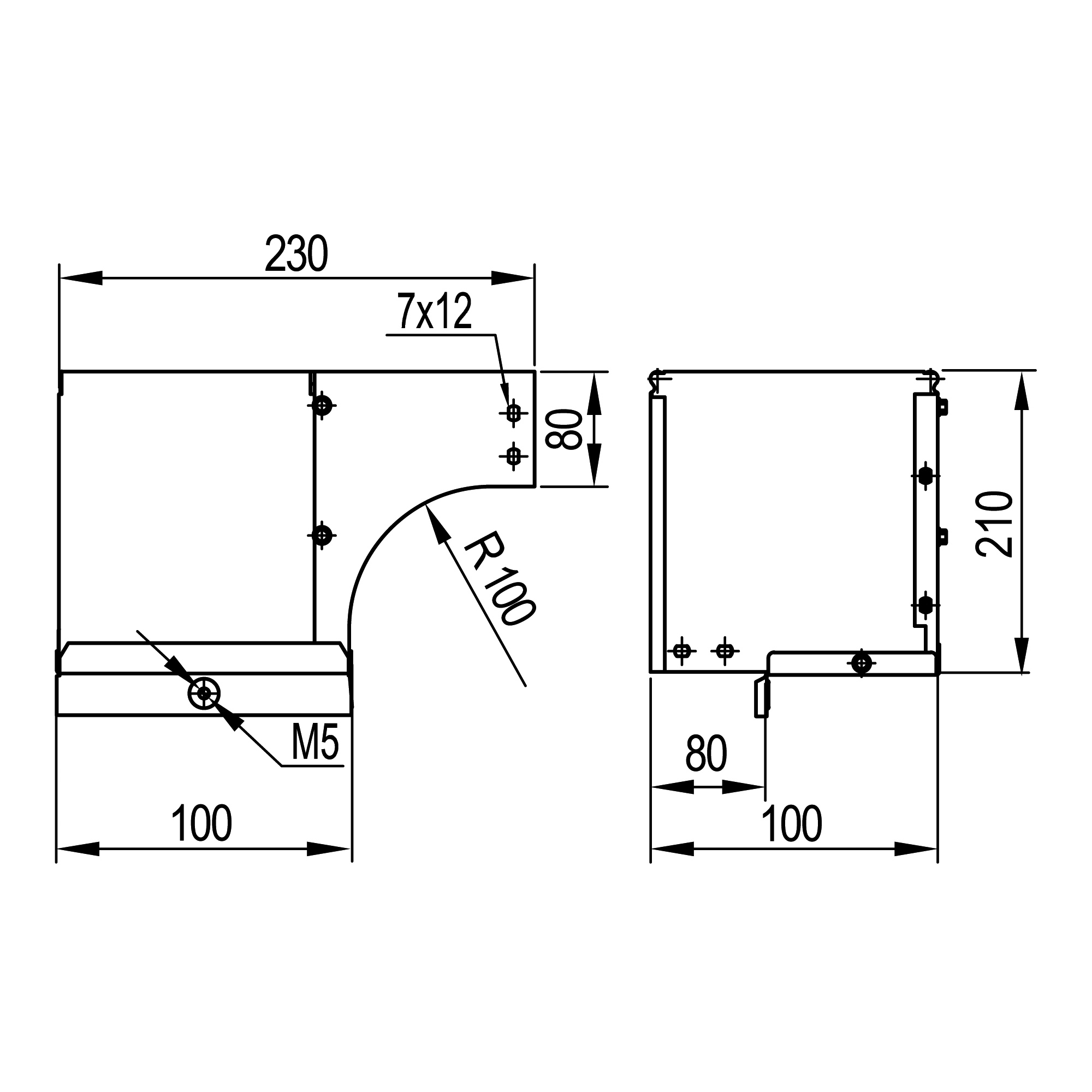

Чертежи
