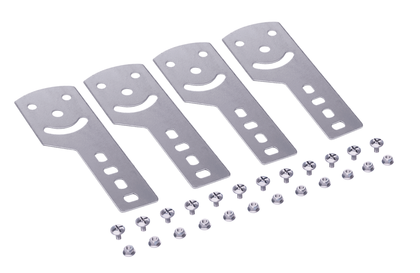

Пластина крепежная GSV H50 (4 шт.) в комплекте с метизами, необходимымидля монтажа, нержавеющая

Код: 30013KINOX
Система листовых лотков  "S5 Combitech" включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV – это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10.
Пластина подходит для применения с лотками высотой 50 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы. Комплектный аксессуар представлен в специальном исполнении "Нержавеющая сталь", которое имеет высокую устойчивость к воздействию соли, воды, кислот, химических веществ и нагреву и служит в 1,5-3 раза дольше, чем оцинкованные изделия.
Подробнее
Защитное покрытие поверхности Прочее
Вид/марка материала Нержавеющая сталь
Материал Сталь
Подходит для лестничного лотка Да
Подходит для (листового) кабельного лотка Да
Подходит для лотка высотой, мм 50
Горизонт.-поворотный/шарнирный шарнирный
Подходит для лотка шириной, мм 50…600
Цвет Светло-серый
Тип соединения Прочее
Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
"S5 Combitech" - листовые лотки
"S5 Combitech" - листовые лотки
