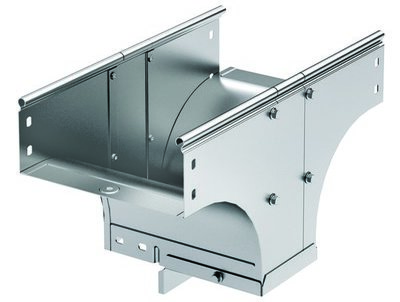

Ответвитель TDSR Т-обр. вертикальный переходник 400/200 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа, горячеоцинкованный
Код: 37633KHDZ
Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Ответвитель-переходник TDSR имеет Т-образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости. Высота боковой стенки лотка – 80 мм, ширина в горизонтальном направлении – 400 мм, ширина в вертикальном направлении – 200 мм.
В комплект входят элементы, необходимые для качественного и надежного монтажа – соединительные пластины и крепежные элементы. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Подробнее
В комплект входят элементы, необходимые для качественного и надежного монтажа – соединительные пластины и крепежные элементы. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Горячее цинкование |
| Высота боковой стенки , мм | 80 |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Ширина лотка в горизонт. направлении , мм | 400 |
| Ширина лотка в вертикал. направлении , мм | 200 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Ответвитель-переходник TDSR T-образный вертикальный |
| Ширина | 200 мм |
| Высота | 80 мм |
| Материал | Cталь горячеоцинкованная погружением |
Состав комплектного аксессуара

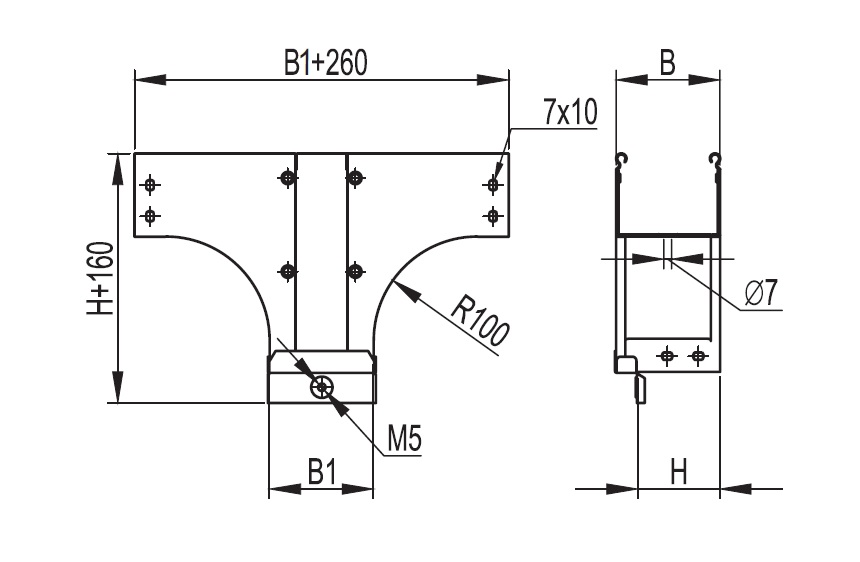

Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
Сертификаты
Каталоги
Скачать
