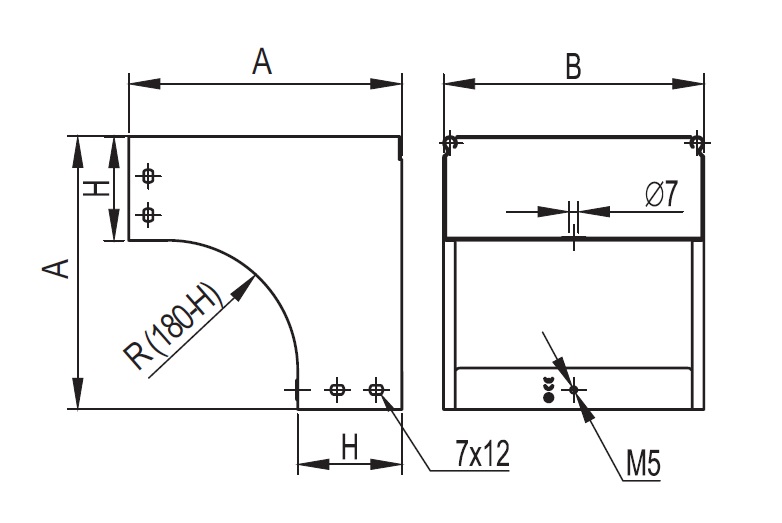

Угол CDV 90 вертикальный внеш. осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

Код: 37472KHDZ
Код: 37472KHDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Вес, кг: 1,500
Объем, м3: 0,00529
?
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол совместим с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм.
Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Аксессуар выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Подробнее
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены. Угол совместим с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм.
Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Аксессуар выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Подробнее
Модель/исполнение С соединит. разъемом в комплекте
Защитное покрытие поверхности Горячее цинкование
Толщина материала, мм 1
Отклонение (угол) 90°
Перфорированная боковая стенка Да
Вид/ марка материала Сталь
Материал Сталь
Перфорация в основании для монтажа Да
Ширина кабельного лотка, мм 100
Высота кабельного лотка, мм 100
Изменение направления Вертикально ниспадающий (внешний)
Подходит для обеспеч. целостности цепи (огнестойкость) Да
С крышкой Нет
Исполнение изгиба Плавный изгиб
Тип продукции Системные аксессуары
Тип аксессуара Угол CDV 90 вертикальный внешний
Высота 100 мм
Толщина 0.8 мм
Материал Сталь горячеоцинкованная погружением
Ширина 100 мм
