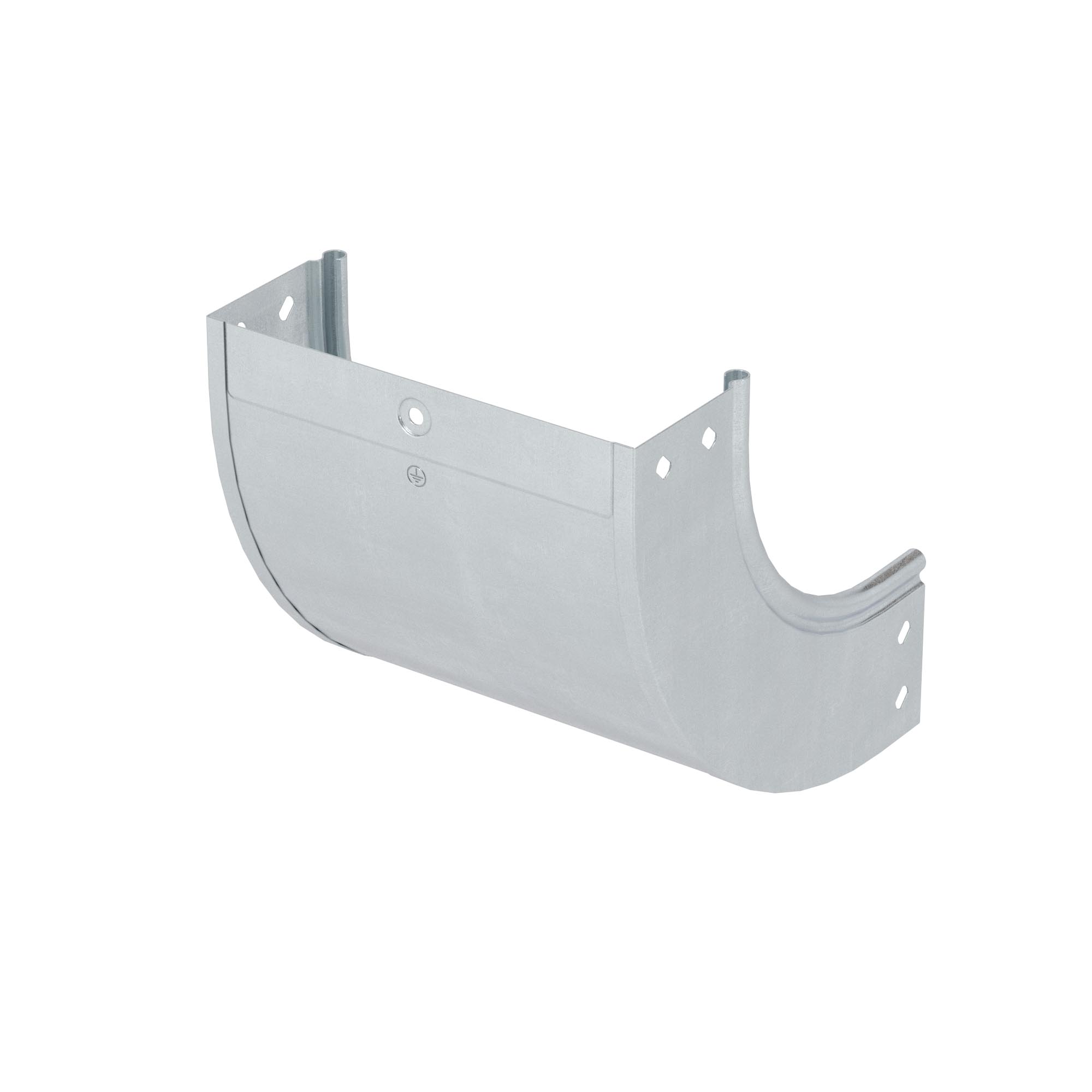

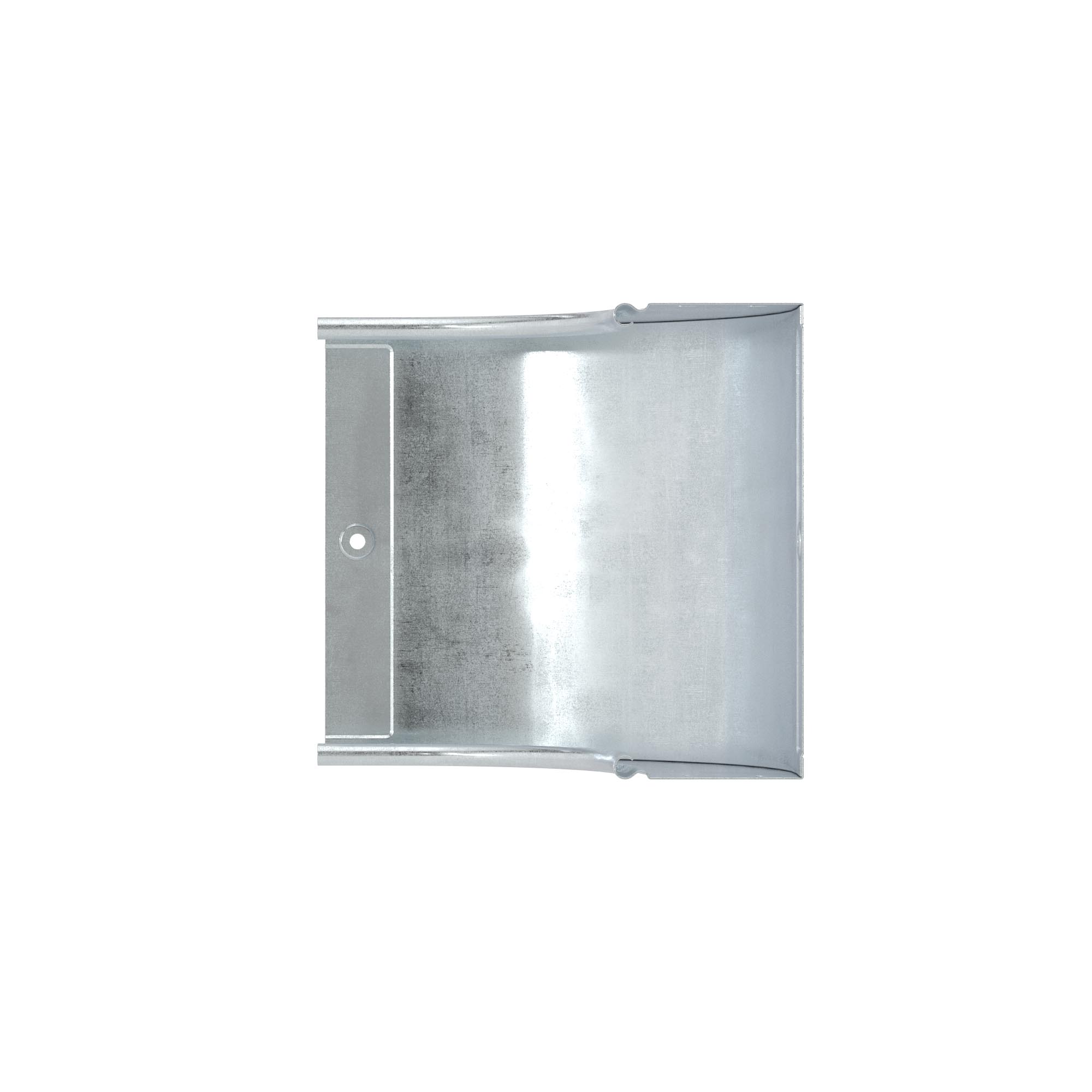

Угол CS 90 вертикальный внутр. 90° 400/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

Код: 36686KHDZ

Угол CS 90 вертикальный внутр. 90° 400/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

Код: 36686KHDZ
Вес, кг: 1,760
Объем, м3: 0,00928
?
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внутренний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 400 мм и высотой 80 мм.

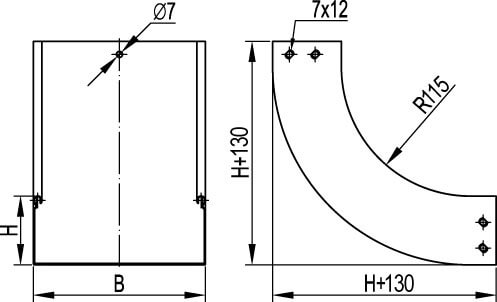

Внутренний радиус аксессуара – 115 мм. Толщина стали – 0,8 мм. В состав комплектного аксессуара входит все необходимое для надежного монтажа: необходимые крепежные элементы и соединительные пластины. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Подробнее
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Горячее цинкование
Толщина материала, мм 0.8
Отклонение (угол) 90°
Перфорированная боковая стенка Да
Вид/марка материала Сталь
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 115
Ширина кабельного лотка, мм 400
Высота кабельного лотка, мм 80
Изменение направления Вертикально восходящий
НАТО монтажные отверстия Да
Нержавеющая сталь травлёная Да
Исполнение для больших расстояний (усиленный) Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Тип продукции Системные аксессуары
Тип аксессуара Угол вертикальный внутренний 90 градусов
Ширина 400 мм
Высота 80 мм
Материал Cталь горячеоцинкованная погружением
