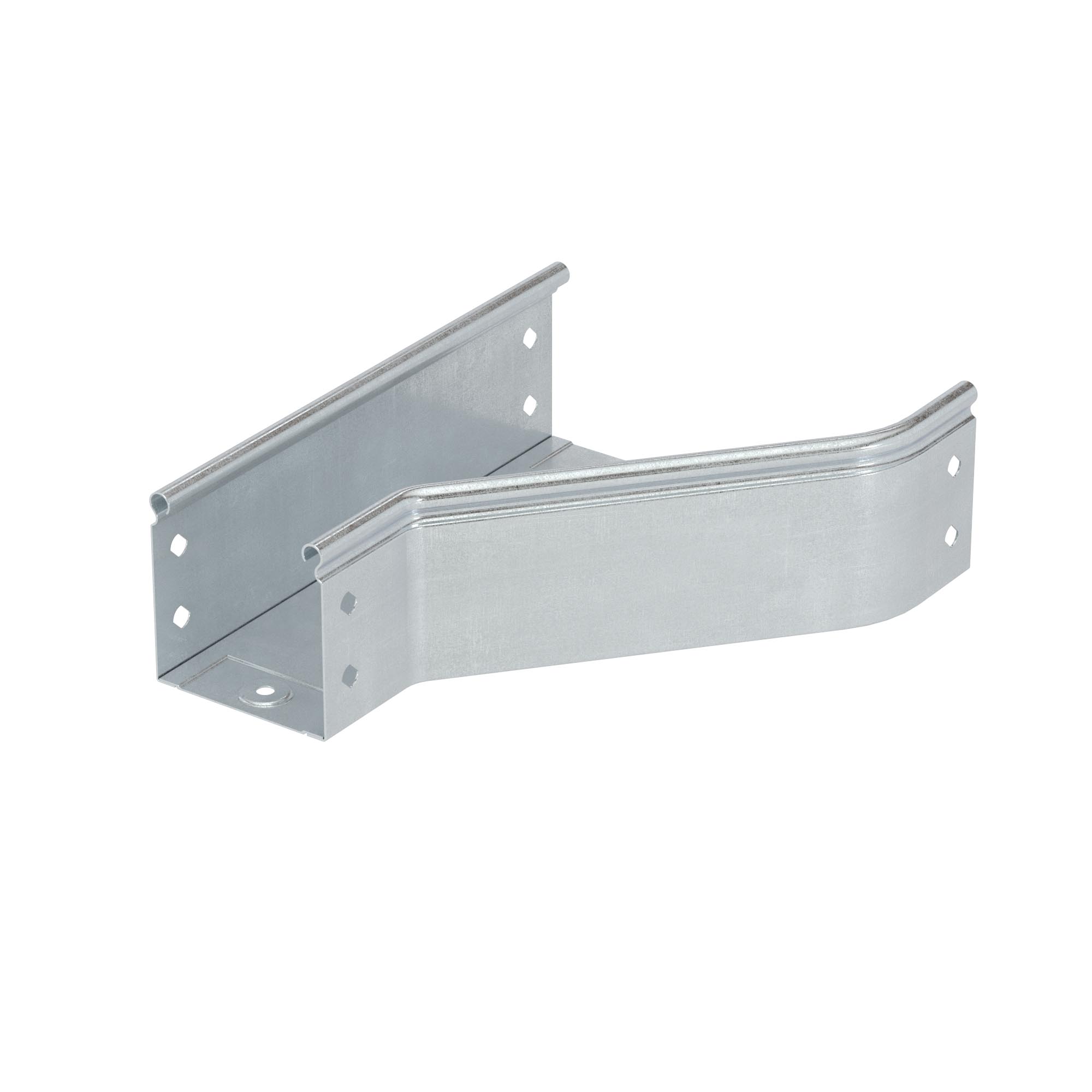

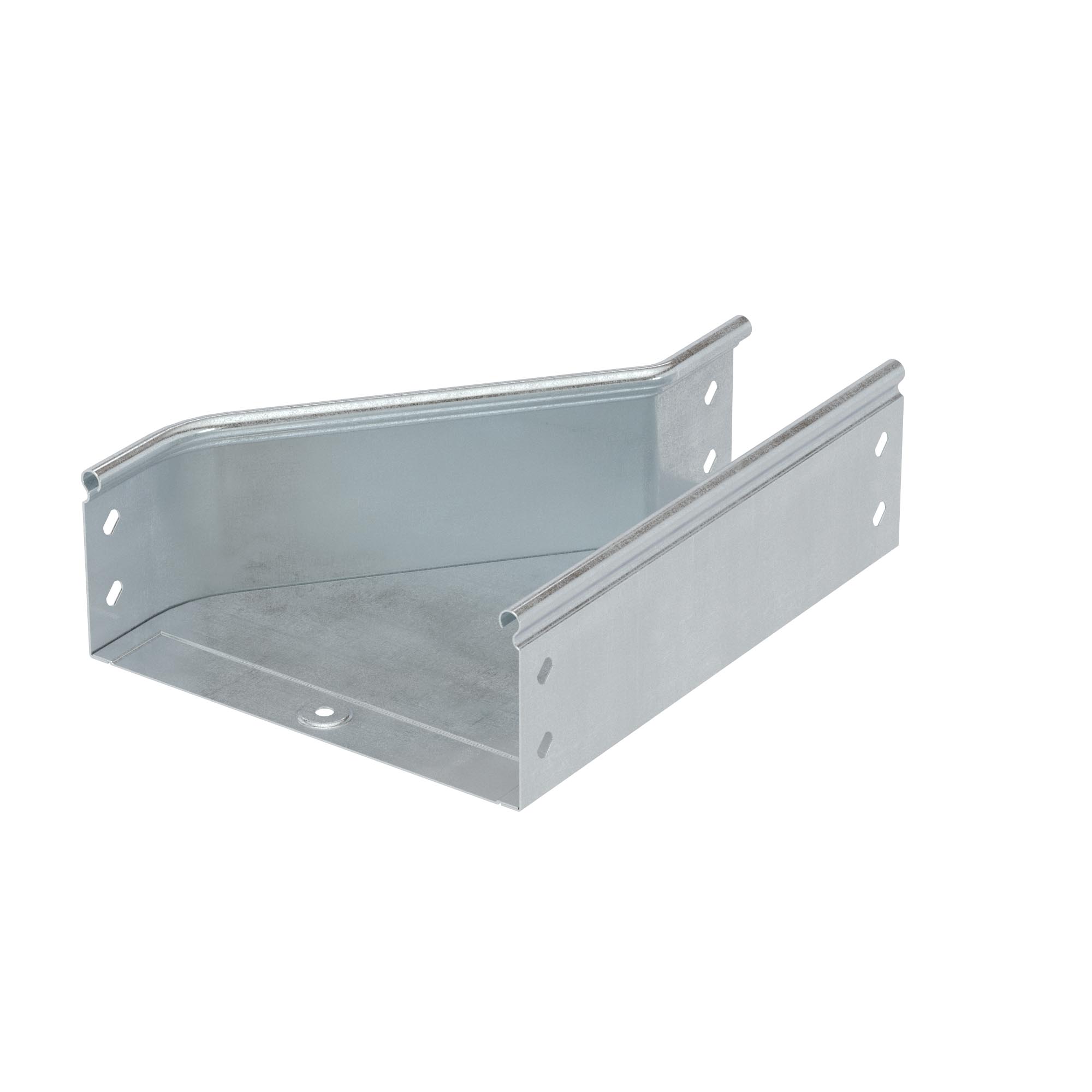

Переходник RRD правосторонний 500/400 H 80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный
Код: 36413KHDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,390 |
| Объем, м3: |
0,00920
?
|

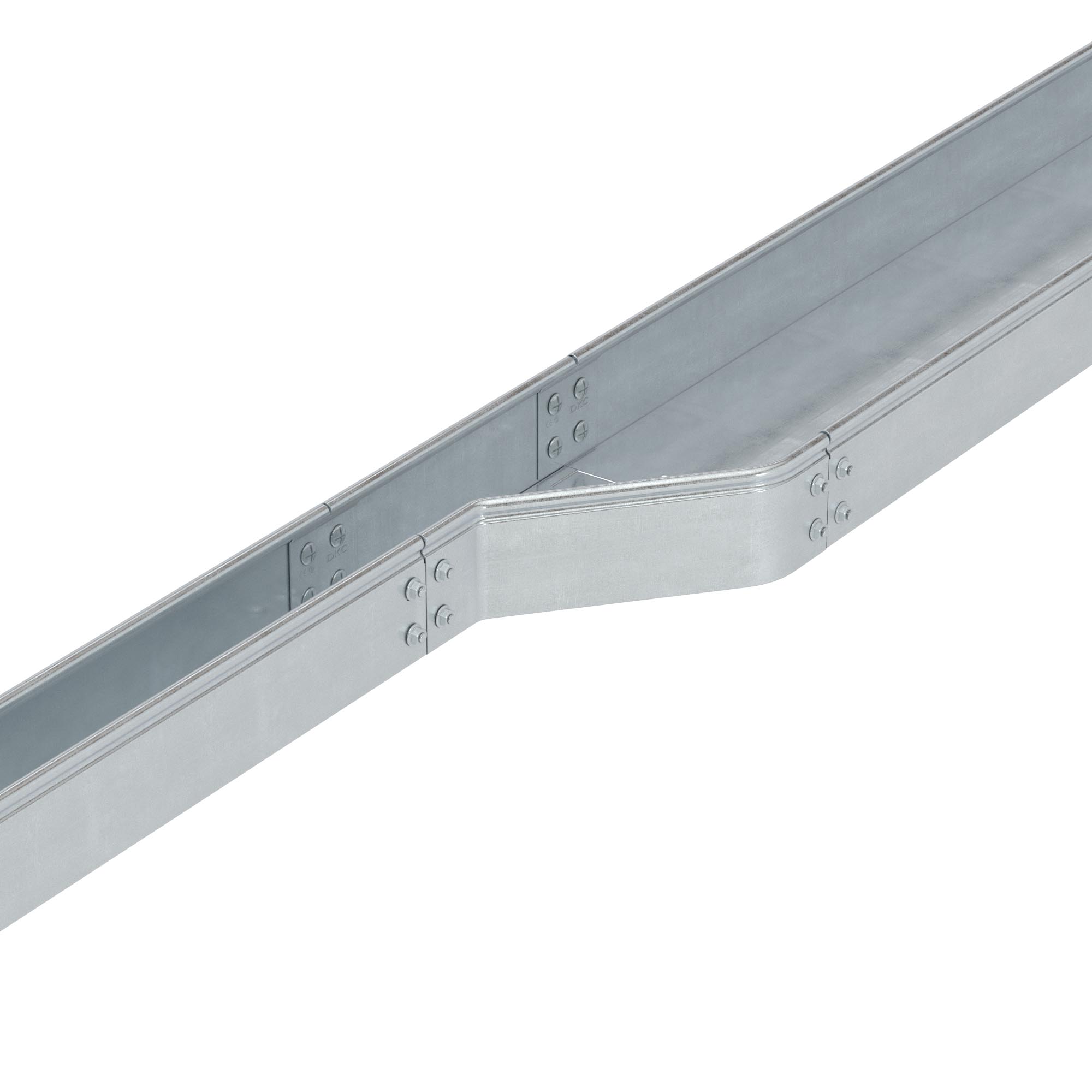

Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Правосторонняя редукция – аксессуар, который расширяется с правой стороны. Такой конструктив позволяет размещать переходник вплотную к стене.

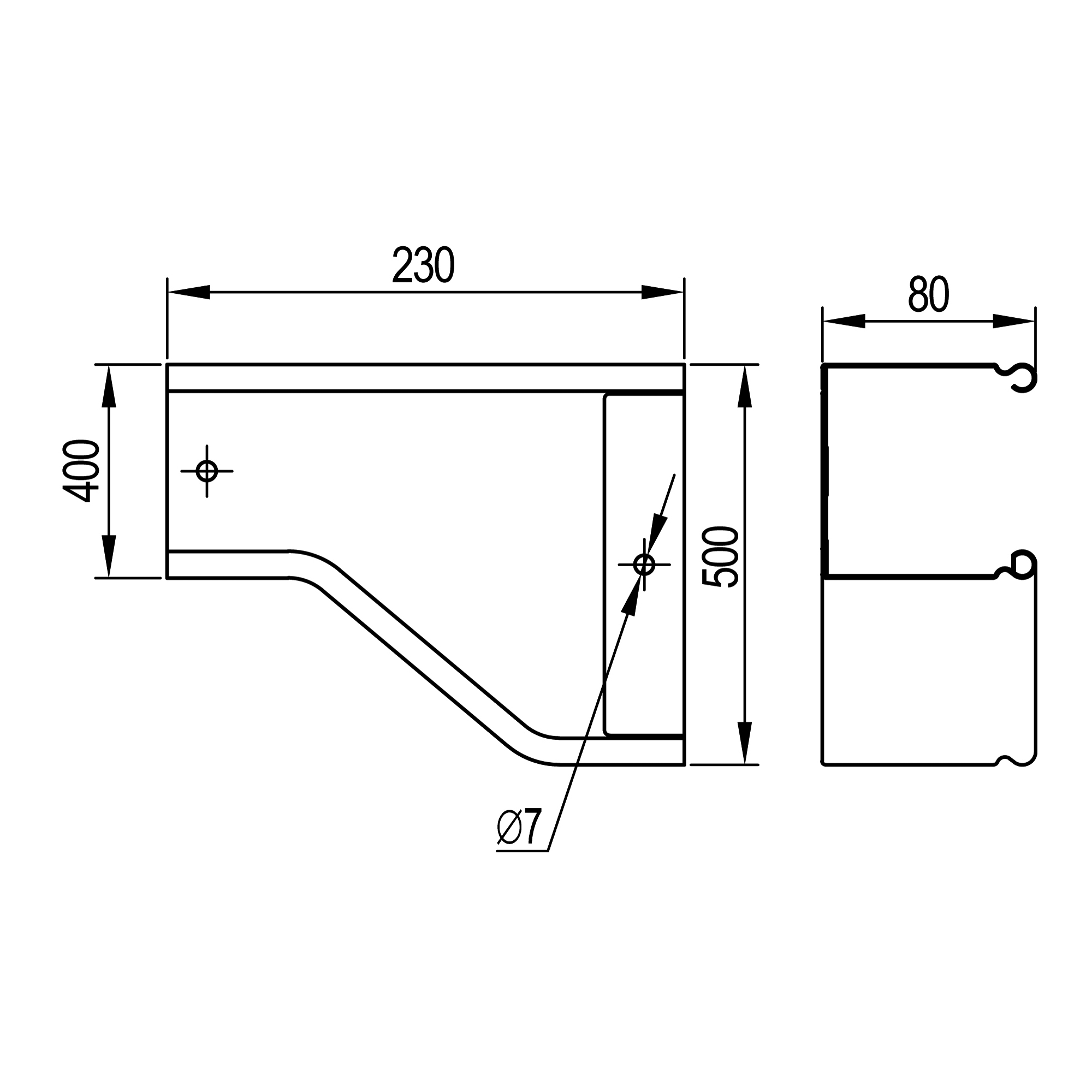

Ширина его составляет 400 мм в узкой части и 500 мм – в широкой. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и специальными уплотнителями, входящими в состав системы). Высота - 80 мм. В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
Подробнее
Ширина его составляет 400 мм в узкой части и 500 мм – в широкой. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой и специальными уплотнителями, входящими в состав системы). Высота - 80 мм. В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Горячее цинкование |
| Конструктивное исполнение | Сужение справа |
| Ширина (большая), мм | 500 |
| Ширина (уменьшения), мм | 400 |
| Материал | Сталь |
| Высота кабельного лотка, мм | 80 |
| Нержавеющая сталь травлёная | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Переходник правосторонний |
| Ширина | 400 мм |
| Высота | 80 мм |
| Материал | Cталь горячеоцинкованная погружением |
