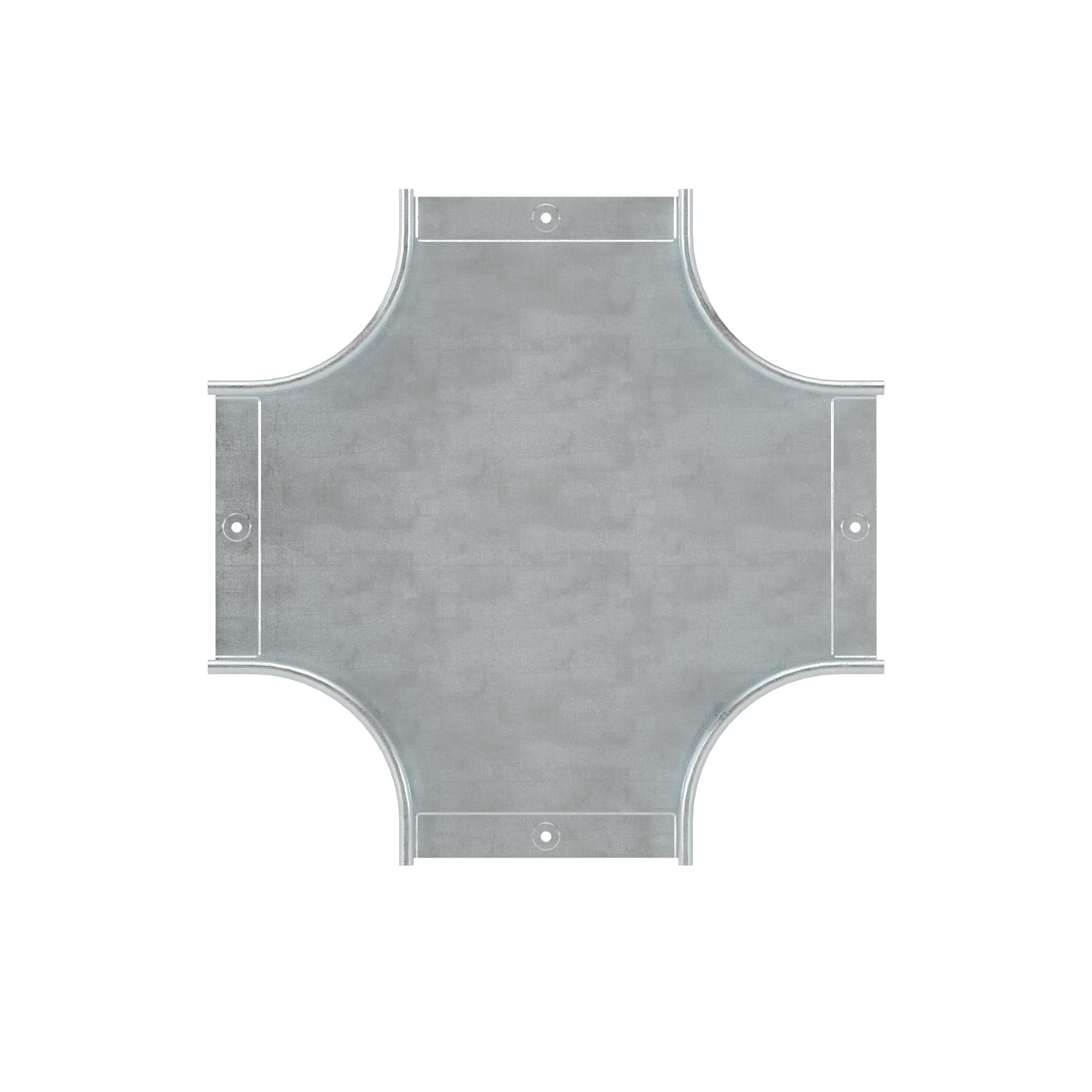

Ответвитель DPX крестообразный 600х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

Код: 36227KHDZ

Ответвитель DPX крестообразный 600х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный

Код: 36227KHDZ
Вес, кг: 6,850
Объем, м3: 0,07396
?
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
На основе листовых лотков и аксессуаров, входящих в состав системы "S5 Combitech", можно строить прочные, надежные кабельные трассы сложного конструктива, защищенные от неблагоприятных условий окружающей среды. Для разворота и ответвления трассы применяются специальные аксессуары – ответвления (Т-образные и Х-образные), а также повороты. С помощью крестообразного ответвителя DPX можно как разворачивать трассу, так и организовывать ее ответвления. Для монтажа трассы с применением ответвителя необходимо использовать соединительные пластины и крепежные элементы – они входят в состав комплектного аксессуара.
Ширина лотка – 600 мм, высота – 100 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
Подробнее
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Горячее цинкование
Материал Сталь

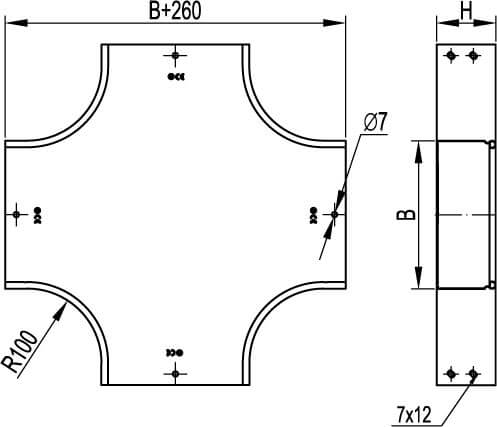

Внутр. радиус, мм 100
Ширина кабельного лотка, мм 600
Высота кабельного лотка, мм 100
НАТО монтажные отверстия Да
Нержавеющая сталь травлёная Да
Исполнение для больших расстояний (усиленный) Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Вид/марка материала Сталь
Тип продукции Системные аксессуары
Тип аксессуара Ответвитель Х-образный
Ширина 600 мм
Высота 100 мм
Материал Cталь горячеоцинкованная погружением
