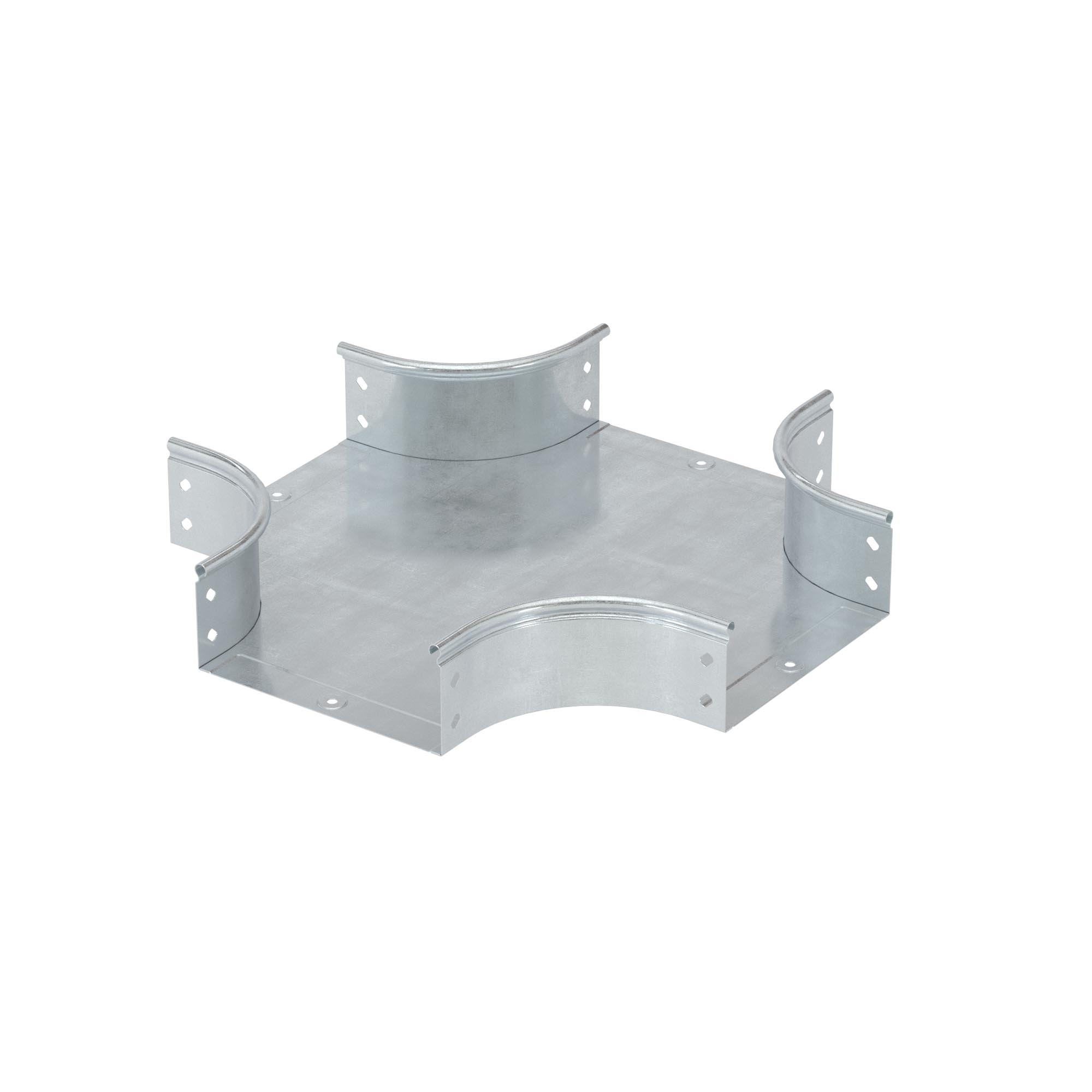

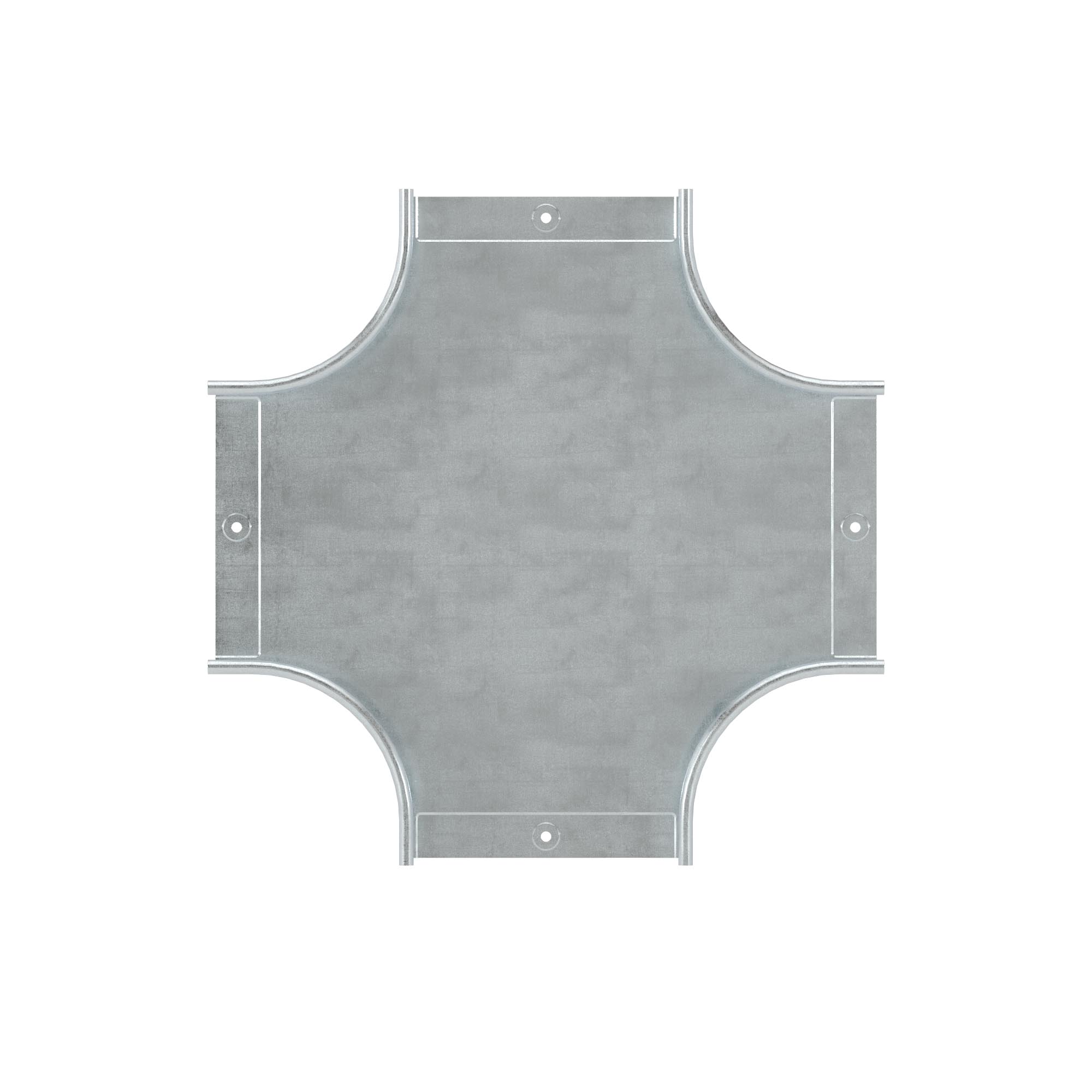

Ответвитель DPX крестообразный 400х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа,

Код: 36225KHDZ
На основе листовых лотков и аксессуаров, входящих в состав системы "S5 Combitech", можно строить прочные, надежные кабельные трассы сложного конструктива, защищенные от неблагоприятных условий окружающей среды. Для разворота и ответвления трассы применяются специальные аксессуары – ответвления (Т-образные и Х-образные), а также повороты. С помощью крестообразного ответвителя DPX можно как разворачивать трассу, так и организовывать ее ответвления. Для монтажа трассы с применением ответвителя необходимо использовать соединительные пластины и крепежные элементы – они входят в состав комплектного аксессуара.
Ширина лотка – 400 мм, высота – 100 мм. Исполнение – "Горячий цинк". Это специальное исполнение, которое отличается повышенной устойчивостью к коррозии. Изделия с таким покрытием можно применять даже в условиях агрессивной среды, повышенной влажности, солевого тумана.
Подробнее
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Горячее цинкование
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 100
Ширина кабельного лотка , мм 400
Высота кабельного лотка , мм 100
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

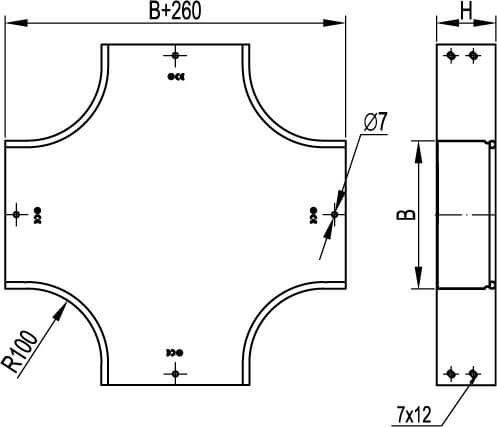

Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
"S5 Combitech" - листовые лотки
"S5 Combitech" - листовые лотки
