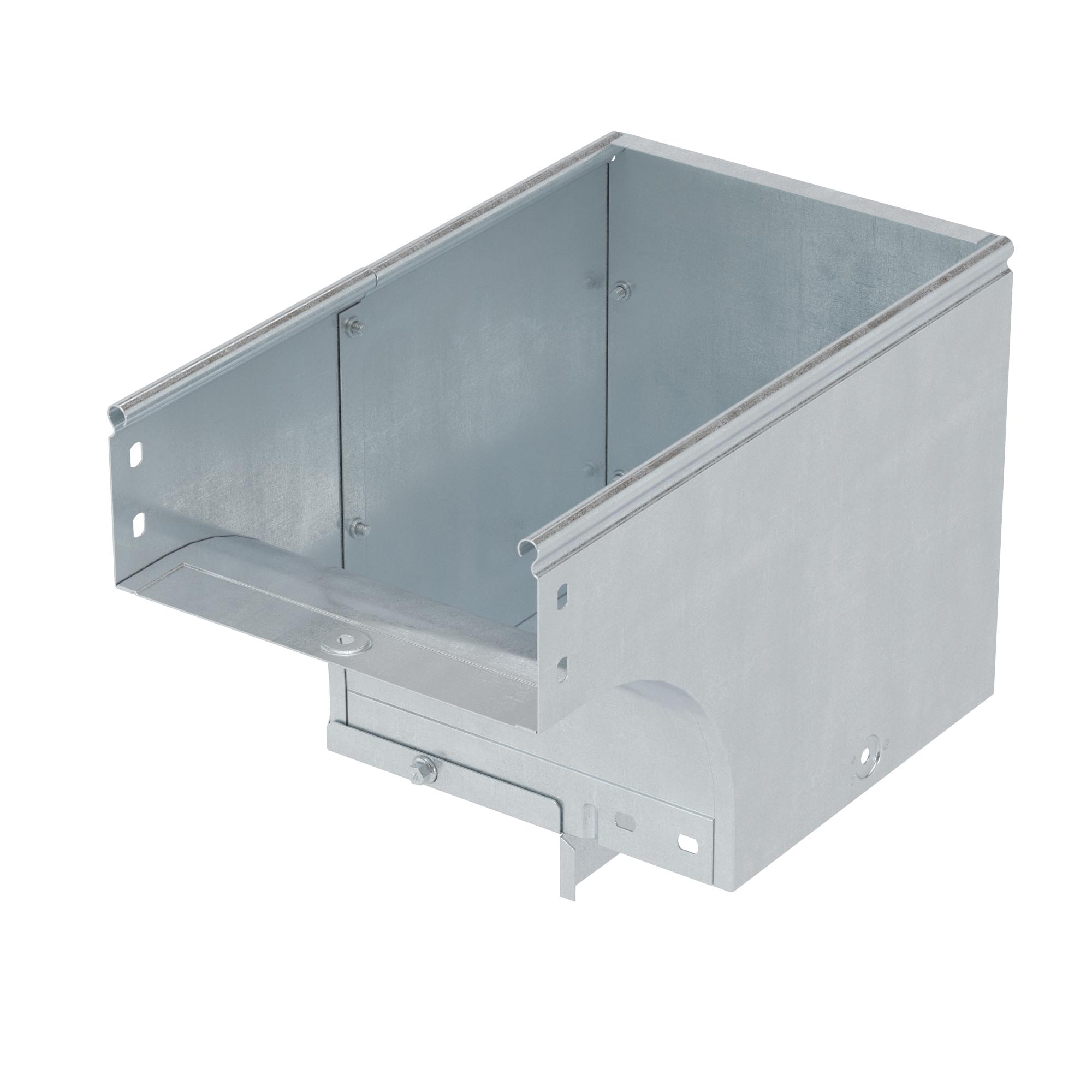

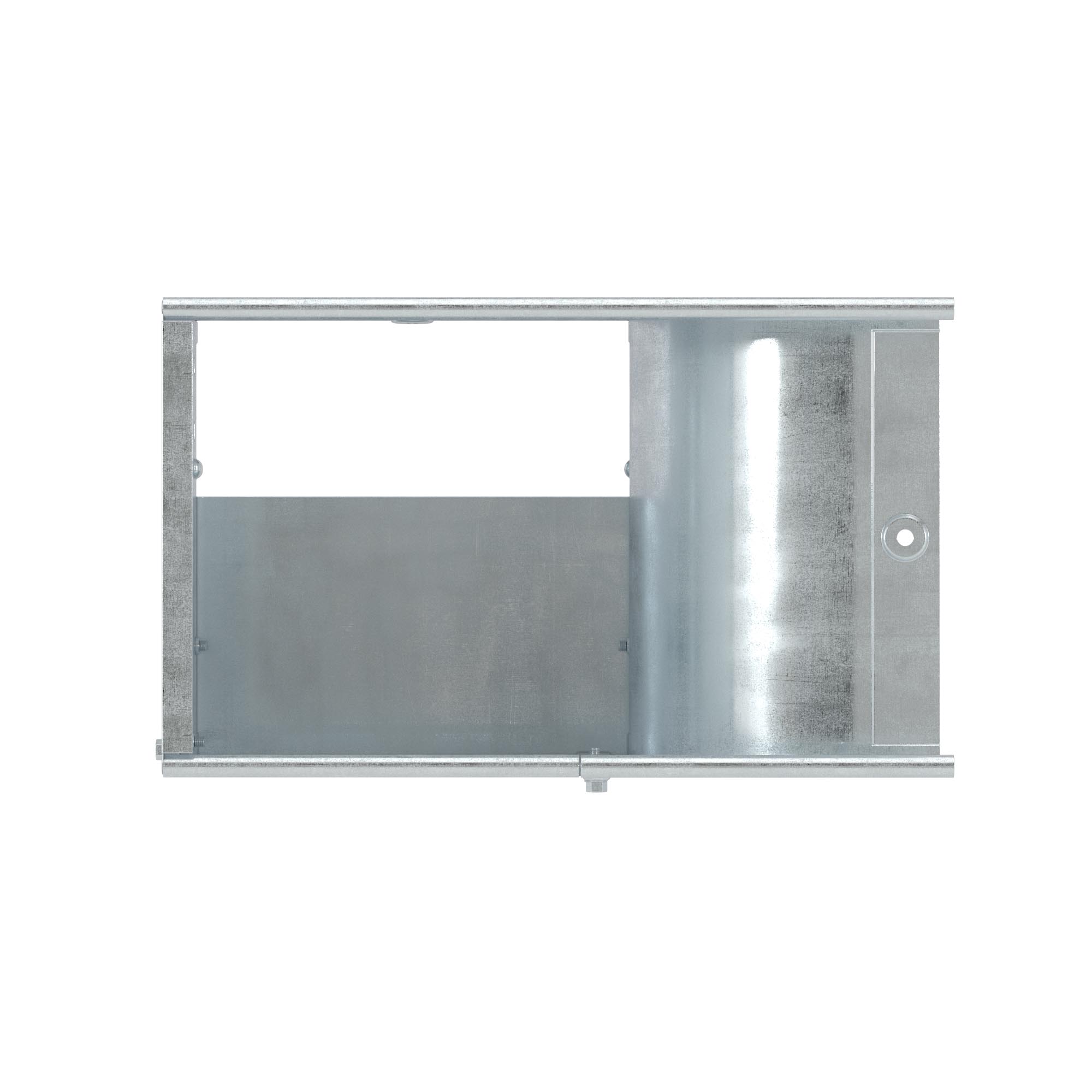

Угол вертикальный внешний CDSD 90 осн.600 H50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
37508K
Код:
37508K
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке.
Угол применяется с лотками шириной 600 мм и высотой 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В комплект входят соединительные пластины и необходимые крепежные элементы.
Подробнее
Угол применяется с лотками шириной 600 мм и высотой 50 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В комплект входят соединительные пластины и необходимые крепежные элементы.
| Модель/исполнение | С соединит. разъемом в комплекте |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 0.8 |
| Отклонение (угол) | 90° |
| Перфорированная боковая стенка | Да |
| Вид/ марка материала | Сталь |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |

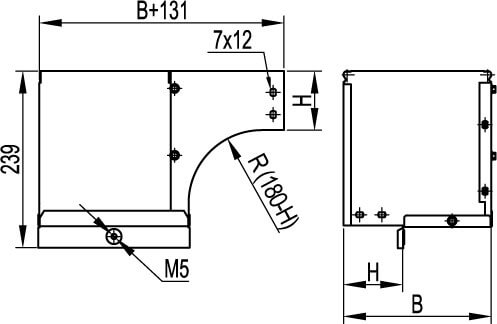

| Внутр. радиус, мм | 130 |
| Ширина кабельного лотка, мм | 600 |
| Высота кабельного лотка, мм | 50 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| С крышкой | Нет |
| Исполнение изгиба | Плавный изгиб |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внешний, переходник CDSD 90 |
| Высота | 50 мм |
| Толщина | 0.8 мм |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Ширина | 600 мм |
