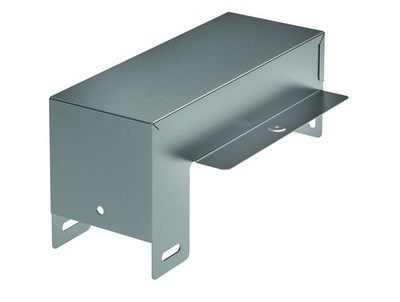

Ответвитель-крышка Т-обр. вертикальный вниз DDS 200/100 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа

Ответвитель-крышка Т-обр. вертикальный вниз DDS 200/100 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа

Код: 37381K

Задать вопрос

Крышка-ответвитель DDS – один из аксессуаров системы "S5 Combitech", необходимый для построения кабельных трасс сложного конструктива. Он применяется, если нужно организовать сложное Т-образное ответвление трассы. При ответвлении кабеля обеспечивается плавный поворот, что предохраняет кабель от повреждения. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Ширина лотка в горизонтальном направлении – 100 мм, в вертикальном – 200 мм, высота боковой стенки – 100 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Высота боковой стенки , мм	50
Вид/марка материала	Прочее
Материал	Сталь

Ширина лотка в горизонт. направлении , мм	100
Ширина лотка в вертикал. направлении , мм	200
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Состав комплектного аксессуара

Код	Название	Количество
37301	Пластина соединительная GTO H50	2 шт
37501	Никелированная пластина для заземления PTCE	3 шт
CM010610	Винт с крестообразным шлицем М6х10	4 шт
CM100600	Гайка с насечкой, препятствующей откручиванию М6	4 шт
CM030508	Винт для электрического соединения М5х8	6 шт

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
S5 Combitech - Сертификат соответствия на листовые лотки	PDF 435.66 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
