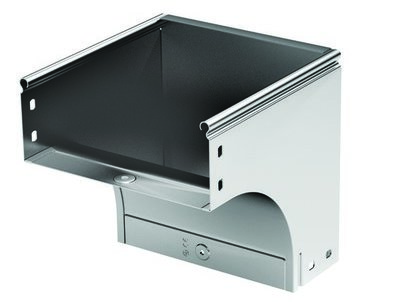

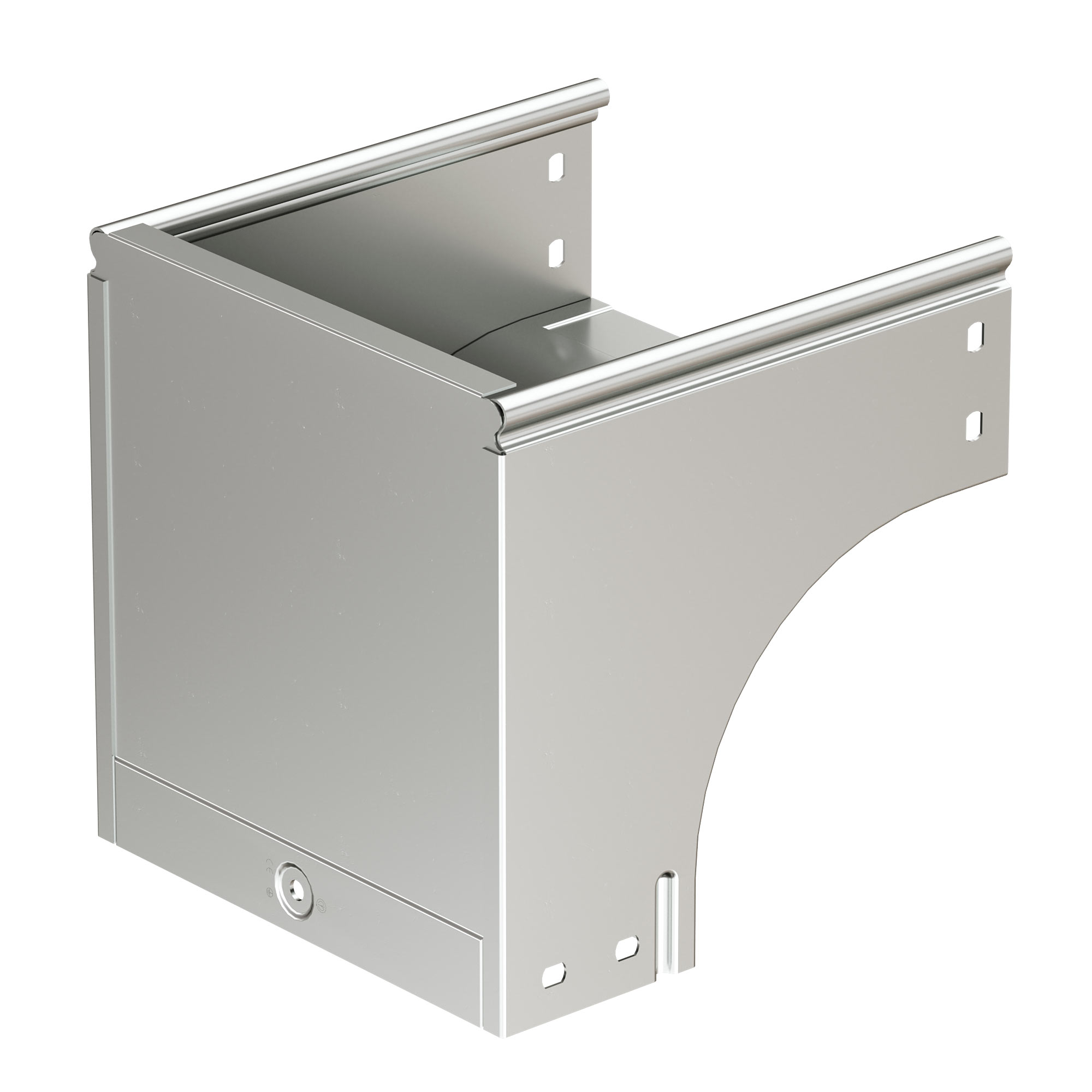

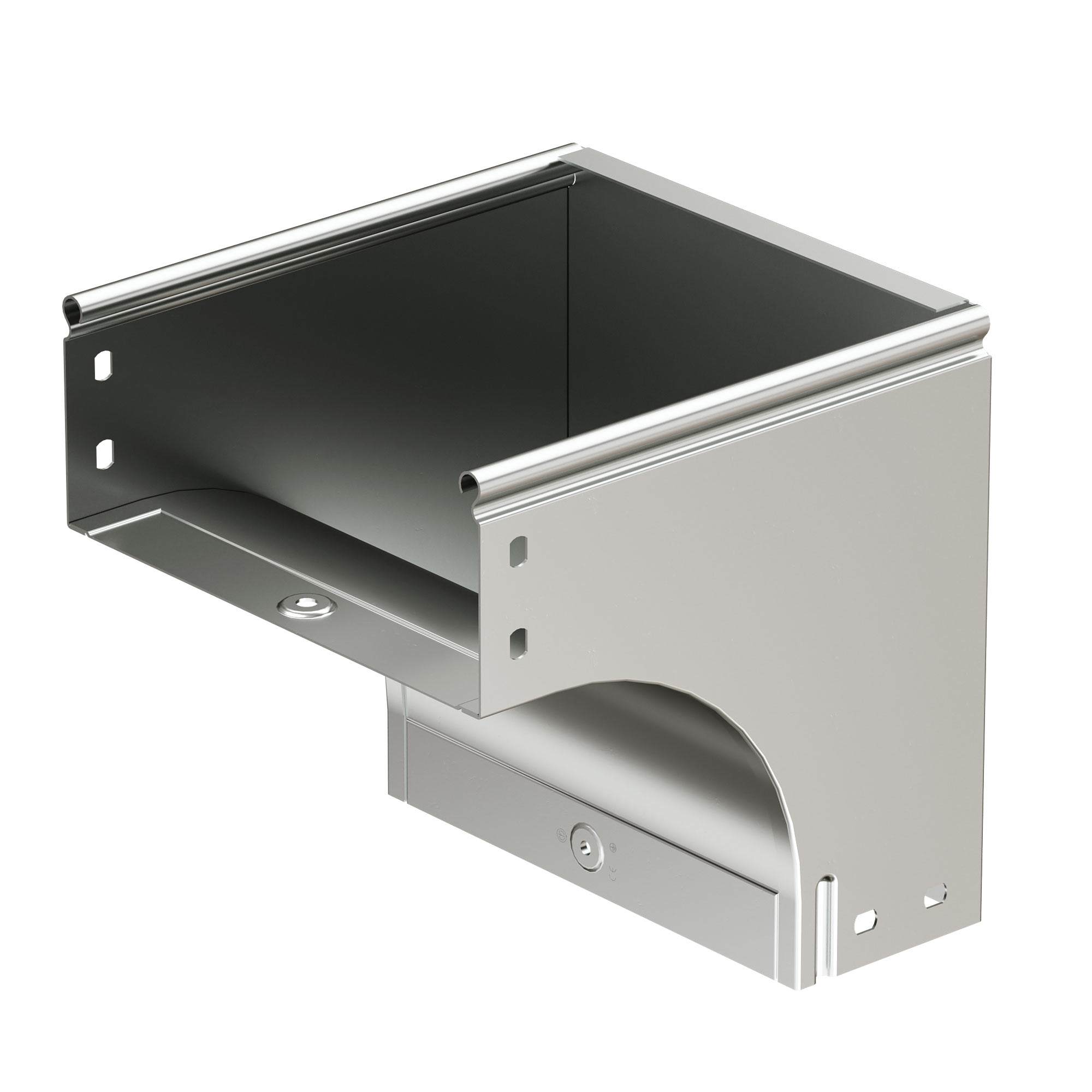

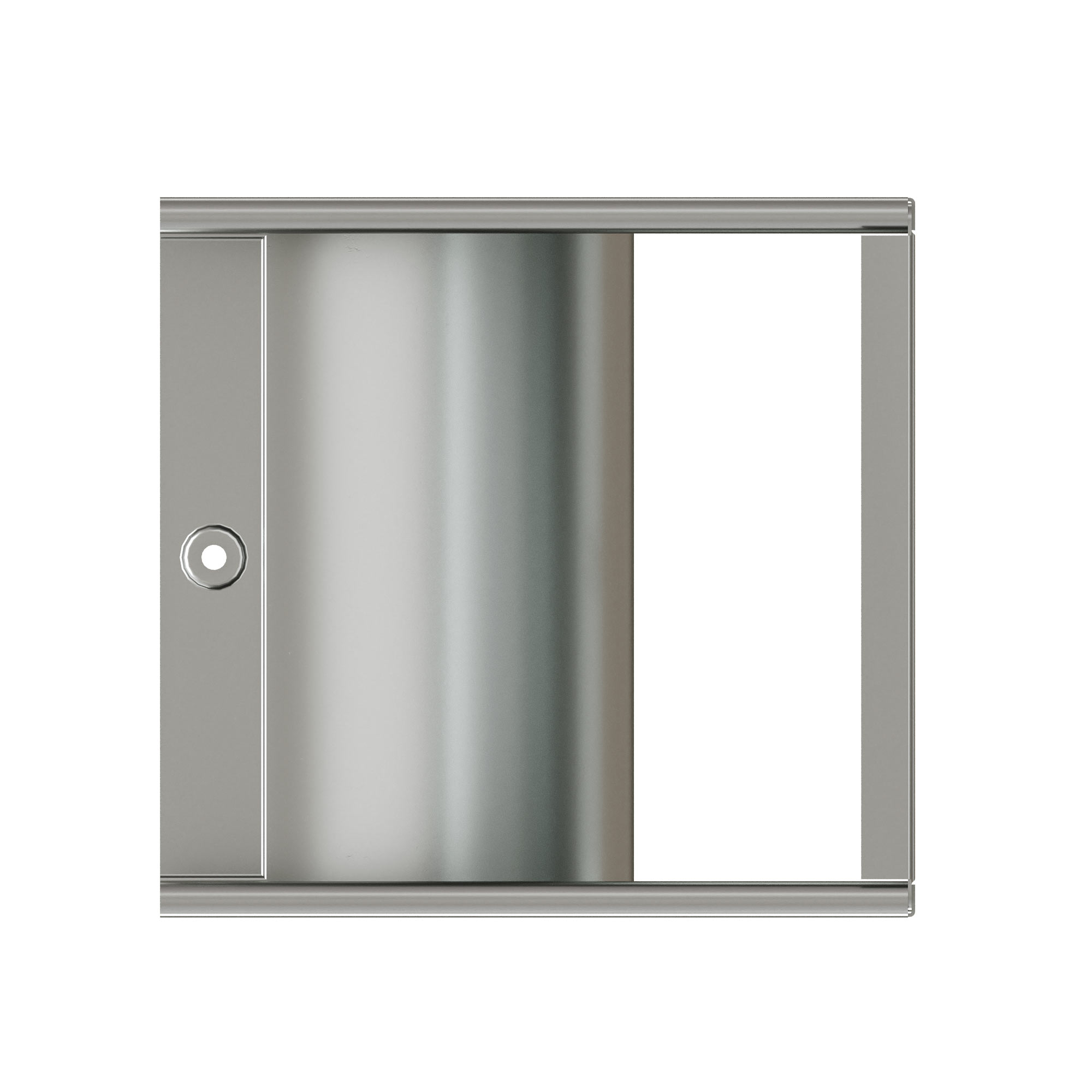

Угол CDV 90 вертикальный внеш. осн.80 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Код: 37371K
Комплектные аксессуары Угол CDV 90 вертикальный внеш. осн.80 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа DKC|ДКС
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Вес, кг: 1,030
Объем, м3: 0,00353
?
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDV используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол совместим с лотками шириной 80 мм и высотой 80 мм. Внутренний радиус аксессуара - 100 мм. Толщина стали – 1 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм 0.8
Отклонение (угол) 90°
Перфорированная боковая стенка Да
Вид/марка материала Сталь
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 100
Ширина кабельного лотка, мм 80
Высота кабельного лотка, мм 80
Изменение направления Вертикально ниспадающий
НАТО монтажные отверстия Да
Нержавеющая сталь травлёная Да
Исполнение для больших расстояний (усиленный) Да
Подходит для обеспеч. целостности цепи (огнестойкость) Да
Тип продукции Системные аксессуары
Тип аксессуара Угол CDV 90 вертикальный внешний
Ширина 80 мм
Высота 80 мм
Материал Cталь, оцинкованная по методу Сендзимира
